Stoły optyczne

Stół optyczny kupuje się raz na kilkanaście lat i zwykle jest najdroższym elementem stanowiska. Decyzji jest kilka — rozmiar, blat, siatka gwintów, obciążalność — ale jedną szczególnie łatwo podjąć źle, bo intuicja podpowiada tu coś innego niż fizyka: rodzaj izolacji drgań.

Od niej zaczniemy, bo reszta parametrów jest prostsza.

Izolacja i tłumienie to dwie różne rzeczy

Mylenie ich jest najczęstszym nieporozumieniem przy zakupie.

Izolacja ogranicza przenoszenie drgań podłogi na stół — odpowiadają za nią przede wszystkim nogi. Nie „odcina": w pewnych zakresach częstotliwości jest neutralna, a w innych wręcz szkodliwa, o czym za chwilę. Tłumienie dotyczy drgań giętnych samego blatu i zajmuje się nim głównie jego konstrukcja. Podział nie jest ostry: izolatory też tłumią rezonans całego stołu jako bryły, a mody blatu wzbudza zarówno sprzęt stojący na stole, jak i podłoga. Ale jako pierwsze przybliżenie przy zakupie działa dobrze — bo stół może mieć znakomite tłumienie i żadnej izolacji, i odwrotnie.

Dlaczego to nogi decydują o zakupie

Układ „ciężki blat na sprężystych nogach" zachowuje się w pierwszym przybliżeniu jak tłumiony oscylator o częstotliwości własnej f₀. Przenoszenie drgań podłogi na blat opisuje wtedy transmisyjność:

T = √[ (1 + (2ζr)²) / ((1 − r²)² + (2ζr)²) ],   gdzie r = f / f₀

ζ to stopień tłumienia. Wniosek z tego wzoru jest nieoczywisty i kluczowy: izolacja zaczyna działać dopiero powyżej √2 · f₀, a poniżej tej granicy stół wzmacnia drgania podłogi.

I to nie tylko w wąskim otoczeniu rezonansu. Dla ζ = 0,1 wzmocnienie sięga już od mniej więcej 0,3 · f₀: przy 0,5 · f₀ wynosi 1,3×, przy 0,7 · f₀ — 1,9×, a w samym rezonansie przekracza 5×. Dopiero powyżej √2 · f₀ transmisyjność spada poniżej jedności. Cały zakres poniżej tej granicy działa na Twoją niekorzyść.

Poniższa tabela to przykład liczbowy dla dwóch typowych zestawów parametrów — nie są to wartości katalogowe żadnego konkretnego stołu:

Zwróć uwagę, jak wolno rośnie tłumienie przy wysokich częstotliwościach. Przy tłumieniu lepkim — takim, jakie zakłada powyższy wzór — transmisyjność maleje z grubsza jak 2ζ/r, a nie jak 1/r², i to jest powód, dla którego szacunki „na oko" bywają optymistyczne o rząd wielkości. Zastrzeżenie: elastomery tłumią raczej histeretycznie i przy wysokich częstotliwościach opadają stromiej, bliżej 1/r². Nie przenoś więc tej asymptoty automatycznie z jednej technologii na drugą.

Producenci podają rzeczywiste krzywe transmisyjności właśnie dlatego; przy wymagającym zastosowaniu proś o wykres, nie o pojedynczą liczbę.

Tłumienie ma też drugą stronę. Małe ζ daje lepszą izolację przy wysokich częstotliwościach, ale wydłuża zanikanie drgań po zaburzeniu — po uderzeniu, kroku obok stołu czy ruszeniu stolika blat kołysze się dłużej. Jeśli Twoja praca polega na ciągłym przestawianiu czegoś na stole i pomiarze zaraz potem, czas uspokojenia bywa ważniejszy niż tłumienie przy 50 Hz. To realny kompromis, a nie detal.

Sam f₀ nie jest przy tym uniwersalną stałą. Przy elastomerach i sprężynach stalowych zależy wyraźnie od obciążenia; izolatory pneumatyczne zachowują się inaczej — wraz z obciążeniem rośnie ciśnienie, a z nim sztywność, więc w zakresie roboczym f₀ pozostaje względnie stabilne. Wpływ mają też rozkład masy, rozstaw podpór i temperatura elastomeru.

Ważniejsze: jeden stół ma kilka częstotliwości własnych — osobne dla ruchu pionowego, poziomego, kołysania i skręcania. U typowych nóg pneumatycznych f₀ w poziomie bywa zauważalnie wyższe niż w pionie, co oznacza gorszą izolację kierunku poziomego. Przy torach biegnących poziomo — a więc w większości układów interferometrycznych — to właśnie ten kierunek bywa krytyczny, a nie pionowy, którym chwalą się karty katalogowe.

Co z tego wynika przy wyborze. Zaburzenia w budynkach są szerokopasmowe: kroki dają podstawę rzędu 1–3 Hz, mody stropów leżą zwykle od kilku do kilkudziesięciu herców, a wentylacja, pompy i ruch uliczny dokładają własne składowe. Izolacja o niskim f₀ obejmuje z tego znacznie więcej. Izolacja elastomerowa o f₀ rzędu kilkunastu herców w istotnej części tego zakresu nie pomaga, a w okolicy własnego rezonansu przenosi drgania silniej niż sztywna podpora.

Nie znaczy to, że jest zła — służy do czego innego. Jest tańsza, niższa, nie wymaga sprężonego powietrza, nie ma w niej czego regulować i dobrze odcina składowe wysokoczęstotliwościowe. Do montażu, kontroli jakości czy stanowiska w spokojnej piwnicy bywa w zupełności wystarczająca.

Przypisanie „technologia do zastosowania" jest jednak zawodne i lepiej go unikać. O wyborze decydują trzy rzeczy: widmo zaburzeń w konkretnym miejscu, wymagana stabilność względna, oraz to, czy punkt odniesienia leży na stole. Jeśli cały tor stoi na jednym blacie, powolny ruch stołu jako bryły sztywnej często niczego nie psuje. Jeśli układ odnosi się do czegoś poza stołem — do mikroskopu, maszyny, sufitu — ten sam ruch staje się błędem pomiaru.

Zanim wybierzesz, sprawdź, gdzie stanie stół. Piwnica i parter na płycie fundamentowej to zupełnie inne warunki niż trzecie piętro nad halą maszyn. Przy wymagającym stanowisku pomiar drgań stropu jest tańszy niż wymiana stołu — i to on, a nie tabela w poradniku, powinien rozstrzygnąć wybór.

Gdy źródło drgań stoi na stole. Ruchomy stolik, skaner czy wirujący element działają siłą reakcji przyłożoną do blatu, a nie do podłogi. To inny przypadek niż drgania stropu i obniżanie f₀ tu nie pomaga — miękka podpora pozwala stołowi odpowiedzieć na taką siłę tym swobodniej. Skuteczne bywa raczej: większe tłumienie, sztywniejsza podpora, odizolowanie samego źródła albo zdjęcie go ze stołu.

Izolacja aktywna. Gdy zaburzenia leżą nisko — poniżej albo w okolicy f₀ izolatorów pneumatycznych — pasywna izolacja może nie wystarczyć. Wtedy sięga się po układy aktywne: czujnik, sterownik i element wykonawczy kompensujące ruch w czasie rzeczywistym. To osobna klasa rozwiązań i osobny budżet. Zanim jednak sięgniesz po nią jako po jedyne wyjście, sprawdź tańsze drogi: inne pomieszczenie lub piętro, stanowisko na płycie fundamentowej, wyłączenie albo odizolowanie źródła, wreszcie zmianę geometrii układu tak, by odniesienie leżało na stole.

Zanim wybierzesz, sprawdź, gdzie stanie stół. Piwnica i parter na płycie fundamentowej to zupełnie inne warunki niż trzecie piętro nad halą maszyn. Jeśli masz wątpliwości, pomiar drgań stropu jest tańszy niż wymiana stołu.

Blat: skąd bierze się sztywność

Blat to konstrukcja przekładkowa: dwie stalowe okładziny i rdzeń o strukturze plastra miodu. Chodzi o wysoki stosunek sztywności do masy — im wyższy, tym wyżej leży pierwszy rezonans własny blatu i tym mniej wchodzi w pasmo, w którym coś się dzieje.

Sama masa bywa reklamowana jako zaleta i nie jest to całkiem bezpodstawne: większa masa ogranicza przyspieszenie blatu pod działaniem sił przyłożonych bezpośrednio na stole. Ale masa dołożona bez sztywności przesuwa rezonanse w dół, czyli bliżej pasma zaburzeń. Dlatego „cięższy" nie jest samo w sobie kryterium — o wyniku decyduje pełna charakterystyka podatności dynamicznej, a nie którakolwiek z tych wielkości osobno.

Praktycznie:

• Grubszy blat jest sztywniejszy i ma wyższe częstotliwości własne. Przy dużych powierzchniach to nie jest opcja, tylko konieczność.
• Charakterystyka podatności (compliance) mówi więcej niż jakakolwiek pojedyncza liczba — pokazuje, przy jakich częstotliwościach blat odpowiada najsilniej. Jeśli wybierasz między modelami do zadania wymagającego, poproś nas o te wykresy.
• Deklaracja „tłumienie szerokopasmowe" oznacza, że konstrukcja tłumi w szerokim zakresie, a nie że jest dostrojona do jednej częstotliwości. To dobra cecha ogólnego przeznaczenia, ale nie zastępuje wykresu.

Płaskość — i czego brakuje w jej specyfikacji

Płaskość podaje się jako dopuszczalne odchylenie od płaszczyzny, na przykład ±0,1 mm. Sama ta liczba jest niepełna, dopóki nie wiadomo, na jakim obszarze jest mierzona: odchylenie ±0,1 mm na kwadracie 600 × 600 mm to zupełnie co innego niż to samo ±0,1 mm na całym blacie o długości trzech metrów.

Karty katalogowe bywają pod tym względem skrótowe — poproś o obszar odniesienia. My przy zapytaniu sprawdzamy to u producenta.

Płaskość ma znaczenie wszędzie tam, gdzie coś opiera się o blat w więcej niż jednym punkcie: przy długich szynach, bazach mocowanych kilkoma śrubami, elementach przykręcanych bez regulacji. Zbyt duże odchylenie oznacza wtedy albo naprężenie konstrukcji po dokręceniu, albo zużycie całego zakresu regulacji optomechaniki na kompensowanie samego podłoża.

Osobną i często ważniejszą sprawą jest ugięcie blatu pod rzeczywistym, nierównomiernym obciążeniem. Katalogowa płaskość opisuje blat nieobciążony, a ciężki element postawiony z jednej strony ugina go lokalnie. Samopoziomowanie nóg tego nie naprawia — wyrównuje położenie całego stołu, nie kształt blatu.

Siatka gwintowana: decyzja na całe laboratorium

W ofercie są dwa standardy — 1/4-20 UNC (calowy) i M6 (metryczny) — i w praktyce rozkładają się po połowie.

Różnica to nie tylko gwint. Idzie za nim rozstaw siatki otworów: wersjom metrycznym towarzyszy zwykle raster 25 mm, calowym — jeden cal, czyli 25,4 mm. Przy jednej śrubie nie ma to znaczenia, ale różnica kumuluje się z każdym polem siatki: 0,4 mm po jednym otworze, 1,6 mm po czterech, ponad 3 mm po ośmiu. Baza mocowana kilkoma śrubami w większym rozstawie po prostu nie wejdzie.

Wybór dotyczy więc nie stołu, lecz całego osprzętu, jaki na nim postawisz: słupków, podstawek, płyt, uchwytów. Mieszanie standardów w jednym laboratorium kończy się szufladą śrub, z których połowa nie pasuje.

Nie jest to jednak decyzja nieodwracalna — istnieją płyty adaptacyjne, a wiele podstaw ma otwory podłużne, które tolerują obie siatki. Warto po prostu wybrać świadomie: jeśli masz już sprzęt, dobierz stół do niego; jeśli zaczynasz od zera, w Polsce naturalniejszy jest M6, ale przy współpracy z jednostkami pracującymi na osprzęcie calowym rozsądniej dostosować się do nich.

Obciążalność i samopoziomowanie

Obciążalność w naszej ofercie sięga od około 200 kg do 1600 kg. Zanim porównasz te liczby między modelami, sprawdź, co dokładnie oznaczają — bywa to masa użyteczna, suma nośności izolatorów albo obciążenie całkowite wraz z blatem. To nie są te same wielkości.

Poza wartością sumaryczną liczy się rozkład masy: każdy izolator ma własną nośność i własny zakres roboczy, więc ciężki element ustawiony w narożniku może przeciążyć jedną podporę przy dużym zapasie na pozostałych. Licząc, pamiętaj też o osprzęcie i osłonach — a tego z czasem zawsze przybywa.

Samopoziomowanie. Izolator pneumatyczny działa poprawnie tylko przy właściwej wysokości roboczej, a ta zmienia się z każdym przestawieniem cięższego elementu. Zawory poziomujące przywracają ją samoczynnie; bez nich trzeba korygować ręcznie po każdej większej zmianie, a każda korekta zmienia wysokość i pochylenie blatu, czyli rozstraja to, co było ustawione.

Warto przy tym uporządkować nazewnictwo, bo katalogi bywają mylące. Samopoziomujący stół pneumatyczny nadal jest izolacją pasywną — zawory tylko wolno utrzymują wysokość i nie reagują na drgania. „Aktywna" oznacza układ czujnik–sterownik–element wykonawczy, aktywnie kompensujący ruch. Stoły o stałym poziomie nie mają po prostu czego regulować.

Rzeczy, które psują dobrą izolację

Najdroższy stół pneumatyczny można unieruchomić drobiazgiem. Izolacja działa tylko wtedy, gdy blat nie ma z otoczeniem żadnego sztywnego połączenia poza nogami:

• Sztywno poprowadzone kable, przewody i węże z podłogi albo ze ściany wprost na blat tworzą drogę omijającą izolatory. Prowadź je luźną pętlą, najlepiej przez wspornik zamocowany do nogi, nie do blatu.
• Stół dotykający ściany, szafy albo sąsiedniego stanowiska — zostaw szczelinę.
• Opieranie się o blat przy ustawianiu. Ciało to kilkadziesiąt kilogramów sprzężonych z podłogą; przy wymagającym pomiarze widać to w danych.
• Kompresor stojący obok — sprężone powietrze doprowadź z dalszego pomieszczenia albo użyj zbiornika buforowego. Kompresor przy stole hałasuje i drga akurat w tym paśmie, przed którym stół miał chronić.
• Półka nadstołowa obciążona sprzętem podnosi środek ciężkości i dokłada masę wysoko nad blatem. Bywa wygodna, ale nie jest neutralna.

Pamiętaj też, że podłoga nie jest jedyną drogą zaburzeń. Przy najbardziej wymagających pomiarach zaczynają dominować: hałas akustyczny pobudzający blat i oprawy bezpośrednio, przepływ powietrza z klimatyzacji poruszający elementami i zmieniający współczynnik załamania na drodze wiązki, oraz powolne zmiany temperatury. Osłona toru, wyłączenie nawiewu nad stołem i stabilizacja temperatury potrafią dać więcej niż wymiana izolatorów. Silniki, pompy i wentylatory stojące na blacie warto natomiast odizolować osobno albo zdjąć ze stołu.

Kiedy wystarczy breadboard

Płyta montażowa (breadboard) to zwykle ta sama konstrukcja przekładkowa w mniejszej skali, bez własnych nóg — choć bywają też lite płyty aluminiowe o zupełnie innej dynamice, więc warto sprawdzić, co się kupuje. Ma sens, gdy:

• układ jest niewielki i ma być przenoszony albo transportowany w całości,
• potrzebujesz osobnego, sztywnego obszaru na już istniejącym stole,
• budujesz podzespół, który później trafi do większego systemu.

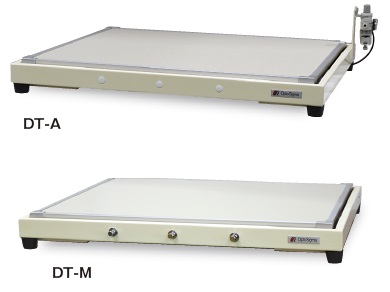

Breadboard postawiony na zwykłym stole laboratoryjnym nie daje izolacji drgań — daje sztywną, gwintowaną powierzchnię montażową. Jeśli potrzebna jest izolacja, kupuje się do niego osobne podpory albo platformę antywibracyjną.

Najczęstsze błędy

• Wybór izolacji o zbyt wysokim f₀ względem widma zaburzeń w danym miejscu — w okolicy własnego rezonansu izolator przenosi drgania silniej niż sztywna podpora.
• Kierowanie się masą blatu zamiast pełną charakterystyką podatności dynamicznej.
• Niesprawdzenie warunków w miejscu ustawienia przed zakupem.
• Zmieszanie standardów gwintu w jednym laboratorium.
• Sztywne kable i węże z podłogi na blat — omijają izolatory.
• Kompresor przy stole.
• Brak zapasu obciążalności na sprzęt, który dojdzie później.
• Porównywanie płaskości bez sprawdzenia obszaru odniesienia — te same ±0,1 mm mogą dotyczyć zupełnie innej powierzchni.
• Porównywanie obciążalności bez sprawdzenia jej definicji i bez rozkładu masy na poszczególne izolatory.
• Szacowanie tłumienia wzorem bez tłumienia — przy wysokich częstotliwościach zawyża wynik wielokrotnie.
• Patrzenie wyłącznie na izolację pionową, gdy krytyczny jest kierunek poziomy.
• Obniżanie f₀ w odpowiedzi na drgania generowane na samym stole — to nie ten przypadek.

Przy dobrze dobranym stole różnicę widać nie w katalogu, tylko w powtarzalności pomiarów. Jeśli planujesz stanowisko, napisz nam, co będzie na stole, na którym piętrze stanie i jak wygląda otoczenie — dobierzemy rozmiar, rodzaj izolacji i osprzęt, a przy wymagających zastosowaniach podpowiemy, czy warto najpierw zmierzyć drgania stropu.
