Z jakiego materiału wykonano PSMH-30C03-10-248/266?

Element wykonano z materiału: Syntetyczna krzemionka topiona. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.

W jakim zakresie długości fali pracuje PSMH-30C03-10-248/266?

Powłoka tego modelu obejmuje zakres 248–266 nm. Poza tym zakresem parametry odbicia lub transmisji mogą odbiegać od specyfikacji.

Czy do PSMH-30C03-10-248/266 dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje PSMH-30C03-10-248/266 i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą PSMH-30C03-10-248/266?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: PSMH-30C03-10-248/266

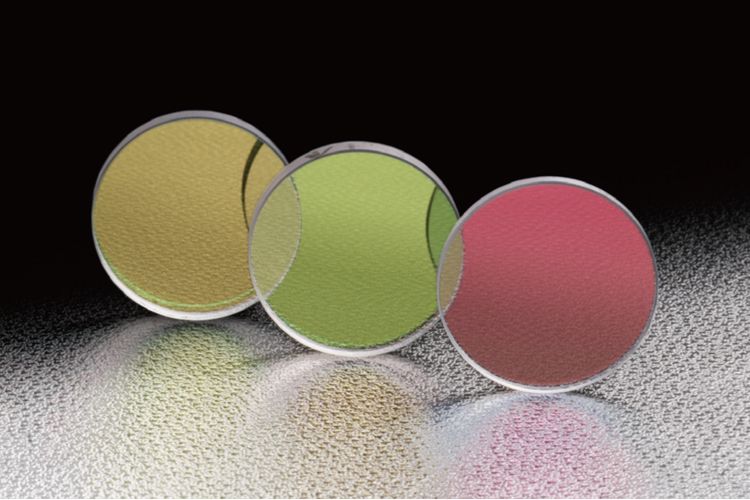

Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 248-266nm

Name: Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 248-266nm
Brand: OptoSigma
SKU: PSMH-30C03-10-248/266

Laser Line Plate Half Mirror 30mm Diameter 248-266nm

◦Lustra półprzepuszczalne dzielą wiązkę wejściową w stosunku odbicia do transmisji 1:1. Rozdzielacz wiązki o R:T=1:1 nazywany jest „lustrem półprzepuszczalnym” (Half Mirror). ◦Straty wiązki wejściowej tego produktu są minimalne, ponieważ powłoki dielektryczne nie wykazują absorpcji. Jednak stosunek odbicia do transmisji zależy od długości fali, polaryzacji i kąta padania wiązki wejściowej. ◦Rozdzielacze płytkowe powodują odchylenie wiązki przy transmisji oraz efekt duchów przy odbiciach od tylnej powierzchni. Aby zapobiec efektowi duchów, stosuje się podłoża klinowe.

Specyfikacja

Masa	0.008 kg
Dostępne powłoki standardowe	Nie
Informacja dodatkowa	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.
Uwaga	Jeżeli produkty te nie działają jako lustro półprzepuszczalne, należy sprawdzić charakterystykę polaryzacji źródła światła. Należy pamiętać, że laser LD ma polaryzację liniową. Odchylenie wiązki przy transmisji przez rozdzielacz wiązki klinowy jest większe niż w przypadku rozdzielacza wykonanego z płytki płasko-równoległej. Wielkość odchylenia wiązki w rozdzielaczu zależy od grubości podłoża oraz długości fali lub kąta padania wiązki wejściowej. Krzywe transmisji opracowano na podstawie rzeczywistych pomiarów i mogą się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. Podczas sprawdzania toru optycznego i regulacji osi optycznej należy koniecznie stosować okulary ochronne do pracy z laserem.
Długość fali projektowej	248 - 266nm
Średnica φD	φ30mm
Materiał	Syntetyczna krzemionka topiona
Odbicie : transmisja	T=50±3%
Płaskość powierzchni	λ/10( PSMH-157 is Polished)
Powłoka	Powierzchnia przednia: wielowarstwowa powłoka dielektryczna; powierzchnie tylne: wielowarstwowa powłoka antyrefleksyjna
Kąt padania	45°
Podział wiązki (odbicie : transmisja)	1 : 1
Jakość powierzchni (rysy–wżery)	10-5 (PSMH-157 ; 40-20)
Zakres długości fali	248-266nm
Grubość t	3mm
Równoległość / kąt klina W	<5″
Odbicie R / transmisja T	T=50±3%
Próg uszkodzenia laserowego	2 J/cm²

Karta katalogowa (PDF)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest apertura modelu PSMH-30C03-10-248/266?: Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 248-266nm ma aperturę ⌀30 mm.
Z jakiego materiału wykonano PSMH-30C03-10-248/266?: Element wykonano z materiału: Syntetyczna krzemionka topiona. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.
W jakim zakresie długości fali pracuje PSMH-30C03-10-248/266?: Powłoka tego modelu obejmuje zakres 248–266 nm. Poza tym zakresem parametry odbicia lub transmisji mogą odbiegać od specyfikacji.
Czy do PSMH-30C03-10-248/266 dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje PSMH-30C03-10-248/266 i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą PSMH-30C03-10-248/266?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
