Prowadzenie światłowodu w ziemi jest standardowym rozwiązaniem w nowoczesnych sieciach telekomunikacyjnych, ponieważ zapewnia wysoką trwałość instalacji i ogranicza ryzyko uszkodzeń. Trudno jednak jednoznacznie odpowiedzieć na pytanie: na jakiej głębokości światłowód należy układać? Głębokość wykopów zależy bowiem od warunków gruntowych, lokalnych przepisów, technologii wykonania oraz funkcji, jaką pełni dana trasa. Każda instalacja doziemna musi być projektowana i realizowana zgodnie z obowiązującymi normami instalacyjnymi oraz zasadami ochrony kabla przed oddziaływaniami mechanicznymi i środowiskowymi.
Optymalna głębokość zakopywania światłowodu
Głębokość zakopywania światłowodu nie jest wartością przypadkową. Wynika z norm instalacyjnych, przepisów lokalnych oraz analizy ryzyka uszkodzeń. W dokumentacji projektowej określa się ją jako element ochrony mechanicznej instalacji doziemnej.

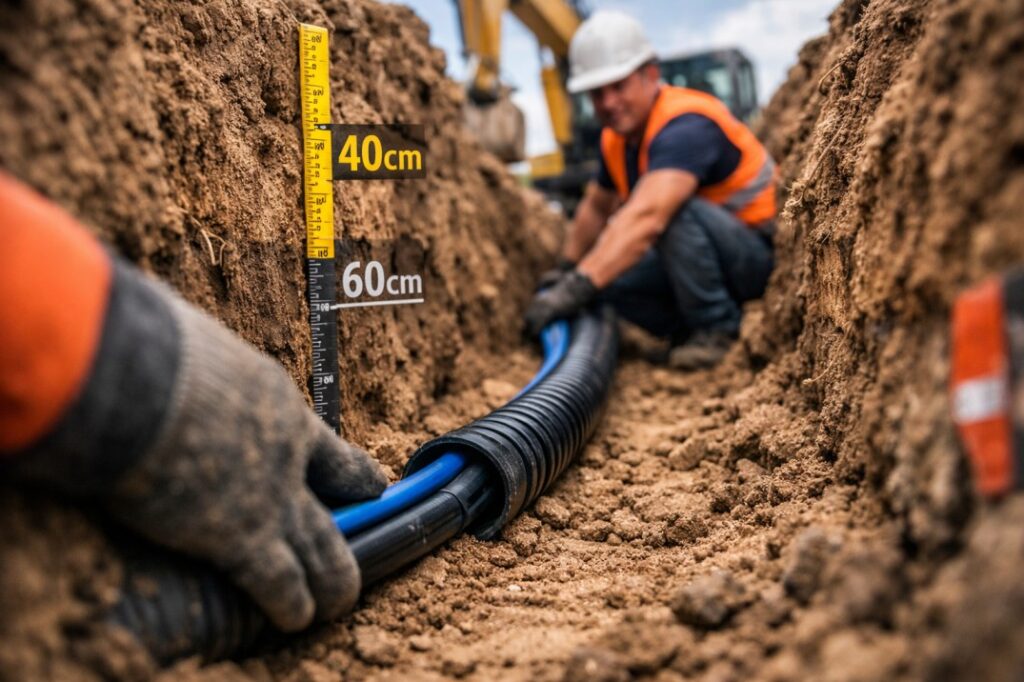

Standardowa głębokość – od 70 cm do 1 metra
Standardowo głębokość zakopywania światłowodu waha się najczęściej w przedziale od 70 cm do 1 metra. Zakres ten jest zgodny z wytycznymi normy PN-EN 50174-3 (instalacje zewnętrzne), która wskazuje na konieczność prowadzenia kabli telekomunikacyjnych poza strefą typowych prac ziemnych i oddziaływań powierzchniowych.
- ok. 70 cm – tereny zielone, obszary bez ruchu kołowego, instalacje na posesjach prywatnych,
- 80–100 cm – ciągi piesze, drogi dojazdowe, tereny zurbanizowane.
Jest to wystarczająca głębokość, aby skutecznie ograniczyć ryzyko uszkodzeń wynikających z robót ziemnych, przemarzania gruntu oraz nacisków powierzchniowych.
Kiedy konieczne jest zakopanie głębsze niż 1 metr?
Zakopanie światłowodu na głębokości większej niż 1 metr jest wymagane w szczególnych warunkach technicznych i środowiskowych, m.in.:
- w pasach drogowych dróg publicznych (zgodnie z wytycznymi zarządców dróg),
- na terenach narażonych na duże obciążenia dynamiczne (ruch ciężki),
- w obszarach o niestabilnym gruncie (osuwiska, tereny nasypowe),
- w strefach kolizji z innymi instalacjami podziemnymi.
W takich przypadkach głębokość układania jest określana w projekcie wykonawczym i potwierdzana w uzgodnieniach branżowych, a trasę zabezpiecza się wzmocnionymi rurami HDPE lub systemami osłon o podwyższonej odporności.
Różnice ze względu na lokalne uwarunkowania
To, na jakiej wysokości światłowód musi zostać poprowadzony pod ziemią, jest każdorazowo określane na etapie projektu i może odbiegać od wartości typowych w zależności od warunków lokalnych. Decydujące znaczenie mają wymagania zarządców terenu, warunki geotechniczne oraz istniejąca infrastruktura podziemna. Korekty głębokości stosuje się m.in. w strefach zieleni z rozbudowanym systemem korzeniowym, na terenach o wysokim poziomie wód gruntowych i w obszarach podmokłych, a także w strefach kolizji i występowania innych sieci (energetycznych, gazowych, wodno-kanalizacyjnych).
Techniczne aspekty instalacji światłowodu
Głębokość prowadzenia trasy jest jednym z podstawowych parametrów instalacji doziemnej, jednak o trwałości i niezawodności sieci w równym stopniu decydują zastosowana technologia wykonania oraz sposób zabezpieczenia kabla. Odpowiedni dobór osłon, kontrola promieni gięcia, warunki gruntowe oraz oddziaływania środowiskowe mają bezpośredni wpływ na stabilność parametrów transmisyjnych i żywotność infrastruktury.
Wpływ warunków atmosferycznych i granica przemarzania
Jednym z kluczowych czynników środowiskowych uwzględnianych przy projektowaniu tras doziemnych jest granica przemarzania gruntu, która w Polsce wynosi orientacyjnie od 0,8 m do 1,4 m, w zależności od regionu kraju i warunków geologicznych. Prowadzenie światłowodu poniżej tej strefy pozwala utrzymać bardziej stabilne warunki pracy kabla i ogranicza negatywny wpływ cyklicznych zmian temperatury. Zmniejsza to ryzyko powstawania naprężeń, mikrozgięć włókien oraz lokalnego wzrostu tłumienności optycznej, który może prowadzić do pogorszenia jakości transmisji.
Z tego względu w północnych i wschodnich regionach Polski, gdzie strefa przemarzania sięga głębiej, często projektuje się głębsze prowadzenie tras lub stosuje dodatkowe rozwiązania ochronne, takie jak kanały teletechniczne, rury o podwyższonej odporności mechanicznej czy wielowarstwowe systemy osłon.
Dobre praktyki zakopywania światłowodu
Zastosowanie sprawdzonych praktyk instalacyjnych pozwala ograniczyć ryzyko awarii, zachować stabilne parametry transmisyjne i zminimalizować koszty eksploatacji w całym cyklu życia infrastruktury. Błędy popełnione na etapie układania kabla w ziemi są trudne i kosztowne do usunięcia na późniejszym etapie.
Znaczenie żywotności systemu i jakość transmisji danych
Prawidłowa głębokość układania ma bezpośredni wpływ na żywotność systemu oraz stabilność parametrów transmisyjnych. Światłowód ułożony zbyt płytko jest bardziej narażony na:
- uszkodzenia mechaniczne,
- zmiany temperatury,
- przypadkowe przecięcia podczas prac ziemnych.
Jeśli chodzi o układanie kabli światłowodowych, normą jest
- prowadzenie kabla w rurach HDPE lub mikrorurach,
- stosowanie taśmy ostrzegawczej / taśmy sygnalizacyjnej nad trasą,
- jednoznaczne oznaczenie trasy i dokumentację powykonawczą,
- unikanie ostrych łuków i zachowanie minimalnych promieni gięcia.
Po zakończeniu instalacji niezbędnym etapem jest kompleksowa weryfikacja parametrów toru światłowodowego, która potwierdza poprawność wykonania prac ziemnych, osłon, spawów i prowadzenia kabla. Podstawowym narzędziem pomiarowym są reflektometry optyczne (OTDR), umożliwiające pomiar całkowitej tłumienności łącza, lokalizację spawów i złączy, identyfikację zdarzeń refleksyjnych oraz wykrycie nieciągłości, mikrozgięć i uszkodzeń mechanicznych. Analiza śladu reflektometrycznego pozwala również zweryfikować rzeczywistą długość trasy i jej zgodność z dokumentacją projektową.
Na etapie odbiorów technicznych oraz w trakcie eksploatacji sieci stosuje się testery telekomunikacyjne, które umożliwiają pomiary mocy optycznej, strat wtrąceniowych oraz ocenę stabilności parametrów transmisyjnych. Uzupełnieniem diagnostyki są kamery inspekcyjne, wykorzystywane do kontroli stanu kanałów teletechnicznych, rur osłonowych i przepustów, szczególnie w miejscach narażonych na zalania, osiadanie gruntu lub uszkodzenia mechaniczne.
Podsumowując, Podstawą niezawodnej infrastruktury telekomunikacyjnej jest prawidłowo zaprojektowany i zabezpieczony światłowód. Na jakiej głębokości powinien być układany? To zależy od warunków terenowych, obowiązujących norm oraz przeznaczenia trasy.
