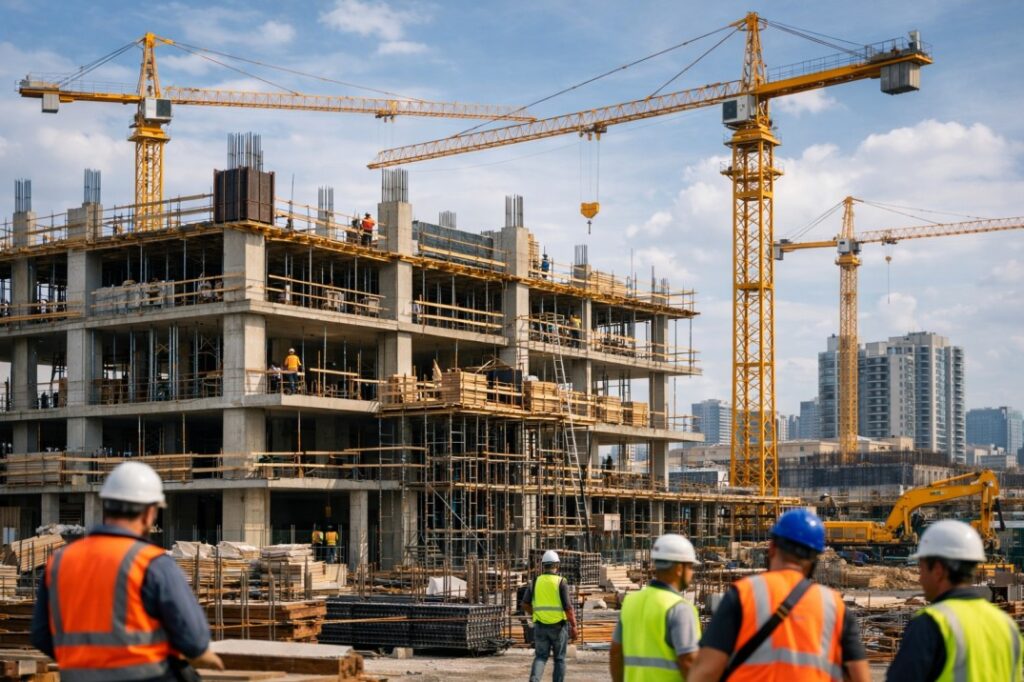

Realizacja inwestycji budowlanej to proces, w którym konstrukcja może być narażona na obciążenia tymczasowe, błędy montażowe, odkształcenia wynikające z technologii wykonania oraz wpływ warunków środowiskowych. To właśnie na etapie budowy dochodzi do zdarzeń, które później przekładają się na trwałość budynku i koszty utrzymania obiektu. Dlatego monitoring konstrukcji w trakcie realizacji inwestycji jest kluczowym narzędziem kontroli jakości i zarządzania ryzykiem. Nowoczesny system monitorowania konstrukcji umożliwia weryfikację stanu technicznego w czasie rzeczywistym, ocenę wpływu obciążeń i temperatury oraz wczesne wykrywanie niepożądanych zjawisk, takich jak nadmierne ugięcia, przemieszczenia czy przyspieszone zużycie zmęczeniowe.
Monitoring konstrukcji budowlanych – Wprowadzenie
Monitoring konstrukcji budowlanych polega na ciągłym lub okresowym pomiarze parametrów pracy obiektu (odkształcenia, przemieszczenia, ugięcia, drgania, temperatura), tak aby ocenić jego zachowanie w warunkach rzeczywistych i porównać je z założeniami projektowymi. Jest to forma precyzyjnej diagnostyki wspieranej przez aparaturę kontrolno-pomiarową i oprogramowanie analityczne.
Z punktu widzenia inwestora i wykonawcy monitoring jest narzędziem pozwalającym ograniczać ryzyko i dokumentować jakość realizacji. Z punktu widzenia projektanta i nadzoru – źródłem danych do oceny zgodności zachowania konstrukcji z modelem obliczeniowym.
Znaczenie i cele monitorowania konstrukcji
Główne cele, jakie spełnia monitoring konstrukcji, można ująć w kilku obszarach:
- Bezpieczeństwo nośne – kontrola, czy konstrukcja przenosi obciążenia zgodnie z projektem i czy nie zbliża się do granicznych stanów nośności.
- Bezpieczeństwo zmęczeniowe – w obiektach podatnych na drgania i cykliczne obciążenia (mosty, kładki, wieże) kluczowe jest wykrywanie kumulacji uszkodzeń w czasie.
- Bezpieczeństwo uzytkowania – kontrola ugięć, przemieszczeń i drgań pod kątem komfortu oraz spełnienia warunków eksploatacyjnych (np. ugięcie dachów, kołysanie).
- Kontrola jakości i technologii wykonania – weryfikacja, czy montaż, sprężanie, betonowanie lub prace ziemne nie powodują przekroczeń dopuszczalnych wartości.
- Wczesne ostrzeganie – system alarmowy pozwala zareagować zanim wystąpi uszkodzenie krytyczne (np. rozwarstwienie górotworu, zarysowania, rozwój szczelin).
Technologie stosowane w monitorowaniu
Współczesne monitorowanie konstrukcji budowlanych opiera się na kombinacji czujników, rejestratorów i systemów transmisji danych. Najczęściej spotyka się:
- czujniki przemieszczeń, odkształceń i temperatury,
- czujniki drgań (przyspieszenia) i nachylenia,
- czujniki laserowe do pomiaru odległości i ugięcia,
- kamery termowizyjne do kontroli temperatury i anomalii cieplnych,
- systemy zdalnego odczytu i oprogramowanie wizualizacyjno-archiwizacyjne.
W projektach infrastrukturalnych rośnie udział systemów opartych o sensorykę światłowodową i technologie pomiarów rozproszonych, które umożliwiają pomiary na długich odcinkach oraz w środowiskach trudnych (wilgoć, strefy zagrożone korozją). W tego typu instalacjach istotna jest również kontrola toru optycznego – do diagnostyki i weryfikacji ciągłości włókna wykorzystuje się reflektometry optyczne. Z kolei na etapie uruchomienia i odbiorów infrastruktury pomocne są testery telekomunikacyjne, które pozwalają potwierdzić parametry toru optycznego.
Czujniki w monitorowaniu konstrukcji
Dobór czujników jest kluczowy, ponieważ determinuje nie tylko dokładność, ale też interpretację zjawisk. Inne czujniki stosuje się do krótkich, punktowych pomiarów, a inne do pomiarów ciągłych wzdłuż konstrukcji.
Warto w tym miejscu wspomnieć, że w przypadku systemów wykorzystujących sensorykę światłowodową istotne znaczenie ma nie tylko sam czujnik, ale również jakość całego toru optycznego, w tym poprawność zakończeń, złączy i parametrów połączeń. Nawet niewielkie błędy montażowe lub defekty powierzchni czoła złącza mogą wpływać na stabilność pomiarów oraz zwiększać straty optyczne. Dlatego w procesach laboratoryjnych i kontroli jakości komponentów światłowodowych stosuje się m.in. interferometry optyczne, które umożliwiają precyzyjną ocenę geometrii czoła złączy (endface geometry) i eliminację źródeł błędów jeszcze przed uruchomieniem systemu monitoringu.
Rodzaje czujników i ich zastosowania
W monitoringu konstrukcji najczęściej spotyka się następujące grupy czujników:
- czujniki przemieszczeń (liniowe i punktowe) – osiadanie, przesuwy, przemieszczenia poziome;
- czujniki odkształceń / wydłużenia – praca elementów nośnych, zbrojenia, kotew;
- czujniki temperatury – monitoring rozszerzalności cieplnej i gradientów;
- czujniki drgań i przyspieszeń – ocena odpowiedzi dynamicznej, obciążeń cyklicznych;
- czujniki nachylenia – kontrola przechyłów, kołysania wież, masztów i konstrukcji wysokich;
- czujniki szczelin i rys – monitoring pęknięć w konstrukcjach żelbetowych;
- czujniki poziomu napełnienia – zbiorniki, retencja, obiekty hydrotechniczne;
- pomiar grubości / ubytków – diagnostyka elementów pod wpływem środowiska.
Dla zapewnienia spójności danych istotna jest również kontrola czasu pomiaru i punktów referencyjnych.
Czujniki laserowe – pomiar ugięcia i odległości
Czujniki laserowe umożliwiają bezkontaktowy pomiar odległości oraz zmian położenia elementów w czasie. Sprawdzają się szczególnie przy kontroli ugięcia belek i płyt, pomiarach geometrii elementów montowanych etapami, testach obciążeniowych konstrukcji (np. próby statyczne mostów) oraz kontroli pionowości i przemieszczeń. Zaletą metody jest wysoka rozdzielczość i możliwość pracy na dystansie, bez ingerencji w elementy konstrukcji.
Czujniki linkowe – monitorowanie odkształceń
Czujniki linkowe stosuje się do pomiarów przemieszczeń i wydłużeń w czasie. Są często wykorzystywane w pomiarze odkształceń elementów sprężanych, monitoringu przemieszczeń rurociągów i podpór, kontroli pracy dylatacji i elementów rozdzielających. Ich istotną zaletą jest możliwość montażu w trudno dostępnych miejscach oraz praca w długim okresie.
Czujniki nachylenia i przyspieszenia – kołysanie wieży
W konstrukcjach wysokich (wieże, maszty, kominy, budynki) szczególnie ważny jest monitoring kołysania. Czujniki nachylenia rejestrują zmiany pochylenia, a akcelerometry pozwalają analizować drgania i odpowiedź dynamiczną obiektu. To pozwala ocenić wpływ wiatru i wymuszeń eksploatacyjnych, ryzyko zmęczeniowe, zmianę częstotliwości własnych, która może sygnalizować degradację.
Zaawansowane techniki pomiarowe
Wraz ze wzrostem skali projektów rośnie znaczenie technik umożliwiających monitoring ciągły, zdalny i odporny na warunki terenowe.
Pomiary zdalne i oprogramowanie wizualizacyjno-archiwizacyjne
Nowoczesny system monitorowania konstrukcji obejmuje nie tylko czujniki, ale też:
- transmisję danych (przewodową lub bezprzewodową),
- rejestrację i archiwizację pomiarów,
- wizualizację trendów,
- alarmowanie o przekroczeniach progów.
Oprogramowanie wizualizacyjno-archiwizacyjne pozwala prowadzić analizę danych w czasie, porównywać etapy budowy i generować raporty dla nadzoru. Coraz częściej stosuje się uruchamianie aplikacji pomiarowych zdalnie, co ogranicza konieczność wizyt terenowych i usprawnia kontrolę jakości.
Monitoring rozszerzalności cieplnej i kołysania
Zmiany temperatury mają bezpośredni wpływ na wydłużenia elementów, pracę dylatacji oraz naprężenia w punktach o ograniczonej swobodzie przemieszczeń. Monitoring rozszerzalności cieplnej pozwala odróżnić zjawiska naturalne (termiczne) od zjawisk niebezpiecznych (np. uszkodzenia, osiadania).
Specyficzne zastosowania monitoringu
Monitoring konstrukcji jest szczególnie uzasadniony tam, gdzie ryzyko przemieszczeń, nadmiernych odkształceń lub uszkodzeń może bezpośrednio wpływać na bezpieczeństwo, harmonogram budowy albo koszty utrzymania obiektu. W praktyce chodzi o obiekty wrażliwe na obciążenia dynamiczne, pracę termiczną, oddziaływania środowiskowe lub zmienne warunki podparcia.
Monitoring mostów i elewacji
W mostach monitoring służy głównie do kontroli ugięć, przemieszczeń i drgań w trakcie robót oraz prób obciążeniowych, a także do oceny wpływu temperatury i warunków atmosferycznych na zachowanie konstrukcji. W przypadku elewacji monitoring pozwala wykrywać przemieszczenia elementów, odspojenia i rozwój zarysowań, szczególnie przy dużych wahaniach temperatury oraz zmianach pracy przegrody wynikających np. z wentylacji.
Monitoring przemieszczeń rurociągów
Rurociągi i instalacje przesyłowe wymagają monitoringu, ponieważ są podatne na osiadanie gruntu, przemieszczenia podpór oraz wydłużenia wynikające ze zmian temperatury. Pomiary umożliwiają wczesne wykrycie niekorzystnej pracy układu (np. przeciążeń kompensatorów), co ogranicza ryzyko rozszczelnień i awarii eksploatacyjnych.
Monitoring szczelin w blokach betonowych
Monitoring szczelin i rys w konstrukcjach żelbetowych pozwala ocenić, czy pęknięcia są stabilne, czy powiększają się w czasie oraz czy ich rozwój jest powiązany z obciążeniem lub zmianami temperatury. To ważny element oceny stanu technicznego obiektów narażonych na cykliczne oddziaływania, gdzie ryzyko narastania uszkodzeń jest wysokie.
Monitoring ugięcia dachów
W halach i obiektach wielkopowierzchniowych monitoring ugięć dachu umożliwia kontrolę wpływu obciążeń śniegiem, wiatrem i temperaturą. Dzięki temu można szybko ocenić, czy konstrukcja pracuje w dopuszczalnych granicach oraz kiedy wymagane są działania prewencyjne (np. odśnieżanie), zanim dojdzie do przeciążeń lub uszkodzeń.
Monitoring wpływu pływów na konstrukcje
W obiektach hydrotechnicznych i przybrzeżnych monitoring pozwala oceniać wpływ zmiennego poziomu wody i pływów na przemieszczenia oraz warunki podporowe konstrukcji, a także identyfikować długoterminowe skutki oddziaływania środowiska korozyjnego. Pomiary w czasie ułatwiają wczesne wykrywanie trendów, które mogłyby prowadzić do degradacji konstrukcji.
