Ekspercki Przewodnik Techniczny
Kompleksowa certyfikacja sieci LAN
i nowoczesnej infrastruktury
Dlaczego AEM TestPro to przyszłość pomiarów? Od Cat8 przez Single Pair Ethernet po PoE 90 W — jedna platforma do wszystkiego.
Wyzwania współczesnej infrastruktury sieciowej
Współczesna architektura sieciowa wykracza poza tradycyjne ograniczenia 100-metrowego okablowania strukturalnego. Rozwój Internetu Rzeczy (IoT) oraz Inteligentnych Budynków (Smart Buildings) wymusza przejście z zamkniętych, niekompatybilnych systemów Fieldbus na zunifikowany standard Ethernet.
Single Pair Ethernet (SPE) — nowy standard dla IoT i przemysłu
Dane rynkowe wskazują, że 86% urządzeń M2M/IoT generuje ruch mniejszy niż 3 MB miesięcznie. Ta charakterystyka, w połączeniu z potrzebą zasilania zdalnego na dużych dystansach, promuje SPE jako niskokosztową i bezpieczną alternatywę dla starszych protokołów przemysłowych.
Nowe instalacje wymagają precyzyjnej walidacji parametrów transmisyjnych i obciążeniowych, których tradycyjne testery nie są w stanie obsłużyć. AEM TestPro wypełnia tę lukę jako jedyny polowy tester certyfikujący SPE zgodnie z obowiązującymi normami branżowymi.
AEM TestPro: Wielofunkcyjna platforma certyfikująca

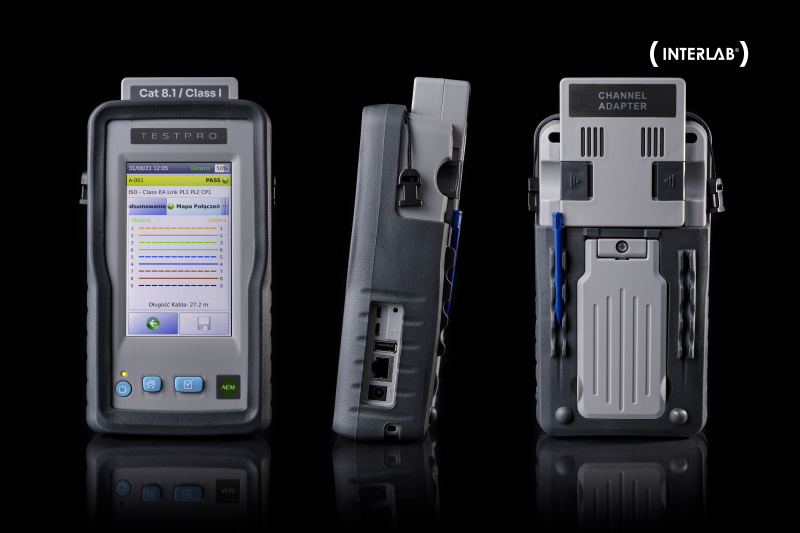

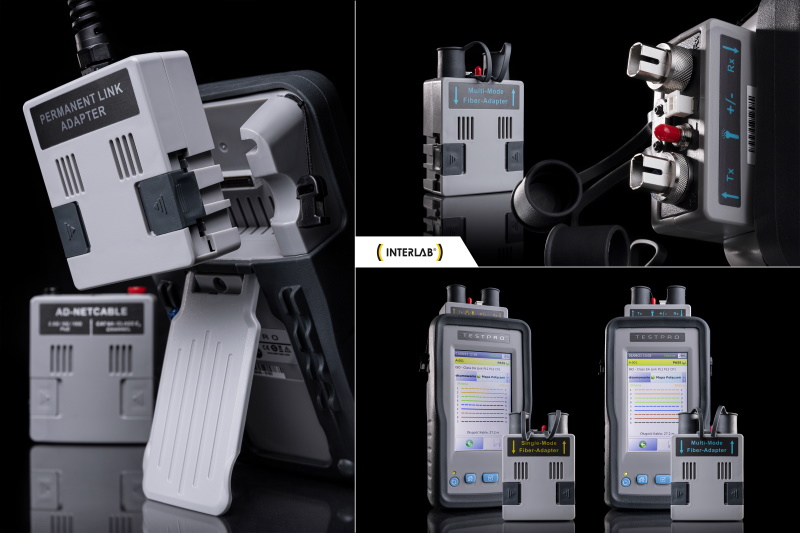

AEM TestPro to modułowa platforma pomiarowa zaprojektowana do kompleksowej obsługi nowoczesnych systemów komunikacyjnych. Urządzenie opiera się na architekturze wymiennych adapterów (hot-swappable), co pozwala inżynierom na szybką rekonfigurację sprzętu pod kątem specyficznych wymagań projektu.
Zamiast inwestować w kilka osobnych urządzeń, instalator otrzymuje jedną bazę sprzętową zdolną do certyfikacji miedzi, światłowodów, systemów SPE oraz zaawansowanej analizy zasilania PoE.
Certyfikacja miedzi
Cat3 do Cat8 · 3000 MHz · 40 Gbps
Certyfikacja światłowodów
Tier 1 i Tier 2 · SM/MM · OTDR · hybrydy
Single Pair Ethernet
TIA 5071 · 100 kHz–20 MHz · do 1000 m
Testy PoE
802.3af/at/bt · do 90 W · obciążenie zewnętrzne
Multi-Gigabit SNR
1 / 2.5 / 5 / 10 Gbps pod jednoczesnym obciążeniem PoE
Diagnostyka sieciowa
Network Discovery · ping · traceroute · VLAN
Klasyfikacja testów: Optymalizacja kosztów i zgodność ze standardami
Zrozumienie różnic między poziomami testowania pozwala uniknąć niepotrzebnych wydatków przy jednoczesnym zachowaniu wymagań technicznych projektu.
Możliwości pomiarowe i wsparcie standardów

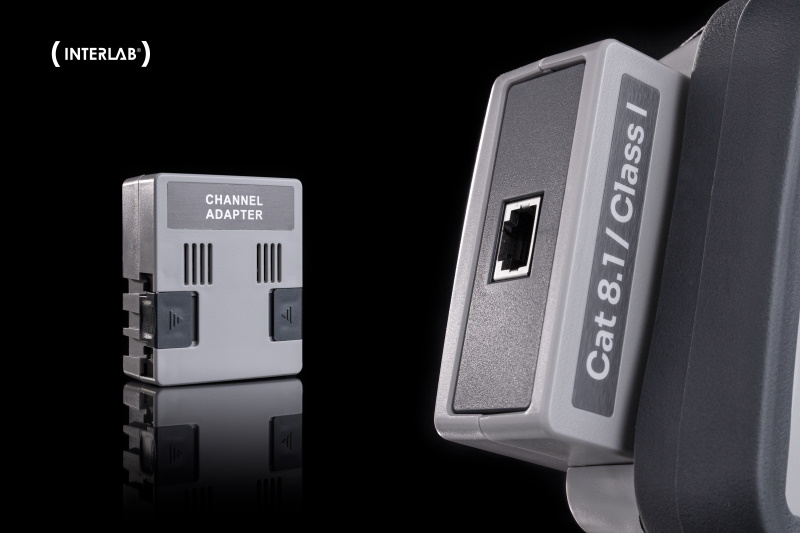

Certyfikacja miedzi (Cat3 do Cat8)
TestPro obsługuje pełen zakres kategorii okablowania, zapewniając certyfikację dla sieci o prędkości do 40 Gbps. Platforma oferuje pasmo częstotliwości do 3000 MHz, co znacząco wykracza poza obecne wymagania Kategorii 8, gwarantując wsparcie dla przyszłych standardów.
Wydajność w terenie: Pełny, 2 stronicowy certyfikowany pomiar dwukierunkowy Autotest Cat6A (z zapisem wyników) zajmuje tylko 6 sekund, co czyni AEM TestPro najszybszym certyfikatorem na rynku, znacząco redukując roboczogodziny przy dużych projektach.
Single Pair Ethernet (SPE) — jedyny tester polowy TIA 5071

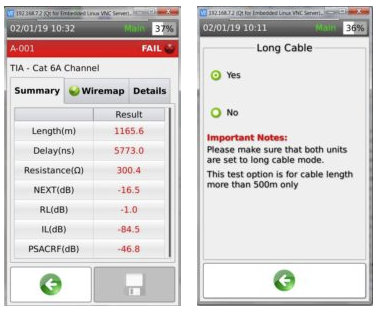

Urządzenie jest jedynym testerem polowym zapewniającym certyfikację SPE zgodną z normą TIA 568.5 oraz wymaganiami testowymi TIA 5071. TestPro wykonuje pomiary w zakresie częstotliwości od 100 kHz do 20 MHz z krokiem 20 kHz — kluczowe dla precyzyjnej diagnostyki linków o długości do 1000 m (10BASE-T1L).
System wspiera dedykowane adaptery dla złączy:
- IEC 63171-1(typ LC-style) — złącze miedziane (nie światłowodowe), przeznaczone do zastosowań komercyjnych
- IEC 63171-6 (Industrial) — przeznaczone do pracy w trudnych warunkach środowiskowych

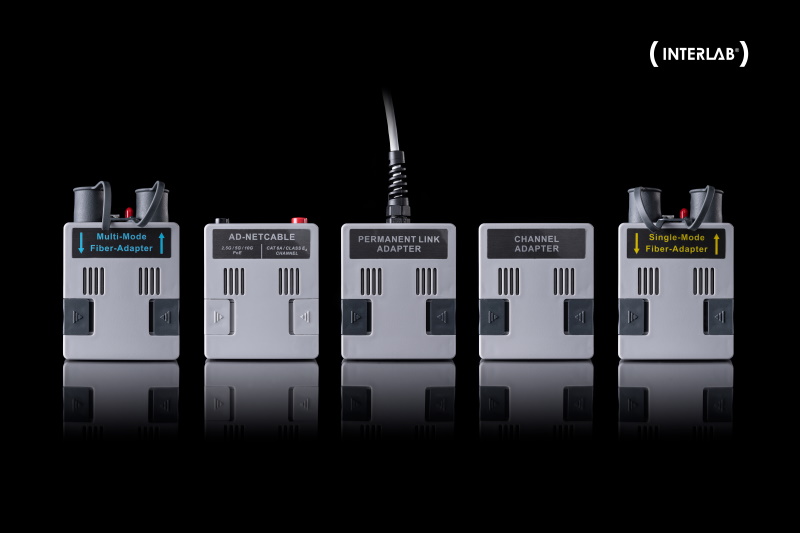

Wymienne adaptery (hot-swappable) pozwalają na szybką rekonfigurację bez zmiany platformy bazowej.
Certyfikacja światłowodów Tier 1, Tier 2 i hybrydy
Platforma umożliwia certyfikację Tier 1 (pomiar strat i długości dla SM/MM) oraz Tier 2 przy użyciu modułów OTDR. Unikalną funkcją jest obsługa światłowodów hybrydowych — TestPro mierzy jednocześnie parametry optyczne oraz napięcie i rezystancję żył miedzianych, zapewniając, że urządzenie zdalne otrzyma wymagane zasilanie.

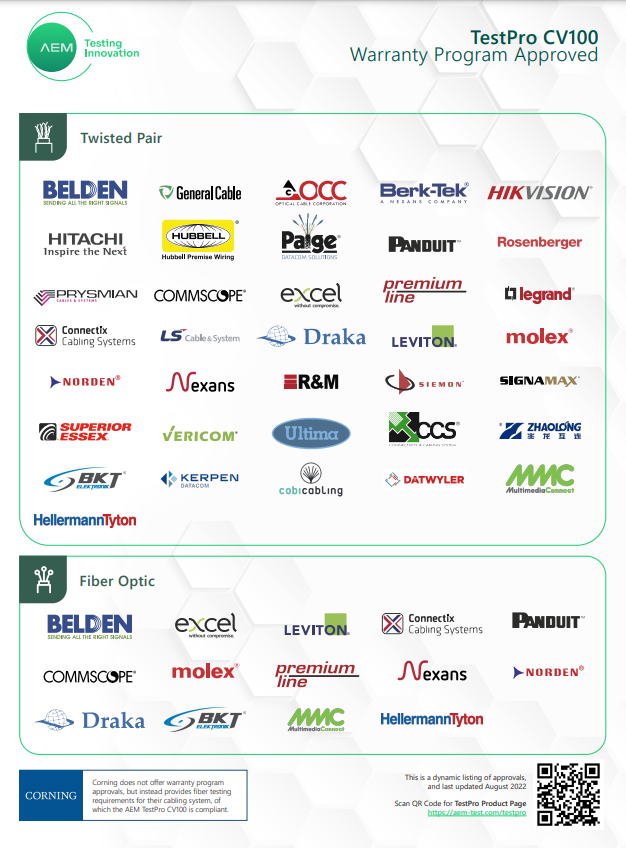

Producenci okablowania dopuszczający AEM TestPro do pomiarów gwarancyjnych
AEM współpracuje z wiodącymi na świecie producentami i organizacjami systemowymi, aby upewnić się, że TestPro CV100 współpracuje ze sprzętem wszystkich testowanych partnerów. Daje to użytkownikom dodatkową pewność co do poprawności testowania w środowisku projektowym.
Zaawansowana diagnostyka PoE i Multi-Gigabit
W nowoczesnych systemach bezpieczeństwa (np. kamery CCTV) testowanie samego „kabla” jest niewystarczające. Liczy się rzeczywiste obciążenie pod pełnym poborem mocy.
PoE 802.3af / at / bt do 90 W pod pełnym obciążeniem
Walidacja Multi-Gig mierzy współczynnik SNR dla prędkości 1/2.5/5/10G przy jednoczesnym obciążeniu ruchem sieciowym i zasilaniem PoE — eliminując ryzyko błędów transmisji wynikających z zakłóceń elektromagnetycznych.
Przewaga technologiczna architektury AEM
TestPro eliminuje nieefektywne przemieszczanie się technika między końcami linku dzięki inteligentnej architekturze dwukierunkowej.
Asynchroniczny tryb pracy
Jedna jednostka główna (Main) może współpracować z wieloma jednostkami zdalnymi (Remotes) — technik nie musi biegać między końcami linku.
Dwukierunkowa inicjacja testów
Testy można uruchamiać z obu stron, a pełne wyniki są widoczne na obu ekranach jednocześnie.

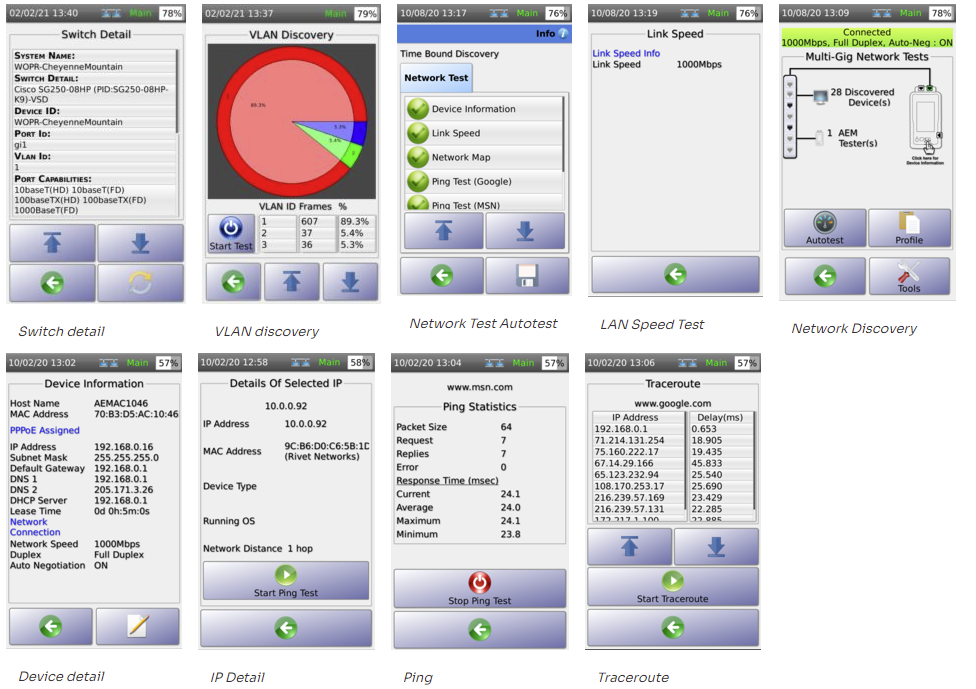

Pełny zestaw narzędzi sieciowych

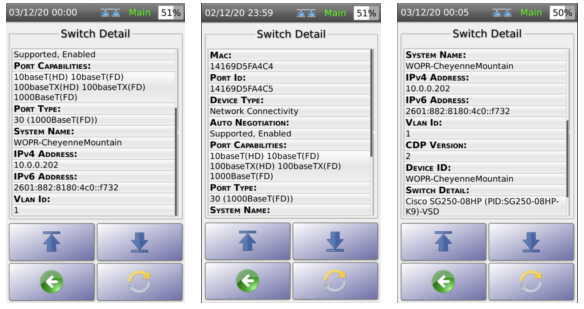

Network Discovery, mapowanie portów przełącznika (nazwa, port, VLAN), ping oraz traceroute dla sieci przewodowych i bezprzewodowych.

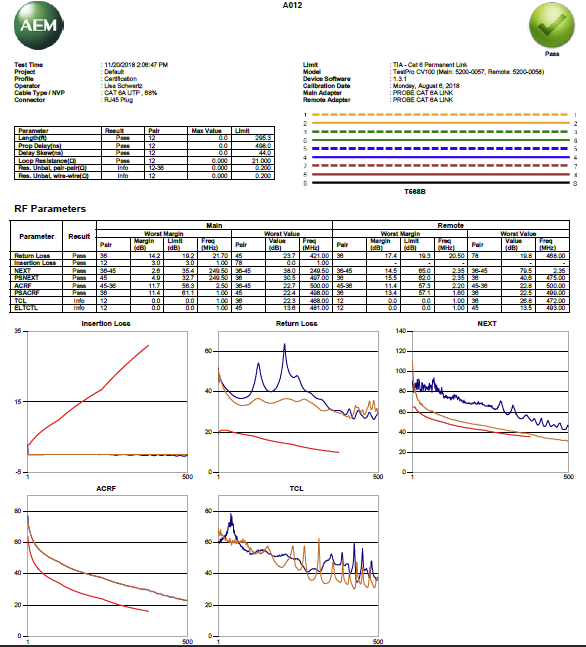

Raporty PDF z oprogramowaniem TestDataPro
Szybkie generowanie dokumentacji PDF — niezbędnej do zamknięcia projektu i uzyskania gwarancji systemowej.
Scenariusze wdrożeniowe
Centra Danych
Certyfikacja linków Cat8 40 Gbps oraz Tier 2 światłowodów z pełnym OTDR.
Inteligentne Budynki
Walidacja wysokomocowego PoE (90 W) dla systemów oświetlenia LED i bezpieczeństwa.
Przemysł i Automotive
Zastępowanie systemów CAN/Fieldbus łącznością SPE ze złączami M12 i IEC 63171-6.
Infrastruktura Kampusowa
Pomiary linków SPE na dystansach do 1800 m z pełną certyfikacją TIA 568.5.
Korzyści biznesowe i techniczne
Mniej reklamacji
Ograniczenie liczby nieuzasadnionych zwrotów kamer i AP dzięki testom pod obciążeniem.
Szybsze rozliczenia
Certyfikacja autentyczna i natychmiastowy raport dla klienta końcowego.
Bezpieczeństwo
Profesjonalna walidacja zabezpiecza integratora przed odpowiedzialnością za ukryte wady okablowania.
