Instalacja czujników ODiSI — klejenie, ochrona i odbiór pomiaru

ODiSI 7100 · instalacja praktyczna

Praktyczna instalacja czujników ODiSI: jak przykleić włókno, żeby mierzyło konstrukcję

Rozdzielczość interrogatora nie naprawi złej instalacji. W pomiarze odkształcenia to warstwa połączenia przenosi deformację konstrukcji na włókno — dlatego trasa, podłoże, klej, ochrona i test odbiorczy tworzą jeden system.

plan trasyprzygotowanie powierzchnibond lineochrona + QA

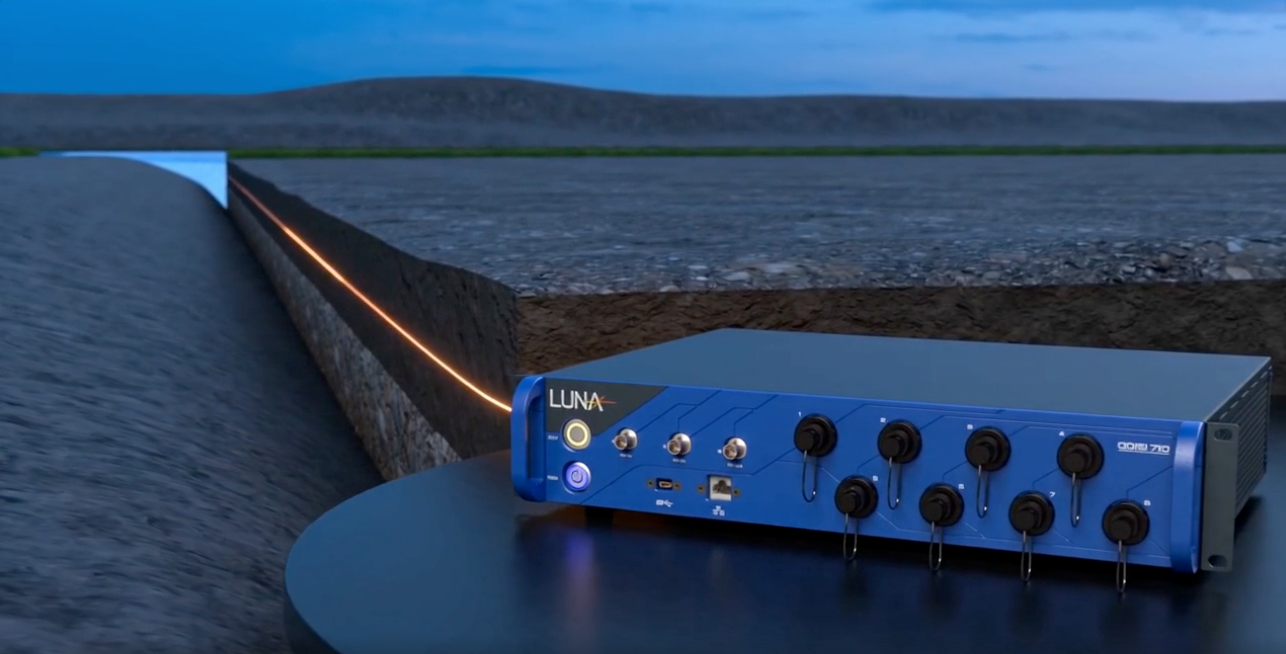

Wizualizacja koncepcyjna systemu Luna ODiSI 7100 monitorującego warstwy nasypu
LUNA ODiSI 7100 · INTERLABWizualizacja koncepcyjna AI

Praktyczna instalacja ODiSI nie polega na „przyklejeniu światłowodu”. Celem jest zbudowanie kontrolowanej ścieżki przenoszenia odkształcenia — od konstrukcji, przez powierzchnię i cienką warstwę spoiwa, do włókna.

Materiał poniżej łączy aktualne możliwości ODiSI 7100 z instrukcjami aplikacyjnymi Luna. Konkretna chemia, przygotowanie podłoża i reżim utwardzania muszą zostać dobrane do materiału, temperatury, czasu testu i środowiska.

01 / Co mierzy system

Gęsty profil danych — ale tylko tam, gdzie włókno dobrze współpracuje z obiektem

ODiSI wykorzystuje naturalne rozpraszanie Rayleigha w światłowodzie. Po instalacji lokalna zmiana widma jest przeliczana na odkształcenie albo temperaturę wzdłuż trasy.

Gęsty profil odkształcenia wzdłuż włóknaWykres pokazuje wiele punktów pomiarowych i lokalny pik odkształcenia, którego nie pokaże pojedynczy czujnik punktowy.ε / Tpozycjalokalny gradient
Wartości 7100 zależą od trybu: producent podaje do 100 m na kanał, do 0,65 mm odstępu punktów i do 8 kanałów. Dokładny kompromis długość–pitch–rate trzeba sprawdzić dla konfiguracji.
Włókno HD6S: 155 µmNiski profil ułatwia prowadzenie po krzywiznach i integrację z konstrukcją.
1–100 m czujnikaDłuższe odcinki wymagają odpowiedniego trybu i konfiguracji potwierdzonej dla aplikacji.
Odkształcenie albo temperaturaStandardowy sygnał włókna nie rozdziela automatycznie wpływu obu wielkości.
Instalacja jest częścią metrologiiTrasa, spoiwo, ochrona i stan termiczny wpływają na interpretację wyniku.
Najważniejsza decyzja przed montażem: czy mierzysz odkształcenie, temperaturę, czy odkształcenie z kompensacją temperatury. W przypadku testów termomechanicznych zaplanuj drugi, niezwiązany mechanicznie pomiar temperatury albo dedykowaną konfigurację kompensacji zgodną z dokumentacją Luna — zanim przykleisz trasę.
02 / Interaktywna checklista

Instalacja krok po kroku

Przejdź przez osiem etapów. Każdy kończy się kryterium jakości — bez niego następny krok tylko utrwala błąd.

0/8 kryteriów potwierdzonych
03 / Transfer odkształcenia

Warstwa połączenia jest niewidocznym elementem czujnika

Przesuń suwak ciągłości połączenia. Model pokazuje, jak przerwy i lokalne odspojenia mogą wygładzić sygnał albo tworzyć drop-outy — jakościowo, bez udawania symulacji mechanicznej.

Wpływ jakości połączenia na profil pomiarowyWykres porównuje rzeczywisty profil konstrukcji z profilem przeniesionym na włókno przy zmiennej jakości połączenia.konstrukcjawłóknox

Jakość przeniesienia

Odwzorowanie gradientu*dobre
Ryzyko drop-outów*umiarkowane

*Model edukacyjny. Rzeczywisty transfer zależy od podłoża, geometrii, materiału spoiwa, grubości, temperatury i obciążenia.

Kryterium jakości według Luna: włókno powinno leżeć na powierzchni, a linia połączenia być ciągła. Instrukcja zaleca minimalizować ilość materiału między włóknem i podłożem oraz domknąć miejsca po punktach taśmy, zanim powstaną twarde krawędzie.
04 / Klej i ochrona

Dobór przez warunki pracy, nie przez nazwę z jednego tutorialu

Instrukcja Luna pokazuje M-Bond 200 jako szybki przykład do zastosowań krótkotrwałych. To nie jest uniwersalna receptura dla kompozytu, stali, betonu, wysokiej temperatury i wielomiesięcznego testu.

DecyzjaPytania wejścioweCo kwalifikowaćMinimalny dowód
Spoiwo transferowe
zależne od aplikacji
Materiał i chropowatość podłoża, temperatura, wilgoć/chemia, czas testu, amplituda i szybkość odkształcenia.Adhezję, moduł i pełzanie, kompatybilność z powłoką włókna, skurcz i reżim utwardzania.Próba na reprezentatywnej próbce materiału + porównanie z niezależnym pomiarem w obciążeniu i temperaturze.
M-Bond 200
przykład producenta
Krótki test w temperaturze otoczenia, szybkie uruchomienie, odpowiednie podłoże.Przygotowanie powierzchni i technikę nanoszenia. To jednoskładnikowy klej cyjanoakrylowy, a nie uniwersalna „żywica do wszystkiego”.Ciągła linia połączenia, brak tack po utwardzeniu i powtarzalny test krokowy.
Warstwa ochronna
po utwardzeniu spoiwa
Uderzenia, deptanie/narzędzia, wilgoć, chemia, transport, zakres temperatur.Kompatybilność z warstwą transferową, elastyczność, utwardzanie, naprawialność i wpływ na stan cieplny.Próbka z pełnym stosem warstw + kontrola sygnału przed i po ekspozycji.
Przewód i złącze
ochrona mechaniczna
Promień gięcia, ruchy części, montaż w uchwycie, transport obiektu.Odciążenie, mocowanie przewodu, osłonę luźnych odcinków i uchwyt/bulkhead złącza.Brak ruchu przewodu przy włóknie aktywnym i stabilny sygnał po manipulacji kontrolnej.
Bezpieczeństwo i jakość: obróbkę powierzchni, rozpuszczalniki i kleje stosuj zgodnie z kartami SDS/TDS producentów, wentylacją i zasadami dla danego podłoża. Parametry z tutorialu nie zastępują instrukcji chemii ani próby kompatybilności.
05 / Diagnostyka

Cztery wzorce błędów, które warto rozpoznać przed właściwym testem

lokalne wygładzenie

Sygnał nie widzi gradientu

  • Sprawdź ciągłość połączenia, slack i odspojenie.
  • Porównaj z próbką testową lub czujnikiem referencyjnym.
  • Nie „naprawiaj” mechanicznego problemu filtrem w oprogramowaniu.
drop-outy

Utrata danych w wybranych miejscach

  • Szukaj gwałtownych przejść odkształcenia, ruchu luźnego włókna i zbyt agresywnych łuków.
  • Zabezpiecz niezwiązane odcinki i sprawdź złącze.
  • Zweryfikuj pitch/gage length oraz zakres pomiarowy.
dryf termiczny

Profil zmienia się bez obciążenia

  • Odczekaj stabilizację termiczną warstw i obiektu.
  • Sprawdź, czy kompensacja mierzy to samo środowisko termiczne.
  • Rozdziel decyzję: standardowy pomiar HD, niezwiązany sensor temperatury czy dedykowana konfiguracja kompensacji.
niestabilny koniec

Zakłócenia przy leadzie lub złączu

  • Odciąż przewód i zamocuj go poza aktywną trasą.
  • Chroń przejście włókno–lead i złącze bulkheadem.
  • Powtórz test po kontrolowanym poruszeniu przewodu — wynik nie powinien zmienić profilu aktywnego.
Przed montażem na obiekcie

Przetestuj sposób montażu przed instalacją na obiekcie

Najtańszy moment na wykrycie złego transferu, pełzania lub problemu z temperaturą jest przed właściwym testem. Wykonaj próbę na reprezentatywnej próbce materiału, zanim zamontujesz włókno na docelowej konstrukcji. Dział LAB pomoże dobrać konfigurację ODiSI, typ czujnika i plan próby — bez udawania, że jedna instrukcja klejenia pasuje do każdej konstrukcji.

FAQ

Najczęstsze pytania

Czy włókno ODiSI trzeba przykleić na całej długości?

Dla pomiaru odkształcenia instrukcja Luna rekomenduje ciągłe związanie całego aktywnego odcinka. Luźne odcinki nie przenoszą odkształcenia konstrukcji w kontrolowany sposób i są bardziej narażone na ruch oraz uszkodzenie.

Czy jedno włókno mierzy jednocześnie temperaturę i odkształcenie?

Standardowe włókno HD jest wrażliwe na oba efekty, ale nie zwraca ich jednocześnie jako dwóch niezależnych wielkości. Pomiar termomechaniczny wymaga drugiego, niezwiązanego mechanicznie pomiaru temperatury albo dedykowanej konfiguracji kompensacji zgodnej z dokumentacją Luna.

Jaki klej jest najlepszy do ODiSI?

Nie istnieje jeden najlepszy klej dla wszystkich podłoży i środowisk. Luna pokazuje M-Bond 200 jako szybki przykład krótkotrwały, ale o wyborze decydują m.in. materiał, temperatura, wilgoć, czas testu, pełzanie i wymagany transfer odkształcenia.

Kiedy nałożyć warstwę ochronną?

Po pełnym utwardzeniu i kontroli warstwy przenoszącej odkształcenie. Osłona musi być kompatybilna chemicznie i termicznie, a jej wpływ powinien być sprawdzony na próbce testowej wraz z całym stosem warstw.

Co powinien zawierać test odbiorczy instalacji?

Co najmniej kontrolę ciągłości danych, mapowanie trasy, stabilizację i zapis odniesienia, małe kontrolowane obciążenie oraz test powtarzalności po odciążeniu. Kryteria liczbowe powinny wynikać z planu badania.

Źródła i zakres odpowiedzialności

Parametry ODiSI 7100 pochodzą z aktualnej karty producenta. Instrukcje aplikacyjne Luna są traktowane jako punkt startowy; dobór chemii i przygotowania podłoża wymaga kwalifikacji konkretnej aplikacji.

  1. Luna — ODiSI 7100 Series i karta danych 7100.
  2. Luna — HD6S High-Definition Strain Sensors.
  3. Luna — ODiSI Fiber Optic Sensor Installation Guide.
  4. Luna — ODiSI Fiber Optic Sensor Protection Methods.
