Światłowód jest dziś podstawowym medium transmisyjnym w sieciach FTTx, centrach danych i instalacjach przemysłowych. Jednocześnie wokół jego odporności mechanicznej narosło wiele uproszczeń i błędnych przekonań. Jednym z najczęściej zadawanych pytań jest: czy światłowód można zginać, a jeśli tak – w jakim zakresie, aby nie pogorszyć parametrów transmisyjnych ani nie doprowadzić do uszkodzenia włókna. Zasady gięcia światłowodu mają kluczowe znaczenie zarówno na etapie instalacji, jak i podczas późniejszej eksploatacji sieci.
Czy światłowód można zginać?
Światłowód można zginać wyłącznie w granicach dopuszczalnych promieni gięcia, określonych w dokumentacji producenta oraz w standardach branżowych (m.in. ITU-T i normach kablowych). Włókno światłowodowe posiada ograniczoną elastyczność, jednak jego rdzeń i płaszcz są wrażliwe na naprężenia mechaniczne. Przekroczenie dopuszczalnego promienia gięcia prowadzi do wzrostu tłumienności, pogorszenia budżetu mocy, a w dłuższej perspektywie do trwałych uszkodzeń struktury włókna.
Światłowód a kąty zgięcia
W kontekście sieci FTTH nie stosuje się pojęcia kąta zgięcia, ponieważ kluczowym parametrem jest promień gięcia światłowodu. Nawet pozornie niewielkie, ostre załamanie powoduje zmianę warunków propagacji sygnału optycznego. Krytyczne nie jest samo wygięcie kabla, lecz zbyt mały promień łuku, przy którym w strukturze włókna pojawiają się nadmierne naprężenia i lokalne straty optyczne.
Bezpieczne zgięcie światłowodu
Prowadzenie kabla musi odbywać się w sposób kontrolowany, z zachowaniem minimalnego promienia gięcia. Ma to szczególne znaczenie przy układaniu zapasów kabla, w mufach, przełącznicach, szafach teletechnicznych oraz gniazdach abonenckich. Przestrzeganie zalecanych promieni gięcia ogranicza powstawanie mikrozgięć i mikropęknięć, które często nie powodują natychmiastowej awarii, lecz stopniowo zwiększają tłumienie i obniżają stabilność transmisji w czasie eksploatacji.
Promień gięcia światłowodu
Promień gięcia jest jednym z kluczowych parametrów określających mechaniczną odporność światłowodu i jego poprawną pracę w torze transmisyjnym. Niezależnie od jakości zastosowanego kabla, przekroczenie dopuszczalnego promienia gięcia prowadzi do lokalnych strat optycznych i zwiększonego ryzyka uszkodzeń włókna.
Minimalny promień gięcia
Promień gięcia światłowodu to minimalny promień łuku, po którym kabel może być bezpiecznie wygięty bez ryzyka uszkodzenia. Wartość ta zależy od:
- typu włókna (jednomodowe, wielomodowe),
- konstrukcji kabla,
- warunków (instalacja vs eksploatacja).
Typowe wartości:
- podczas instalacji: 15–20 × średnica kabla,
- w trakcie eksploatacji: 10 × średnica kabla.
Dokładne wartości zawsze podaje producent w dokumentacji technicznej.
Jak obliczyć promień gięcia?
Promień gięcia oblicza się na podstawie średnicy zewnętrznej kabla.
Przykład: kabel o średnicy 6 mm
- promień instalacyjny: 6 mm × 20 = 120 mm
- promień eksploatacyjny: 6 mm × 10 = 60 mm
Oznacza to, że kabel nie powinien być prowadzony ostrzej niż po takim łuku – dotyczy to szczególnie narożników, uchwytów i punktów wyjścia z osłon.
Wpływ zginania na światłowód

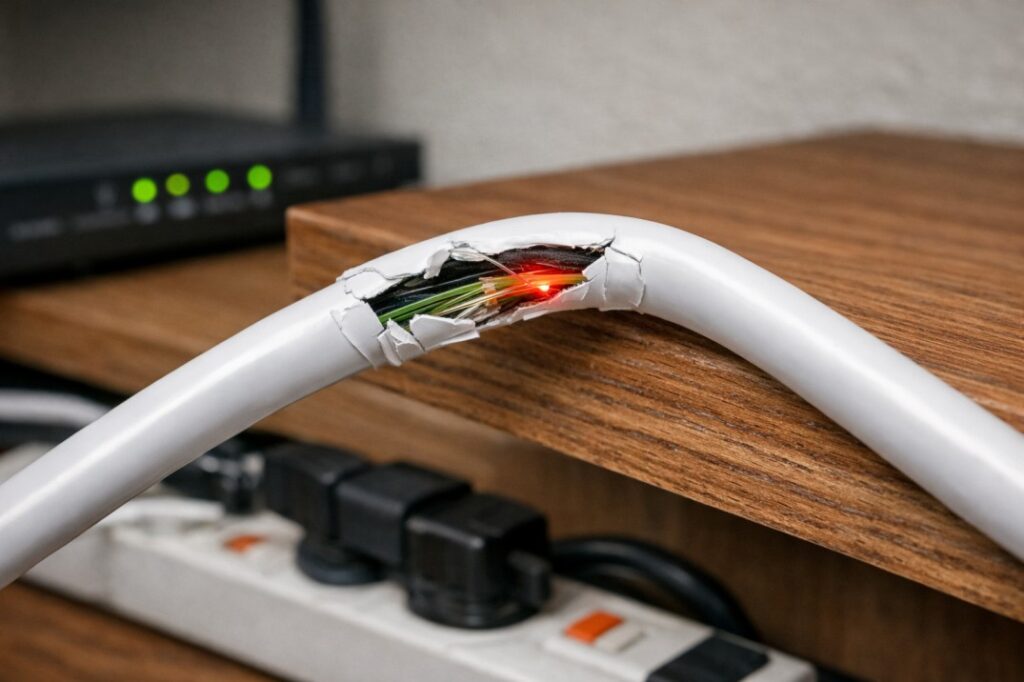

Zginanie światłowodu w sposób niezgodny z zaleceniami producenta ma bezpośredni wpływ na parametry mechaniczne i optyczne włókna. Skutki nieprawidłowych zgięć nie zawsze są widoczne natychmiast po instalacji, jednak z czasem prowadzą do pogorszenia jakości transmisji i zwiększonej awaryjności toru. Problemy te najczęściej ujawniają się w punktach krytycznych, takich jak zapasy kabla, mufy, przełącznice czy ciasne prowadnice.
Naprężenia i ich skutki
Zbyt mały promień gięcia powoduje powstawanie naprężeń mechanicznych w strukturze włókna światłowodowego, obejmujących zarówno rdzeń, jak i płaszcz. W konsekwencji może dojść do trwałych odkształceń geometrycznych rdzenia, zmiany warunków całkowitego wewnętrznego odbicia oraz lokalnego wzrostu strat optycznych. Naprężenia te często kumulują się w miejscach niewłaściwie ułożonego zapasu kabla lub w trasach zaprojektowanych bez uwzględnienia minimalnych promieni gięcia, co z czasem prowadzi do degradacji parametrów transmisyjnych.
Mikropęknięcia i tłumienie sygnału
Jednym z najpoważniejszych skutków nadmiernego zginania są mikropęknięcia i mikrozgięcia włókna, które nie są widoczne podczas standardowej kontroli wizualnej. Zjawiska te powodują lokalne ucieczki światła z rdzenia do płaszcza, skutkując wzrostem tłumienia, niestabilnością poziomu sygnału oraz obniżeniem efektywnej przepustowości toru. Do ich identyfikacji wykorzystuje się reflektometry optyczne, które pozwalają wykryć lokalne wzrosty tłumienności i nieciągłości w torze.
Światłowód odporny na zginanie
W odpowiedzi na rosnące zagęszczenie instalacji oraz ograniczoną przestrzeń montażową w sieciach dostępowych opracowano światłowody odporne na zginanie, określane jako bend-insensitive. Rozwiązania te powstały z myślą o instalacjach, w których trudno jest zachować gięcie światłowodu w określonym promieniu, szczególnie w sieciach FTTx, budynkach wielorodzinnych i punktach abonenckich.
Cechy światłowodu odpornego na zginanie
Nowoczesne włókna typu bend-insensitive (np. zgodne z ITU-T G.657) zostały zaprojektowane tak, aby tolerować znacznie mniejsze promienie gięcia bez istotnego wzrostu strat optycznych. Osiąga się to poprzez zmodyfikowaną strukturę rdzenia i płaszcza, która ogranicza ucieczkę światła przy zginaniu. Dzięki temu włókna te charakteryzują się mniejszą wrażliwością na mikrozgięcia i lepiej utrzymują stabilne parametry transmisyjne w trudnych warunkach montażowych.
Zalety i zastosowania
Światłowody odporne na zginanie znajdują zastosowanie przede wszystkim w instalacjach abonenckich, gniazdach i szafkach teletechnicznych oraz w miejscach o ograniczonej przestrzeni montażowej, gdzie prowadzenie kabla po dużych łukach jest utrudnione. Zmniejszają ryzyko błędów instalacyjnych i poprawiają niezawodność sieci.
W ofercie Interlab dostępne są rozbiegówki i pętle testowe z włóknami zgodnymi z ITU-T G.657, które charakteryzują się zwiększoną odpornością na zginanie i stabilnymi parametrami optycznymi nawet przy małych promieniach gięcia. Kable te są przeznaczone przede wszystkim do testów, diagnostyki i pomiarów światłowodowych, zwłaszcza w instalacjach FTTx i w pracy terenowej.
