Nowoczesne systemy transmisyjne przesyłają dane z ogromną prędkością i wymagają narzędzi, które pozwalają kontrolować jakość sygnału, stabilność połączeń oraz niezawodność urządzeń. Jednym z takich narzędzi jest analizator widma optycznego. To instrument pomiarowy, który umożliwia ocenę właściwości sygnałów w domenie częstotliwości, wykrywając zakłócenia, zniekształcenia czy niepożądane emisje.
W tym artykule odpowiemy na najczęstsze pytania o analizator widma optycznego – co to jest, jak działa i jakie ma zastosowania? Dlaczego jest niezbędny w pracy specjalistów zajmujących się sieciami optycznymi, projektowaniem systemów transmisyjnych oraz testowaniem sprzętu elektronicznego.

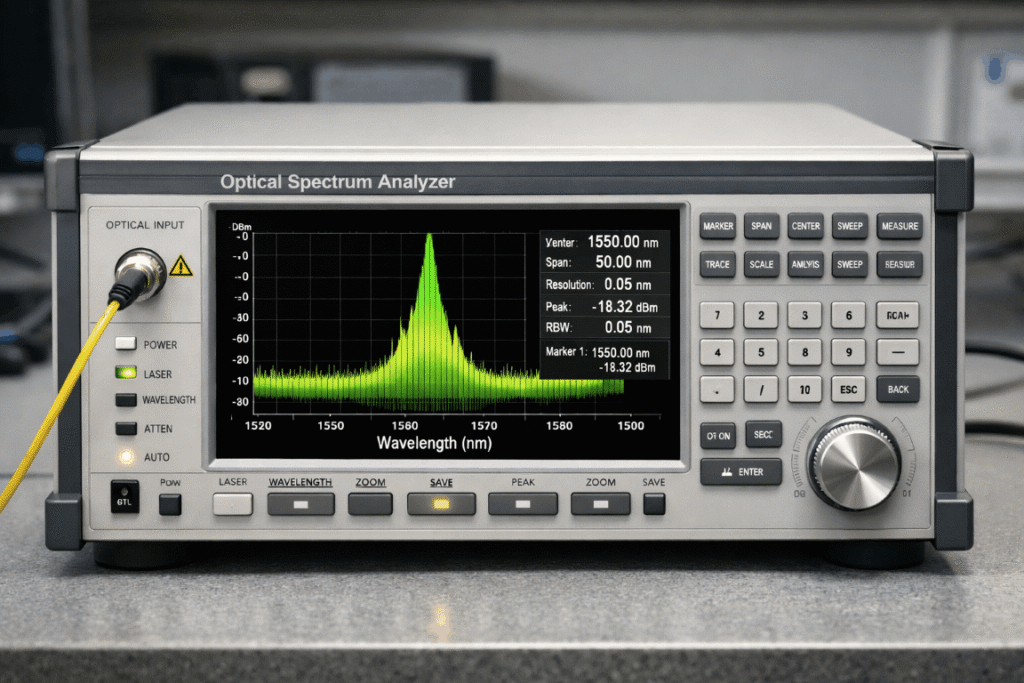

Czym jest analizator widma optycznego?
Analizator widma optycznego to urządzenie, które przedstawia rozkład mocy sygnału w funkcji częstotliwości. W praktyce oznacza to, że pozwala zobaczyć, jakie składowe częstotliwościowe tworzą dany sygnał, jaka jest ich amplituda i w jaki sposób wpływają na jakość transmisji.
Podstawą jego działania jest analiza widmowa, czyli zamiana sygnału z domeny czasu do domeny częstotliwości. Dzięki temu możemy w jednym wykresie prześledzić wszystkie obecne częstotliwości oraz ich poziomy.
Zasada działania analizatora widma
Urządzenie najpierw odbiera sygnał optyczny lub elektryczny, a następnie stosuje odpowiednie metody matematyczne i elektroniczne, takie jak szybka transformata Fouriera (FFT) czy układy filtrów przestrajanych. W efekcie powstaje wykres: oś X przedstawia częstotliwość, a oś Y – amplitudę sygnału. To właśnie ten obraz pozwala specjalistom ocenić, czy transmisja działa prawidłowo.
Podczas pomiarów analizator pozwala wykryć zjawiska takie jak:
- zniekształcenia harmoniczne,
- zniekształcenia intermodulacyjne,
- hałas fazowy,
- niepożądane emisje zakłócające inne kanały.
Rodzaje analizatorów widma – optyczne i inne
W tej grupie znajdziemy m.in.:
- Analizatory widma typu swept – skanujące pasmo częstotliwości w zadanym zakresie.
- Analizatory sygnałów wektorowych – pozwalające badać zarówno amplitudę, jak i fazę sygnału.
- Analizatory w czasie rzeczywistym – umożliwiające natychmiastową detekcję krótkotrwałych zdarzeń.
Z kolei analizatory widma optycznego służą do badania sygnałów świetlnych transmitowanych w światłowodach. To właśnie one mają kluczowe znaczenie w obsłudze sieci FTTH.
Do czego służy analizator widma optycznego?
Nasi klienci często zadają pytanie o analizator widna optycznego – do czego służy właściwie to urządzenie? Odpowiedź jest prosta – do szczegółowej analizy sygnałów, które przesyłamy w światłowodach. Ale możliwości tego narzędzia są dużo szersze.
Prezentacja widma sygnału elektrycznego
Choć mówimy o sygnałach optycznych, w praktyce często konwertuje się je na sygnały elektryczne, aby łatwiej je analizować. Urządzenie prezentuje ich widmo, dzięki czemu można sprawdzić, jakie częstotliwości dominują i czy nie pojawiają się niepożądane składowe.
Diagnoza częstotliwości w sygnałach
Analizator pomaga szybko zlokalizować źródło problemu – zakłócenia czy szumy pojawiają się w konkretnych częstotliwościach, a ich obecność jest natychmiast widoczna na ekranie. To pozwala inżynierom ocenić, czy system działa w dopuszczalnych normach.
Testowanie charakterystyk obwodów i systemów
OSA wykorzystywany jest także do testowania charakterystyk całych systemów transmisyjnych. W połączeniu z innymi instrumentami pomiarowymi, jak reflektometry optyczne czy lokalizatory uszkodzeń światłowodów, daje pełny obraz jakości sieci i pozwala na szybkie znalezienie usterek.
Funkcje i możliwości analizatora widma optycznego
Analizator widma optycznego praktyce pełni rolę wszechstronnego instrumentu pomiarowego, który łączy w sobie funkcje diagnostyczne, kontrolne i weryfikacyjne. Urządzenie pozwala wykrywać anomalie, porównywać sygnały z normami oraz monitorować ich stabilność w czasie.
Pomiar poziomu sygnału
Urządzenie prezentuje moc optyczną w funkcji długości fali, co pozwala precyzyjnie określić, które kanały w systemie światłowodowym działają prawidłowo, a które mogą generować zakłócenia. Taki pomiar umożliwia wykrycie zbyt dużych różnic w poziomie sygnału, które w praktyce mogą prowadzić do błędów transmisji danych, spadku jakości usług lub nawet awarii całego odcinka sieci.
Ciągła analiza sygnałów
Nowoczesne analizatory umożliwiają analizę w czasie rzeczywistym, co jest szczególnie ważne w diagnostyce dynamicznych systemów transmisyjnych. Dzięki temu użytkownik widzi, jak zmienia się widmo w ułamku sekundy.
Sprawdzenie dopuszczalnych zakresów sygnałów
Analizatory widma optycznego pełnią również kluczową rolę w ocenie, czy sygnał mieści się w ustalonych normach branżowych. Do tego celu wykorzystuje się tzw. maski widmowe – graficznie określone granice dopuszczalnych parametrów sygnału. Jeśli badany sygnał wykracza poza obszar maski, oznacza to potencjalny problem, który może prowadzić do niezgodności z normami kompatybilności elektromagnetycznej (EMC) albo obniżenia jakości transmisji.
Zastosowania analizatora widma optycznego
Analizator widma optycznego stanowi rozbudowaną platformę pomiarową pozwalającą na szczegółową ocenę jakości transmisji w sieciach światłowodowych i nie tylko. Dzięki niemu możliwe jest nie tylko wykrycie awarii czy zakłóceń, ale także bieżąca kontrola parametrów pracy całego systemu.
Analiza sygnałów RF i przetwarzanie sygnału
Analiza sygnałów RF pozwala na ocenę parametrów takich jak amplituda, częstotliwość czy szerokość pasma, które mają kluczowe znaczenie w systemach komunikacji bezprzewodowej. Dzięki temu można wcześniej wykryć zakłócenia i zoptymalizować pracę urządzeń nadawczo-odbiorczych.
Pomiar częstotliwości i amplitudy sygnału
Jednym z podstawowych, a zarazem najważniejszych zastosowań analizatora widma jest precyzyjny pomiar częstotliwości oraz amplitudy sygnału. Dzięki temu możliwa staje się kompleksowa ocena jakości transmisji w systemach światłowodowych, gdzie nawet niewielkie odchylenia od norm mogą skutkować poważnym pogorszeniem jakości usług.
Testowanie sprzętu elektronicznego i projektowanie obwodów
Analizator widma wspiera inżynierów na każdym etapie – od prototypu, przez optymalizację, aż po finalne testy urządzenia. Pomaga ocenić zgodność z wymaganiami maski widmowej, sprawdzić kompatybilność elektromagnetyczną (EMC) oraz upewnić się, że układ nie generuje nadmiernych zakłóceń.
Dlaczego warto używać analizatora widma optycznego?
Niezawodność transmisji danych to fundament każdej infrastruktury. Im większe są przepustowości i im bardziej złożone systemy, tym większe ryzyko pojawienia się zakłóceń lub niepożądanych zjawisk w sygnale. Właśnie dlatego tak istotne jest stosowanie narzędzi, które nie tylko pozwalają wcześnie wykrywać anomalie i zapobiegać awariom, ale także je skutecznie usuwać – czego przykładem jest spawarka światłowodowa.
Korzyści z analizy widmowej
Dzięki możliwości szczegółowego podglądu struktury widma można wykryć źródła zakłóceń na bardzo wczesnym etapie i wyeliminować je, zanim wpłyną na jakość usług. To przekłada się bezpośrednio na stabilność pracy sieci, ograniczenie strat finansowych oraz większe zadowolenie użytkowników końcowych. Co więcej, analiza widmowa pozwala optymalizować parametry transmisji.
Detekcja sygnałów i maski widmowe
Detekcja sygnałów w czasie rzeczywistym oraz stosowanie masek widmowych zapewnia kontrolę nad zgodnością transmisji z normami. To szczególnie istotne w środowiskach wymagających wysokiej jakości połączeń, takich jak centra danych czy operatorzy telekomunikacyjni.
