Jaka jest ogniskowa i apertura modelu S-SLB-30-70P?

Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 30mm, ogniskowa 70mm, bez powłoki ma ogniskową 70 mm i aperturę ⌀30 mm, co odpowiada światłości f/2,3.

Z jakiego materiału wykonano S-SLB-30-70P?

Element wykonano z materiału: BK7. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.

Czy S-SLB-30-70P ma powłokę antyrefleksyjną?

Nie — ten wariant jest bez powłoki. W ofercie OptoSigma zwykle dostępne są odpowiedniki tego samego elementu z powłokami na różne zakresy; chętnie wskażemy właściwy wariant.

Czy do S-SLB-30-70P dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje S-SLB-30-70P i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą S-SLB-30-70P?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: S-SLB-30-70P

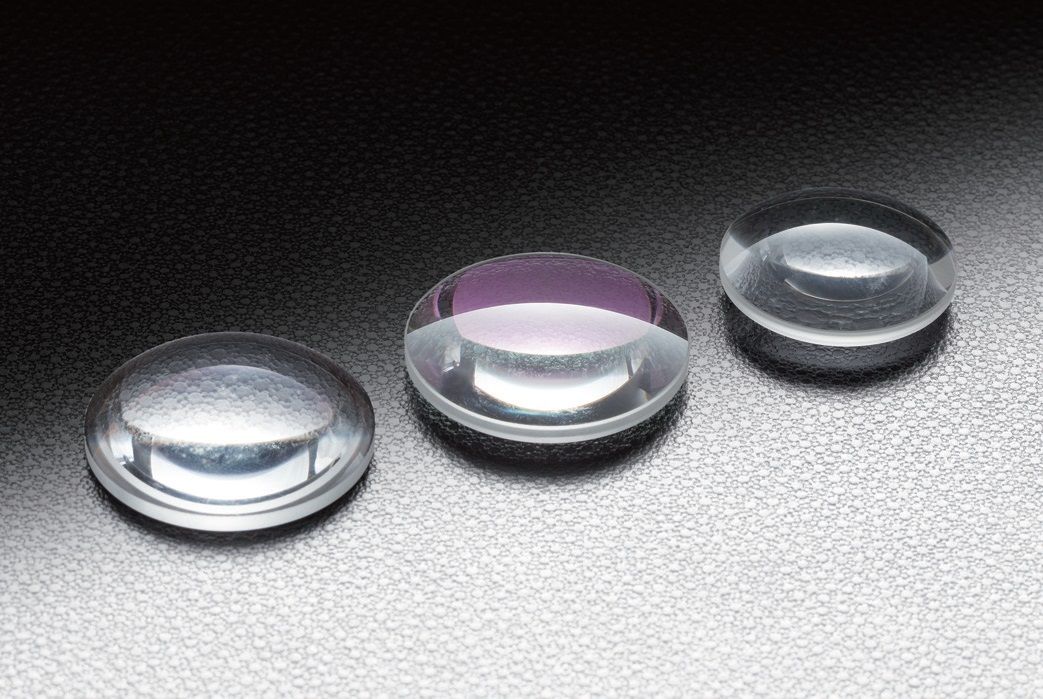

Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 30mm, ogniskowa 70mm, bez powłoki

Name: Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 30mm, ogniskowa 70mm, bez powłoki
Brand: OptoSigma
SKU: S-SLB-30-70P

Reasonable Plano Convex Lens BK7 30mm Diameter 70mm Focal Length Uncoated

◦Posiada te same parametry co soczewka płasko-wypukła (SLB-P), z wyjątkiem jakości powierzchni, i jest idealna do eksperymentów oraz zastosowań niewymagających wysokiej precyzji. ◦Dostępne są dwa typy soczewek: soczewka płasko-wypukła o niskiej aberracji sferycznej oraz soczewka dwuwypukła stosowana do skrócenia ogniskowej. ◦Oprócz wersji bez powłoki dostępne są trzy rodzaje powłok antyrefleksyjnych: dla zakresu widzialnego, bliskiej podczerwieni i podczerwieni.

Specyfikacja

Masa	0.05 kg
Dostępne powłoki standardowe	Tak
Uwaga	Soczewki płasko-wypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wypukłych (SLB-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.
Średnica φD	φ30mm
Ogniskowa	70mm
Materiał	BK7
Długość fali projektowej	546.1nm
Współczynnik załamania nₑ	1.519
Błąd centrowania	<3′
Powłoka	Bez powłoki
Apertura użyteczna	90% średnicy
Jakość powierzchni (rysy–wżery)	60-40
Zakres powłoki antyrefleksyjnej	Bez powłoki
Ogniskowa f	70mm
Grubość brzegowa te	2mm
Grubość środkowa tc	5.2mm
Tylna ogniskowa fb	66.5mm
Promień krzywizny r	36.33mm

Karta katalogowa (PDF)

Bieg promieni dla tego modelu: apertura ⌀30 mm, ogniskowa 70 mm (f/2,3). Wiązka równoległa do osi skupia się w ognisku za soczewką. Proporcje zachowane: skala pozioma i pionowa są jednakowe. Bez uwzględnienia aberracji i grubości soczewki.

Modele CAD do pobrania

DXF (2D)IGES (3D)SAT (3D)STEP (3D)
