Soczewki sferyczne
Soczewki sferyczne o powierzchniach o stałym promieniu krzywizny to podstawowy i najczęściej stosowany typ elementu załamującego w układach optycznych. Kategoria obejmuje warianty płasko-wypukłe, dwuwypukłe, płasko-wklęsłe i dwuwklęsłe, dostępne w wielu średnicach i ogniskowych, z powłokami antyrefleksyjnymi dobranymi do zakresu 400-1600nm. Podstawowy element budowy układów obrazujących i ogniskujących.
Podkategorie
Soczewki sferyczne płasko-wypukłe
Soczewki płasko-wypukłe mają jedną powierzchnię płaską i jedną wypukłą, co czyni je uniwersalnym elementem ogniskującym o umiarkowanych aberracjach sferycznych przy prostym montażu. Typowo wykonane z BK7, dostępne m.in. z szerokopasmową powłoką antyrefleksyjną 400-1600 nm, dostępne w wielu kombinacjach średnicy i ogniskowej. Najczęściej wybierany typ soczewki do kolimacji i ogniskowania wiązki w laboratorium optycznym.
Soczewki sferyczne dwuwypukłe
Soczewki dwuwypukłe mają obie powierzchnie wypukłe o zbliżonym promieniu krzywizny, co przy tej samej mocy optycznej co soczewka płasko-wypukła daje mniejsze aberracje sferyczne. Dostępne z podłoża BK7 i N-BK7, z powłoką antyrefleksyjną w wybranym zakresie (VIS, IR) lub bez powłoki. Stosowane w układach obrazowania wymagających ograniczenia zniekształceń przy większych aperturach.
Soczewki sferyczne płasko-wklęsłe
Soczewki płasko-wklęsłe mają jedną powierzchnię płaską i jedną wklęsłą, dzięki czemu rozpraszają wiązkę światła i mają ujemną ogniskową - stosuje się je do korekcji zbieżności wiązki lub w układach z soczewkami dodatnimi. Dostępne z BK7 i N-BK7, z powłoką antyrefleksyjną dobraną do zakresu spektralnego lub bez powłoki. Typowy element ekspanderów wiązki i układów korekcyjnych.
Soczewki sferyczne dwuwklęsłe
Soczewki dwuwklęsłe mają obie powierzchnie wklęsłe, co daje ujemną moc optyczną przy mniejszych aberracjach niż porównywalna soczewka płasko-wklęsła. Dostępne z BK7, N-BK7 i szkła kwarcowego topionego, z powłoką antyrefleksyjną w różnych zakresach lub bez powłoki. Stosowane do rozpraszania wiązki w układach optycznych i ekspanderach wiązki laserowej.
SLB-B-N-BB
Soczewki biwklęsłe BK7 (AR 400 - 1600nm)
Materiał: BK7
Powłoka: AR 400-1600nm
Kształt: Dwuwklęsła
SLB-B-P-BB
Soczewki dwuwypukłe BK7 (AR 400 - 1600nm)
Materiał: BK7
Powłoka: AR 400-1600nm
Kształt: Dwuwypukła
SLB-N-BB
Soczewki płasko-wklęsłe BK7 (AR 400 - 1600nm)
Materiał: BK7
Powłoka: AR 400-1600nm
Kształt: Płasko-wklęsła
SLSQK-N
Soczewki płasko-wklęsłe z krzemionki topionej Excimer-Laser (bez powłoki)
Materiał: Excimer-Laser Fused Silica
Powłoka: Bez powłoki
Kształt: Płasko-wklęsła
SLSQ-B-N
Soczewki biwklęsłe z krzemionki topionej (bez powłoki)
Materiał: Fused Silica
Powłoka: Bez powłoki
Kształt: Dwuwklęsła
SLSQ-B-P
Soczewki dwuwypukłe z krzemionki topionej (bez powłoki)
Materiał: Fused Silica
Powłoka: Bez powłoki
Kształt: Dwuwypukła
SLSQ-N
Soczewki płasko-wklęsłe z krzemionki topionej (bez powłoki)
Materiał: Fused Silica
Powłoka: Bez powłoki
Kształt: Płasko-wklęsła
SLB-B-N-M
Soczewki biwklęsłe N-BK7 (AR 400-700nm)
Materiał: N-BK7
Powłoka: AR 400-700nm
Kształt: Dwuwklęsła

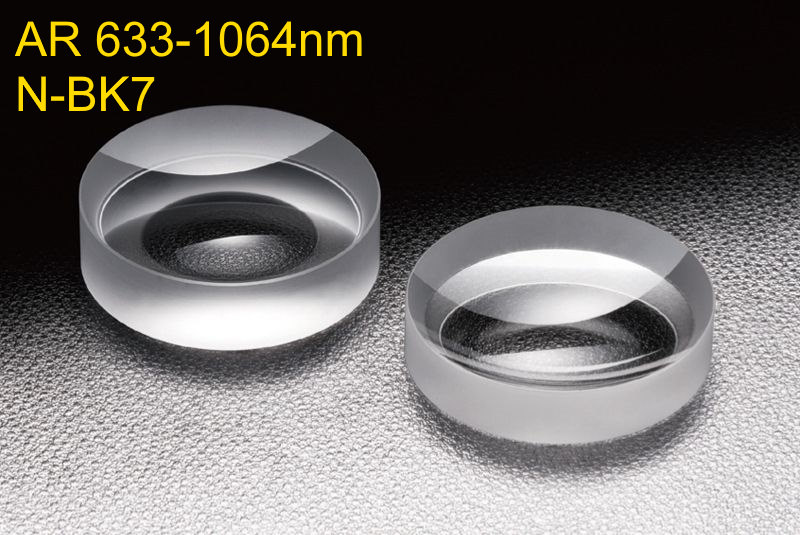

SLB-B-N-IR1
Soczewki biwklęsłe N-BK7 (AR 633-1064nm)
Materiał: N-BK7
Powłoka: AR 633-1064nm
Kształt: Dwuwklęsła

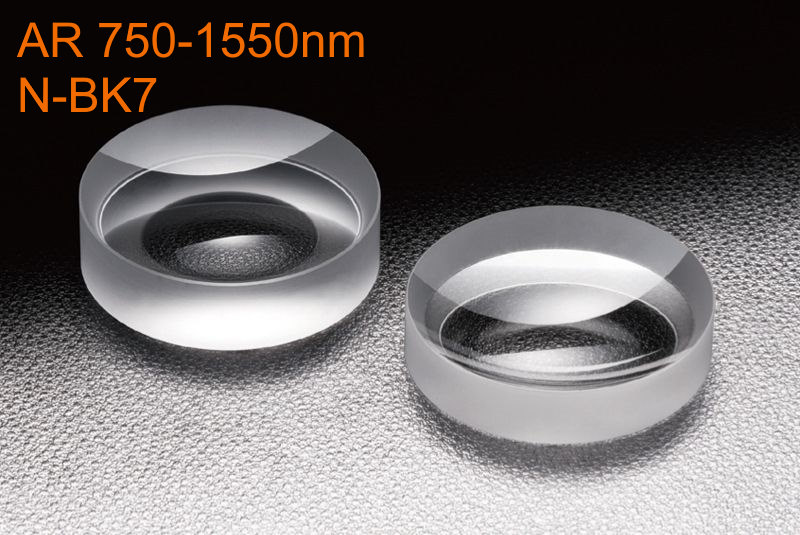

SLB-B-N-IR2
Soczewki biwklęsłe N-BK7 (AR 750-1550nm)
Materiał: N-BK7
Powłoka: AR 750-1550nm
Kształt: Dwuwklęsła

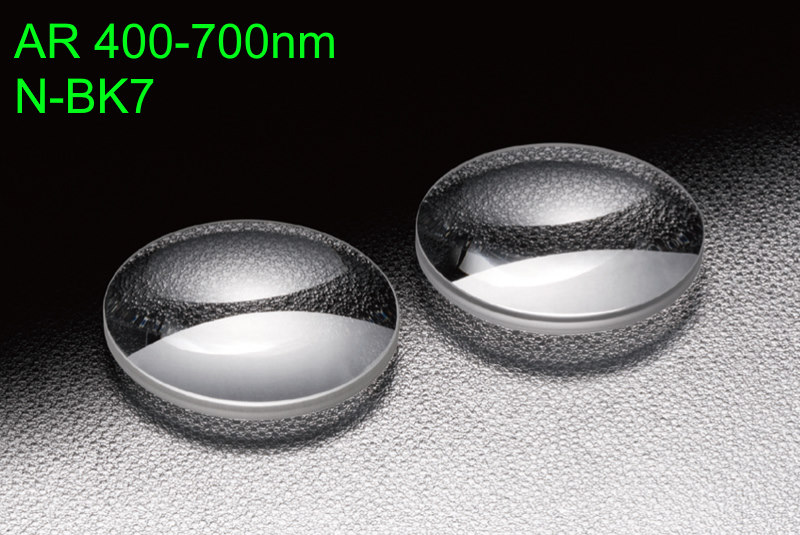

SLB-B-P-M
Soczewki dwuwypukłe N-BK7 (AR 400-700nm)
Materiał: N-BK7
Powłoka: AR 400-700nm
Kształt: Dwuwypukła

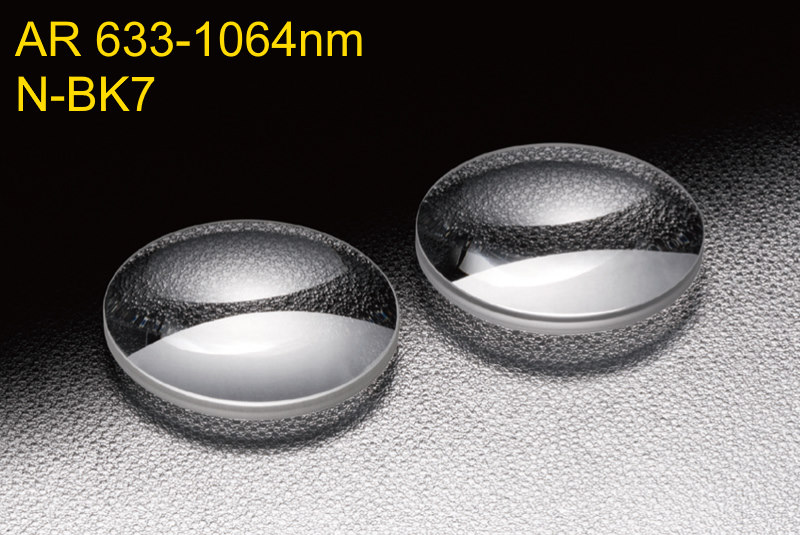

SLB-B-P-IR1
Soczewki dwuwypukłe N-BK7 (AR 633-1064nm)
Materiał: N-BK7
Powłoka: AR 633-1064nm
Kształt: Dwuwypukła
SLB-B-P-IR2
Soczewki dwuwypukłe N-BK7 (AR 750-1550nm)
Materiał: N-BK7
Powłoka: AR 750-1550nm
Kształt: Dwuwypukła

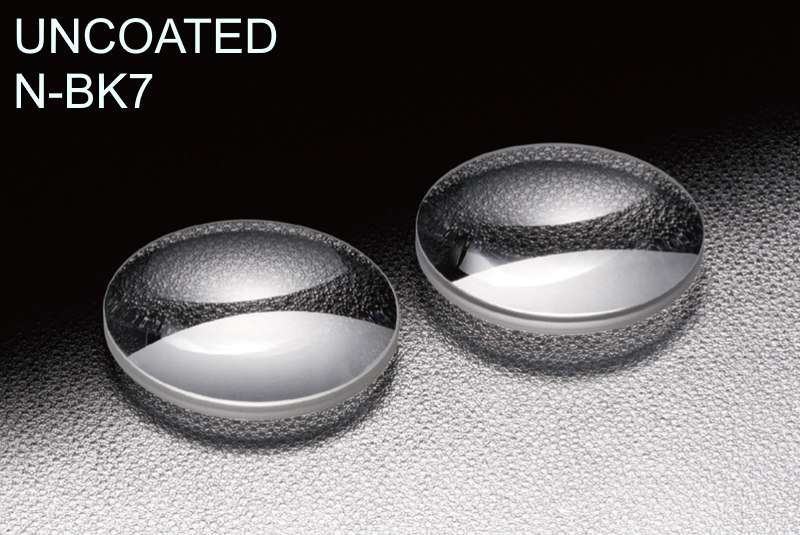

SLB-B-P
Soczewki dwuwypukłe N-BK7 (bez powłoki)
Materiał: N-BK7
Powłoka: Bez powłoki
Kształt: Dwuwypukła
SLB-N-M
Soczewki płasko-wklęsłe N-BK7 (AR 400-700nm)
Materiał: N-BK7
Powłoka: AR 400-700nm
Kształt: Płasko-wklęsła

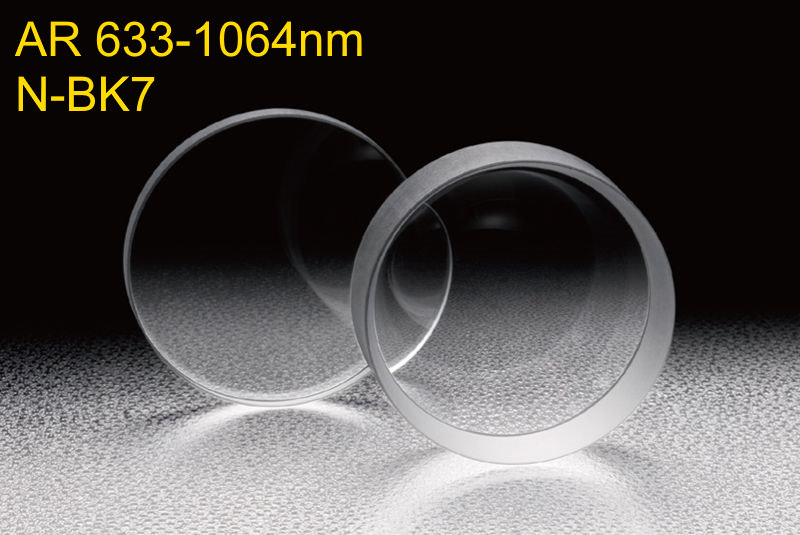

SLB-N-IR1
Soczewki płasko-wklęsłe N-BK7 (AR 633-1064nm)
Materiał: N-BK7
Powłoka: AR 633-1064nm
Kształt: Płasko-wklęsła

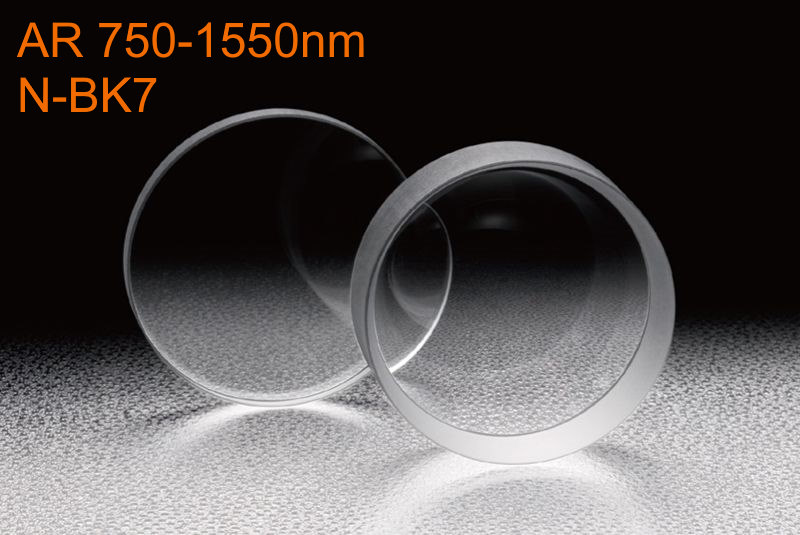

SLB-N-IR2
Soczewki płasko-wklęsłe N-BK7 (AR 750-1550nm)
Materiał: N-BK7
Powłoka: AR 750-1550nm
Kształt: Płasko-wklęsła

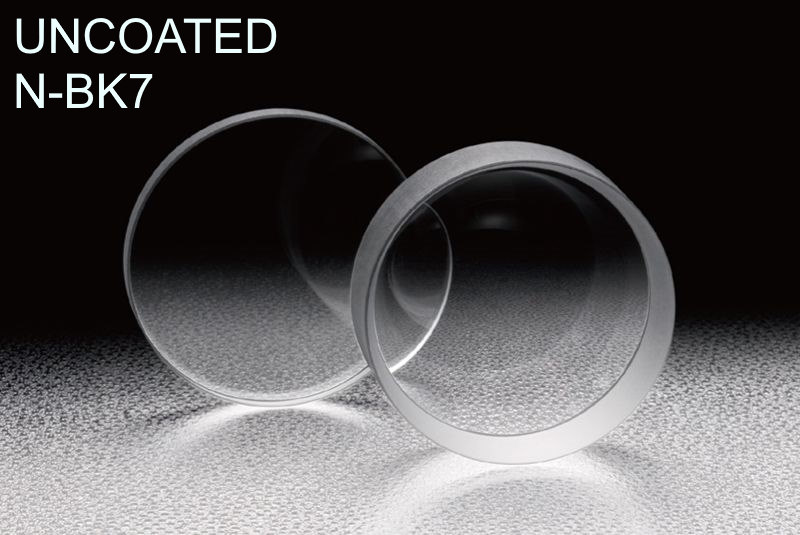

SLB-N
Soczewki płasko-wklęsłe N-BK7 (bez powłoki)
Materiał: N-BK7
Powłoka: Bez powłoki
Kształt: Płasko-wklęsła

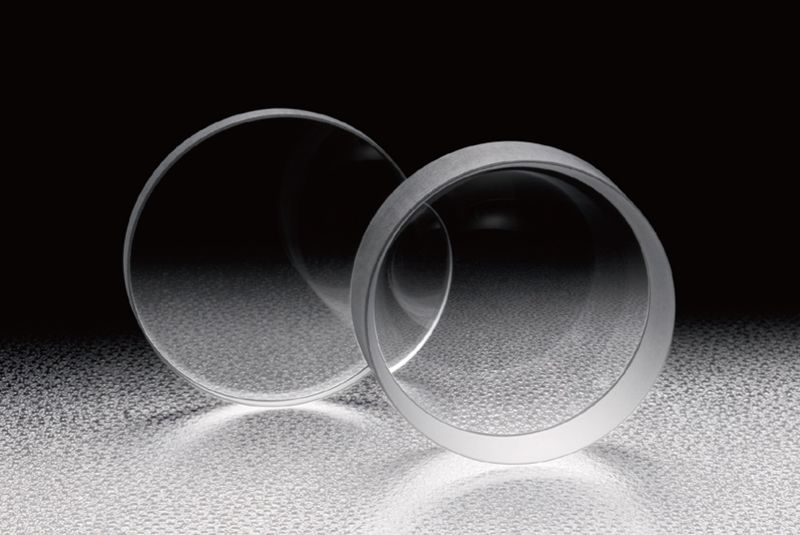

SLB-30-100NIR1
Soczewka płasko-wklęsła, średnica 30mm, ogniskowa −100mm, 633 - 1064nm
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Informacja dodatkowa: Soczewki dostępne są w szerokim wyborze, w tym w niestandardowych rozmiarach i ogniskowych. Oprócz standardowej powłoki oferujemy również powłokę antyrefleksyjną na zamówienie, dobraną do konkretnych długości fali.
S-SLB-10B-10PM
Ekonomiczna soczewka dwuwypukła BK7, średnica 10mm, ogniskowa 10.8mm, 400 - 700nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki dwuwypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek dwuwypukłych (SLB-B-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.

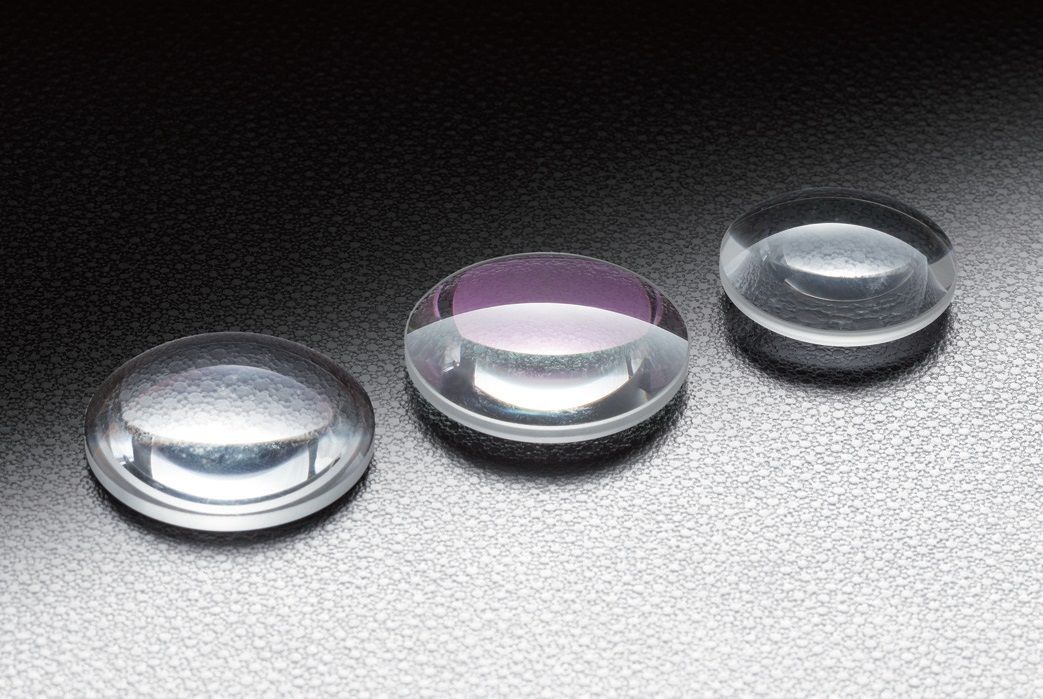

S-SLB-10B-10PIR1
Ekonomiczna soczewka dwuwypukła BK7, średnica 10mm, ogniskowa 10.8mm, 633 - 1064nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki dwuwypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek dwuwypukłych (SLB-B-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.
S-SLB-10B-10PIR2
Ekonomiczna soczewka dwuwypukła BK7, średnica 10mm, ogniskowa 10.8mm, 750 - 1550nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki dwuwypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek dwuwypukłych (SLB-B-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.
S-SLB-10B-10P
Ekonomiczna soczewka dwuwypukła BK7, średnica 10mm, ogniskowa 10.8mm, bez powłoki (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Tak
Uwaga: Soczewki dwuwypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek dwuwypukłych (SLB-B-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.
