Jaka jest ogniskowa i apertura modelu S-SLB-15-30P?

Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 15mm, ogniskowa 30mm, bez powłoki ma ogniskową 30 mm i aperturę ⌀15 mm, co odpowiada światłości f/2,0.

Z jakiego materiału wykonano S-SLB-15-30P?

Element wykonano z materiału: BK7. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.

Czy S-SLB-15-30P ma powłokę antyrefleksyjną?

Nie — ten wariant jest bez powłoki. W ofercie OptoSigma zwykle dostępne są odpowiedniki tego samego elementu z powłokami na różne zakresy; chętnie wskażemy właściwy wariant.

Czy do S-SLB-15-30P dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje S-SLB-15-30P i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą S-SLB-15-30P?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: S-SLB-15-30P

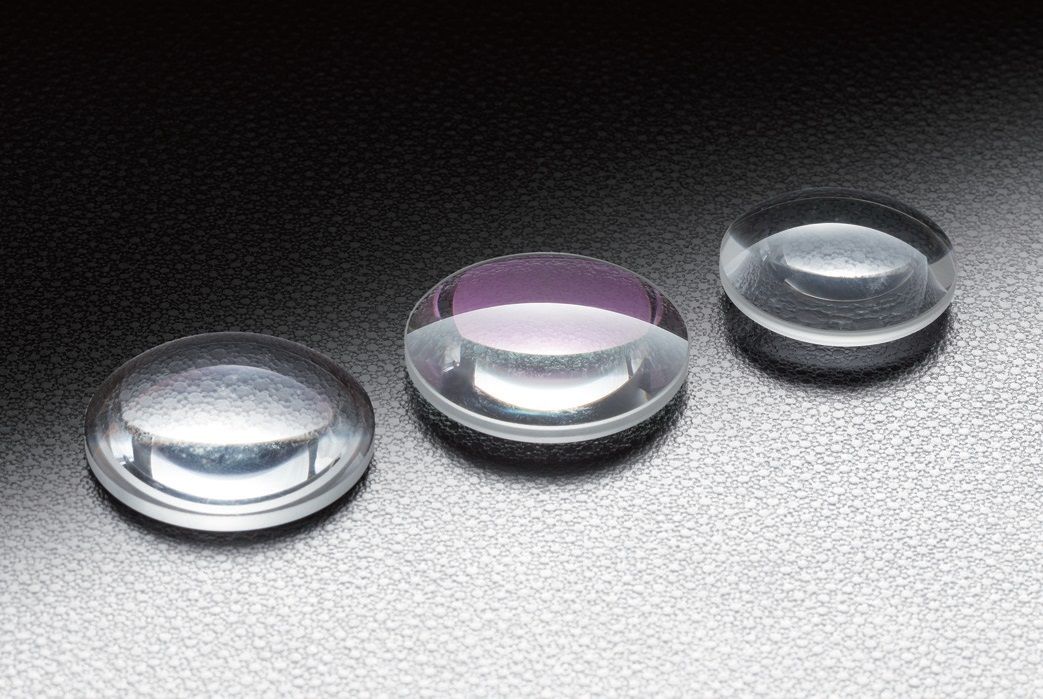

Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 15mm, ogniskowa 30mm, bez powłoki

Name: Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 15mm, ogniskowa 30mm, bez powłoki
Brand: OptoSigma
SKU: S-SLB-15-30P

Reasonable Plano Convex Lens BK7 15mm Diameter 30mm Focal Length Uncoated

◦Posiada te same parametry co soczewka płasko-wypukła (SLB-P), z wyjątkiem jakości powierzchni, i jest idealna do eksperymentów oraz zastosowań niewymagających wysokiej precyzji. ◦Dostępne są dwa typy soczewek: soczewka płasko-wypukła o niskiej aberracji sferycznej oraz soczewka dwuwypukła stosowana do skrócenia ogniskowej. ◦Oprócz wersji bez powłoki dostępne są trzy rodzaje powłok antyrefleksyjnych: dla zakresu widzialnego, bliskiej podczerwieni i podczerwieni.

Specyfikacja

Masa	0.05 kg
Dostępne powłoki standardowe	Tak
Uwaga	Soczewki płasko-wypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wypukłych (SLB-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.
Średnica φD	φ15mm
Ogniskowa	30mm
Materiał	BK7
Długość fali projektowej	546.1nm
Współczynnik załamania nₑ	1.519
Błąd centrowania	<3′
Powłoka	Bez powłoki
Apertura użyteczna	90% średnicy
Jakość powierzchni (rysy–wżery)	60-40
Zakres powłoki antyrefleksyjnej	Bez powłoki
Ogniskowa f	30mm
Grubość brzegowa te	2mm
Grubość środkowa tc	3.9mm
Tylna ogniskowa fb	27.4mm
Promień krzywizny r	15.57mm

Karta katalogowa (PDF)

Bieg promieni dla tego modelu: apertura ⌀15 mm, ogniskowa 30 mm (f/2,0). Wiązka równoległa do osi skupia się w ognisku za soczewką. Proporcje zachowane: skala pozioma i pionowa są jednakowe. Bez uwzględnienia aberracji i grubości soczewki.

Modele CAD do pobrania

DXF (2D)IGES (3D)SAT (3D)STEP (3D)
