Z jakiego materiału wykonano S-SLB-20B-50NM?

Element wykonano z materiału: BK7. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.

W jakim zakresie długości fali pracuje S-SLB-20B-50NM?

Powłoka tego modelu obejmuje zakres 400–700 nm. Poza tym zakresem parametry odbicia lub transmisji mogą odbiegać od specyfikacji.

Czy do S-SLB-20B-50NM dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje S-SLB-20B-50NM i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą S-SLB-20B-50NM?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: S-SLB-20B-50NM

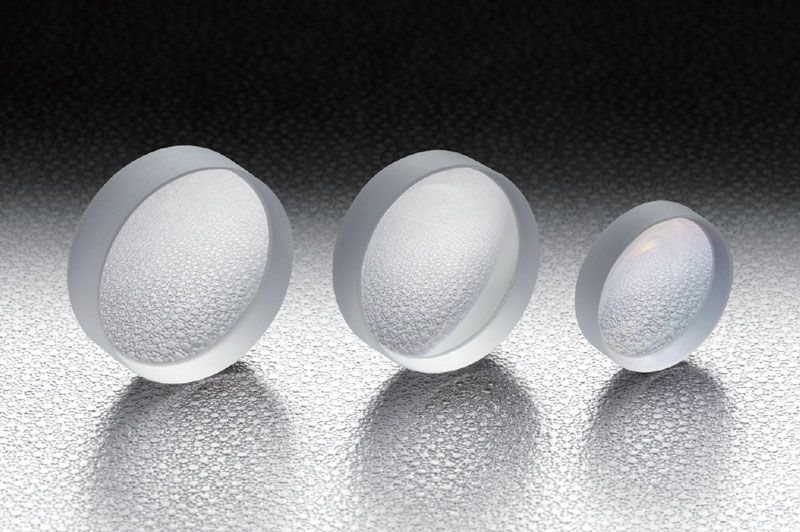

Ekonomiczna soczewka wklęsła BK7, średnica 20mm, ogniskowa -49.7mm, 400 - 700nm (seria Reasonable)

Name: Ekonomiczna soczewka wklęsła BK7, średnica 20mm, ogniskowa -49.7mm, 400 - 700nm (seria Reasonable)
Brand: OptoSigma
SKU: S-SLB-20B-50NM

Reasonable Concave Lens BK7 20mm Diameter -49.7mm Focal Length 400 - 700nm

◦Posiada te same parametry co soczewka wklęsła (SLB-N), z wyjątkiem jakości powierzchni, i jest idealna do eksperymentów oraz zastosowań niewymagających wysokiej precyzji. ◦Dostępne są dwa typy soczewek: soczewka płasko-wklęsła o niskiej aberracji sferycznej oraz soczewka dwuwklęsła stosowana do skrócenia ogniskowej. ◦Oprócz wersji bez powłoki dostępne są trzy rodzaje powłok antyrefleksyjnych: dla zakresu widzialnego, bliskiej podczerwieni i podczerwieni.

Specyfikacja

Masa	0.05 kg
Dostępne powłoki standardowe	Nie
Uwaga	Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji.
Średnica φD	φ20mm
Ogniskowa	−49.7mm
Materiał	BK7
Długość fali projektowej	546.1nm
Współczynnik załamania nₑ	1.519
Błąd centrowania	<3′
Powłoka	Szerokopasmowa wielowarstwowa powłoka antyrefleksyjna (400–700 nm)
Transmisja	> średnio 99%
Próg uszkodzenia laserowego	4 J/cm² (czas impulsu 10 ns, częstotliwość powtarzania 20 Hz)
Apertura użyteczna	85% średnicy
Jakość powierzchni (rysy–wżery)	60-40
Zakres powłoki antyrefleksyjnej	400 - 700nm
Ogniskowa f	−49.7mm
Grubość brzegowa te	3.9mm
Grubość środkowa tc	2mm
Tylna ogniskowa fb	−50.3mm
Promień krzywizny r	51.90mm

Karta katalogowa (PDF)

Modele CAD do pobrania

DXF (2D)IGES (3D)SAT (3D)STEP (3D)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest apertura modelu S-SLB-20B-50NM?: Ekonomiczna soczewka wklęsła BK7, średnica 20mm, ogniskowa -49.7mm, 400 - 700nm (seria Reasonable) ma aperturę ⌀20 mm.
Z jakiego materiału wykonano S-SLB-20B-50NM?: Element wykonano z materiału: BK7. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.
W jakim zakresie długości fali pracuje S-SLB-20B-50NM?: Powłoka tego modelu obejmuje zakres 400–700 nm. Poza tym zakresem parametry odbicia lub transmisji mogą odbiegać od specyfikacji.
Czy do S-SLB-20B-50NM dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje S-SLB-20B-50NM i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą S-SLB-20B-50NM?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
