Ekonomiczna soczewka dwuwypukła BK7, średnica 5mm, ogniskowa 20.2mm, 633 - 1064nm (seria Reasonable) ma ogniskową 20,2 mm i aperturę ⌀5 mm, co odpowiada światłości f/4,0.

Z jakiego materiału wykonano S-SLB-05B-20PIR1?

Element wykonano z materiału: BK7. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.

W jakim zakresie długości fali pracuje S-SLB-05B-20PIR1?

Powłoka tego modelu obejmuje zakres 633–1064 nm. Poza tym zakresem parametry odbicia lub transmisji mogą odbiegać od specyfikacji.

Czy do S-SLB-05B-20PIR1 dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje S-SLB-05B-20PIR1 i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą S-SLB-05B-20PIR1?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: S-SLB-05B-20PIR1

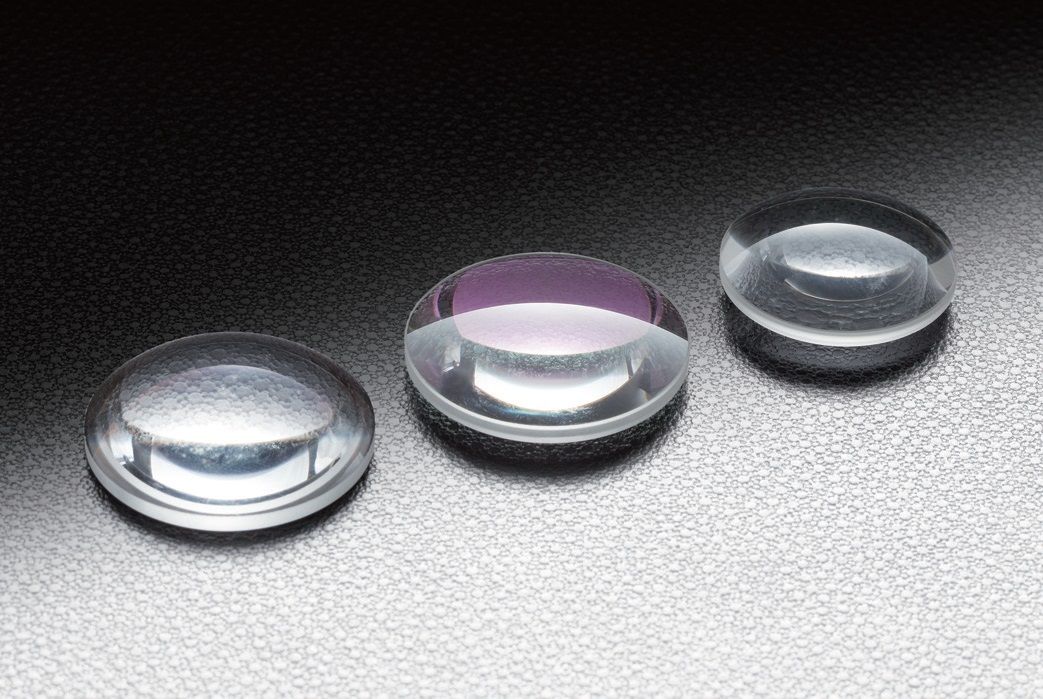

Ekonomiczna soczewka dwuwypukła BK7, średnica 5mm, ogniskowa 20.2mm, 633 - 1064nm (seria Reasonable)

Name: Ekonomiczna soczewka dwuwypukła BK7, średnica 5mm, ogniskowa 20.2mm, 633 - 1064nm (seria Reasonable)
Brand: OptoSigma
SKU: S-SLB-05B-20PIR1

Reasonable Biconvex Lens BK7 5mm Diameter 20.2mm Focal Length 633 - 1064nm

◦Posiada te same parametry co soczewka dwuwypukła (SLB-N-P), z wyjątkiem jakości powierzchni, i jest idealna do eksperymentów oraz zastosowań niewymagających wysokiej precyzji. ◦Dostępne są dwa typy soczewek: soczewka płasko-wypukła o niskiej aberracji sferycznej oraz soczewka dwuwypukła stosowana do skrócenia ogniskowej. ◦Oprócz wersji bez powłoki dostępne są trzy rodzaje powłok antyrefleksyjnych: dla zakresu widzialnego, bliskiej podczerwieni i podczerwieni.

Specyfikacja

Masa	0.05 kg
Dostępne powłoki standardowe	Nie
Uwaga	Soczewki dwuwypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek dwuwypukłych (SLB-B-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.
Średnica φD	φ5mm
Ogniskowa	20.2mm
Materiał	BK7
Długość fali projektowej	546.1nm
Współczynnik załamania nₑ	1.519
Błąd centrowania	<3′
Powłoka	Szerokopasmowa wielowarstwowa powłoka antyrefleksyjna (633–1064 nm)
Transmisja	> średnio 98.5%
Próg uszkodzenia laserowego	4 J/cm² (czas impulsu 10 ns, częstotliwość powtarzania 20 Hz)
Apertura użyteczna	85% średnicy (dla φD < φ10 mm: 83% średnicy)
Jakość powierzchni (rysy–wżery)	60-40
Zakres powłoki antyrefleksyjnej	633 - 1064nm
Ogniskowa f	20.2mm
Grubość brzegowa te	1.1mm
Grubość środkowa tc	1.4mm
Tylna ogniskowa fb	19.8mm
Promień krzywizny r	20.76mm

Karta katalogowa (PDF)

Bieg promieni dla tego modelu: apertura ⌀5 mm, ogniskowa 20,2 mm (f/4,0). Wiązka równoległa do osi skupia się w ognisku za soczewką. Proporcje zachowane: skala pozioma i pionowa są jednakowe. Bez uwzględnienia aberracji i grubości soczewki.

Modele CAD do pobrania

DXF (2D)IGES (3D)SAT (3D)STEP (3D)
