SKU: KSPB-906M

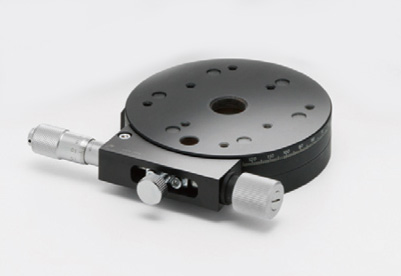

Stolik obrotowy z łożyskiem krzyżowym, średnica 90mm, mosiężny, 360° ręczny obrót, +/-5° precyzyjna regulacja, napęd mikrometryczny, gwinty M4

Name: Stolik obrotowy z łożyskiem krzyżowym, średnica 90mm, mosiężny, 360° ręczny obrót, +/-5° precyzyjna regulacja, napęd mikrometryczny, gwinty M4
Brand: OptoSigma
SKU: KSPB-906M

90mm Diameter, Brass, Crossed-Roller Bearing Rotation Stage, 360 Deg Manual Rotation, +/-5 Deg Fine Adjustment, Micrometer Drive, M4 Threads

Niskoprofilowe etapy obrotowe oferują szorstką regulację obrotu o 360° oraz precyzyjną regulację (za pomocą głowicy mikrometrycznej lub śruby o drobnym skoku). Bezpośrednio obracaj górną płytę etapu w celu szorstkiej regulacji, a następnie zablokuj śrubę sprzęgła i użyj głowicy mikrometrycznej lub śruby o drobnym skoku (±5°) do precyzyjnej regulacji.

Specyfikacja

Masa	1.3 kg
Informacja dodatkowa	Przyrostek F w numerze części. Większość stolików można montować bezpośrednio do stolików liniowych o odpowiednim rozmiarze w celu regulacji wielu osi. Dostępne są płytki adaptacyjne do montażu stolików i akcesoriów innych rozmiarów. Przyrostek FP oznacza produkty ze śrubami o drobnym skoku zamiast standardowych mikrometrów. Śruby o drobnym skoku mają skok gwintu 0.25 mm i wymagają do regulacji klucza imbusowego lub opcjonalnego klucza imbusowego z pokrętłem (KCL).
Rozmiar stolika	φ90mm
Zakres obrotu	zgrubny 360°, precyzyjny ±5°
Obciążalność	147N(15.0kgf)
Gwint montażowy	M4
Rozdzielczość odczytu skali	5′
Rozdzielczość odczytu mikrometru	ok. 41.25″
Rodzaj prowadnicy	Wałeczkowa krzyżowa
Materiał główny	Mosiądz
Wykończenie	Chrom super czarny
Maks. obciążenie momentem	5.0N･m
Sztywność momentowa	0.2″/N･cm
Równoległość	50µm
Bicie promieniowe	20µm
Bicie kątowe	20µm

Karta katalogowa (PDF)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Dostępne modele (2)

SKU	Opis	Średnica	Materiał	Łożysko	Gwinty	Obrót
KSPB-906M-M6	Stolik obrotowy z łożyskiem krzyżowym, mosiężny, średnica 90mm, ręczny obrót 360°, precyzyjna regulacja +/-5°, napęd mikrometryczny, gwinty M6	90 mm	Mosiądz	Wałeczkowe krzyżowe	M6	360°
KSPB-906M-M6-PDM	Zmotoryzowany stolik obrotowy z łożyskiem krzyżowym, mosiężny, średnica 90mm, 360° ręczny obrót, 8° precyzyjna regulacja, napęd piezomotorem, gwinty M6	—	—	—	—	—
