Stoliki pozycjonujące ręczne

Stolik pozycjonujący wygląda na element prosty: przesuwa albo obraca to, co na nim postawisz. Kłopot polega na tym, że karty katalogowe podają kilkanaście parametrów, a trzy najczęściej mylone ze sobą rozstrzygają o tym, czy stolik nadaje się do zadania.

Zacznijmy właśnie od nich.

Rozdzielczość, powtarzalność, dokładność — trzy różne rzeczy

To nie są synonimy i wybór na podstawie samej rozdzielczości jest najczęstszym błędem przy zamawianiu.

Rozdzielczość w kartach stolików ręcznych to zwykle rozdzielczość odczytu — najmniejsza działka na bębnie mikrometru, przeliczona przez skok śruby. Mówi, jak małą zmianę da się odczytać albo nastawić, i nie jest obietnicą, że stolik naprawdę wykona ruch tej wielkości.

Realny najmniejszy ruch opisuje osobny parametr — najmniejszy przyrost ruchu (ang. *minimum incremental motion*). Ogranicza go tarcie statyczne, sprężystość mechanizmu, napięcie wstępne i obciążenie. W praktyce wygląda to tak, że bęben obraca się o działkę, stolik chwilę stoi, po czym przeskakuje o więcej, niż zadano. Jeśli zależy Ci na naprawdę drobnych przesunięciach, szukaj tej wartości, a nie samej podziałki.

W kartach stolików ręcznych parametr ten bywa jednak podawany rzadko — częściej spotyka się go u zmotoryzowanych. Jeśli go nie ma, trzeba go oszacować pośrednio: po typie prowadnicy, napięciu wstępnym, obciążeniu i klasie konstrukcji, a przy krytycznym zastosowaniu po prostu sprawdzić próbą. Zapytaj nas — przy części modeli mamy dane spoza karty.

Powtarzalność to zdolność wrócenia w to samo miejsce. Jeśli dojeżdżasz zawsze z tej samej strony, powtarzalność bywa znacznie lepsza niż dokładność — i w wielu zastosowaniach to ona się liczy, bo wystarcza wrócić do raz znalezionego położenia.

Dokładność to zgodność rzeczywistego przemieszczenia z odczytem. Ogranicza ją błąd skoku śruby, luzy, odkształcenia, temperatura i geometria montażu.

Uwaga na nazewnictwo: różni producenci rozumieją „dokładność" różnie. W kartach stolików bywa, że *travel accuracy* opisuje prostoliniowość ruchu oraz błędy kątowe, a nie zgodność odczytu z przemieszczeniem. Zanim porównasz dwie wartości z dwóch katalogów, sprawdź ich definicje — inaczej porównujesz różne rzeczy.

Praktyczny wniosek: jeśli ustawiasz element na maksimum sygnału, potrzebujesz drobnego rzeczywistego kroku i powtarzalności. Jeśli musisz przejechać zadaną odległość i ufać odczytowi — potrzebujesz dokładności, a wtedy sama skala mikrometru może nie wystarczyć.

Luz zwrotny i jak z nim żyć

Przy zmianie kierunku ruchu śruba obraca się przez chwilę, zanim stolik ruszy — to luz zwrotny. Objawia się tym, że wracając w to samo miejsce z przeciwnej strony, trafiasz gdzie indziej.

Luz da się konstrukcyjnie ograniczyć albo wyeliminować — służą do tego napięcie wstępne sprężyną i nakrętki przeciwluzowe. Nawet wtedy zostają jednak histereza sprężysta i tarcie statyczne, które dają podobny objaw, choć innego pochodzenia.

Niezależnie od konstrukcji warto przyjąć nawyk: dojeżdżaj do punktu zawsze z tej samej strony. Jeśli przestrzelisz, cofnij się wyraźnie i podjedź ponownie w tym samym kierunku. To ogranicza wpływ luzu — ale nie zastępuje wymaganej czułości, sztywności ani stabilności stolika. Jeśli konstrukcja jest za słaba do zadania, nawyk tego nie naprawi.

Prowadnica: tu zapada decyzja o klasie stolika

Poniższa tabela opisuje tendencje, nie ranking. Obciążalność, sztywność i prostoliniowość zależą przede wszystkim od wielkości, geometrii i napięcia wstępnego konkretnej konstrukcji — istnieją stoliki kulkowe o dużej nośności i wałeczkowe o niewielkiej. Decyzję opieraj na liczbach z karty danego modelu.

Różnicy między ślizgową a wałeczkową krzyżową nie widać wyłącznie w liczbach — czuć ją przy ręcznym ustawianiu. Prowadnica ślizgowa ma wyraźne tarcie statyczne, przez co stolik „skacze" przy bardzo małych przesunięciach. Przy dostrajaniu optyki na maksimum sygnału to realna przeszkoda.

Błąd Abbego: dlaczego stolik myli się bardziej, niż podaje karta

To zagadnienie pomijane w katalogach, a potrafi zdominować budżet błędu.

Stolik nigdy nie przesuwa się idealnie prostoliniowo — ma resztkowy obrót wokół osi poprzecznych (pochylenie i odchylenie). Jeśli punkt, który Cię interesuje, jest odsunięty od osi, względem której podano położenie — czyli od osi odczytu albo osi pomiaru — ten mały obrót zamienia się w błąd położenia:

e ≈ h · θ

gdzie h to prostopadłe odsunięcie punktu roboczego od osi odniesienia, a θ to odpowiadający mu błąd kątowy w radianach.

Przykład. Punkt roboczy odsunięty o h = 100 mm, resztkowe pochylenie 20 sekund kątowych. Zamiana na radiany: 20″ / 206265 = 9,70 × 10⁻⁵ rad. Stąd:

e ≈ 100 mm × 9,70·10⁻⁵ = 0,0097 mm ≈ 9,7 µm

Prawie dziesięć mikrometrów — z samej geometrii montażu, zanim doliczymy prostoliniowość i pozostałe składowe błędu. Przy stoliku o działce mikrometru 1 µm oznacza to, że o wyniku decyduje sposób zabudowy, a nie podziałka na bębnie.

Wniosek praktyczny: trzymaj punkt roboczy jak najbliżej osi odniesienia i jak najniżej nad stolikiem. Wysoka wieża z kilku elementów to najprostszy sposób na zmarnowanie precyzji, za którą zapłaciłeś.

Piętrowanie stolików

Układy XY i XYZ buduje się, stawiając stoliki jeden na drugim. Trzy rzeczy, o których warto pamiętać:

Dolny stolik dźwiga wszystko powyżej. Jego obciążalność musi uwzględnić masę pozostałych stolików, nie tylko próbki. Przy trzech piętrach masa samych stolików bywa większa niż masa badanego elementu.

Błędy się sumują. Odchylenia kątowe każdego piętra dodają się, a przez błąd Abbego rosną wraz z wysokością wieży. Trzypiętrowy układ ma zwykle wyraźnie gorszą geometrię niż pojedynczy stolik.

Obciążenie pionowe to inna sprawa niż poziome. Stolik ustawiony pionowo (oś Z) pracuje przeciwko grawitacji: część mechanizmów sama się cofa pod obciążeniem, a obciążalność w tej orientacji bywa znacznie niższa niż w poziomej. Sprawdź w karcie, czy podana wartość dotyczy montażu poziomego czy dowolnego, i czy stolik ma blokadę.

Napęd: co daje mikrometr, a co śruba

• Głowica mikrometryczna — czytelna skala, dobra rozdzielczość, wygodna regulacja. Zakres ograniczony, typowo do kilkudziesięciu milimetrów.
• Mikrometr różnicowy — dwa stopnie: zgrubny i precyzyjny, ten drugi o rozdzielczości rzędu dziesiątych części mikrometra. Do ustawień, w których trzeba i przejechać dystans, i dostroić się na końcu.
• Śruba o drobnym skoku bez skali — tańsza, gdy odczyt nie jest potrzebny, bo i tak ustawiasz na maksimum sygnału.
• Blokada — po ustawieniu warto móc zablokować stolik. Uwaga: dokręcenie blokady często przesuwa stolik o kilka mikrometrów. Jeśli to problem, szukaj konstrukcji z blokadą o minimalnym wpływie i sprawdź położenie po zablokowaniu.

Stoliki obrotowe i goniometryczne

Obrotowy obraca wokół osi prostopadłej do blatu. Kluczowe parametry to bicie promieniowe i osiowe — czyli o ile oś obrotu ucieka w bok i jak bardzo blat faluje. Przy elemencie optycznym oddalonym od osi te wartości przekładają się wprost na przesunięcie wiązki.

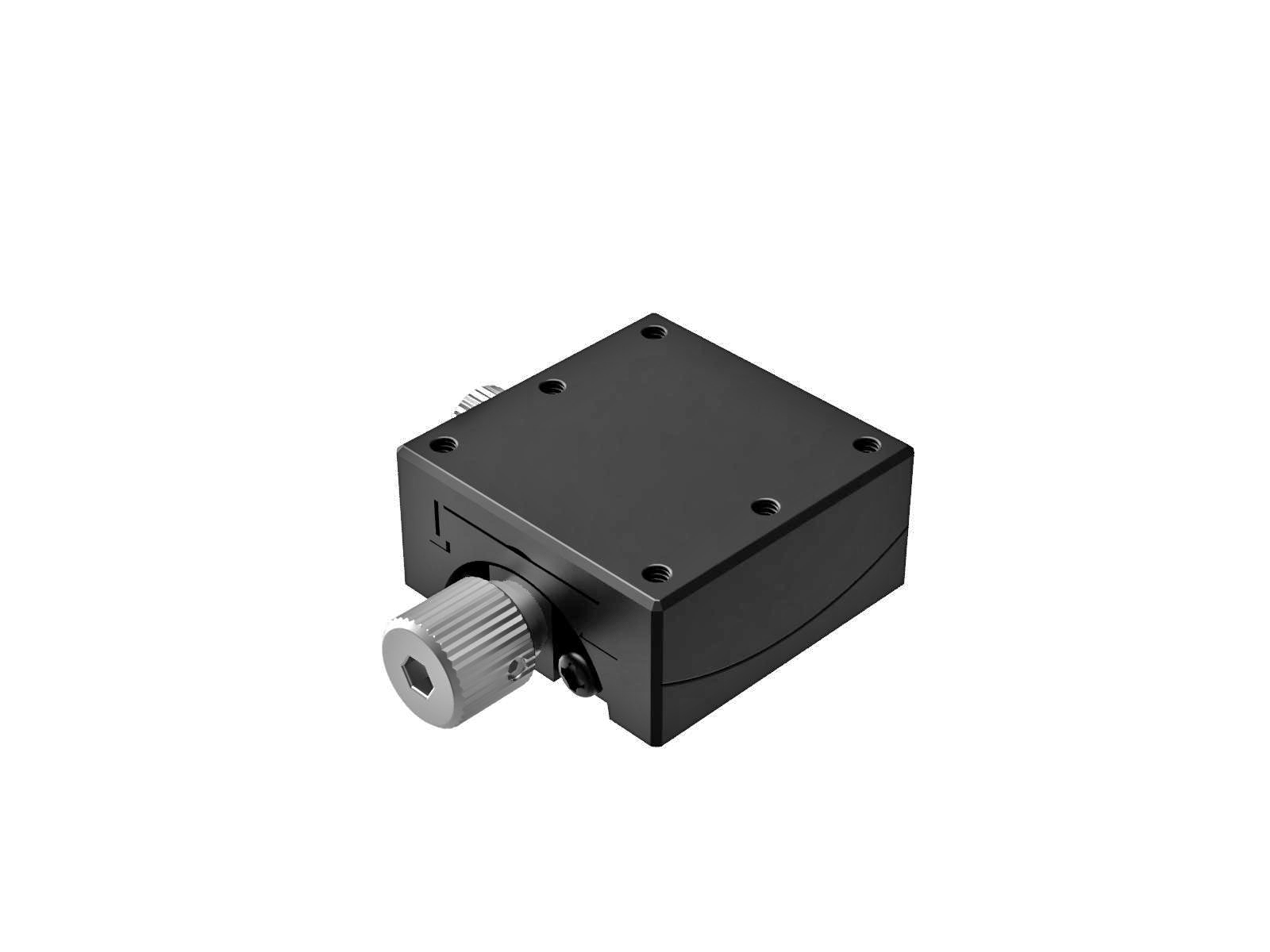

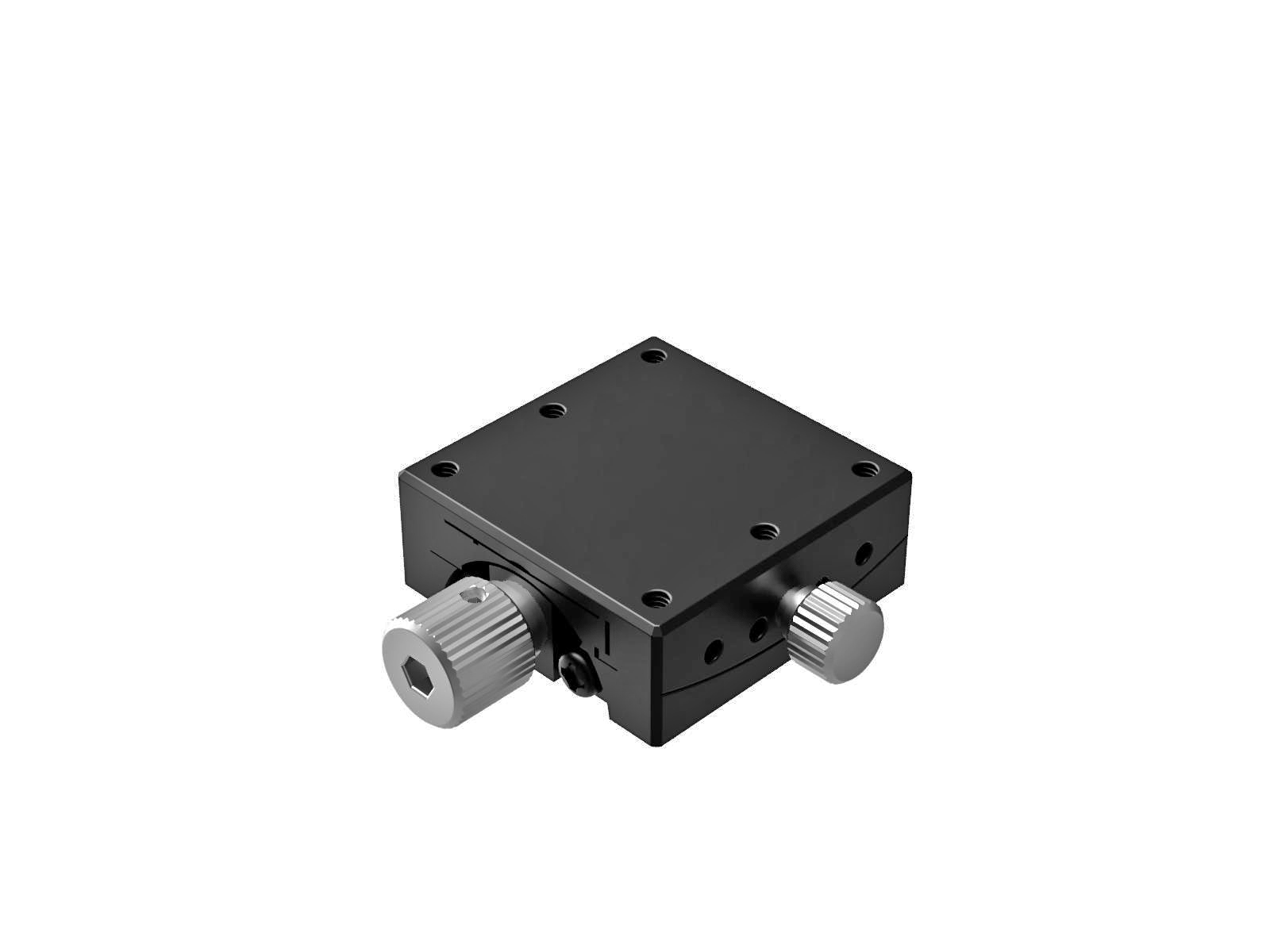

Goniometryczny obraca wokół osi leżącej powyżej blatu, w zadanej odległości. To jego cała istota: jeśli umieścisz element dokładnie na wysokości środka obrotu, będzie się on obracał bez przesuwania. Wysokość środka obrotu jest podana w karcie i trzeba ją dobrać do wysokości elementu, bo inaczej cały sens goniometru znika.

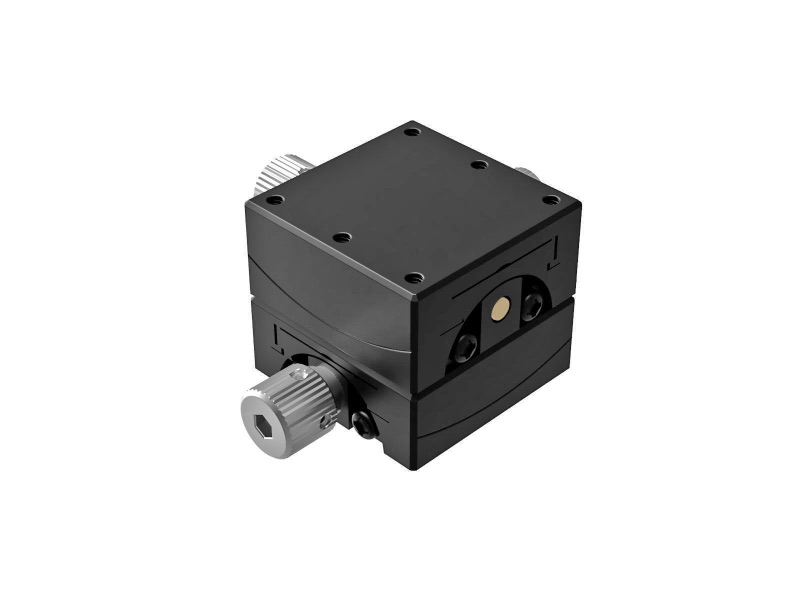

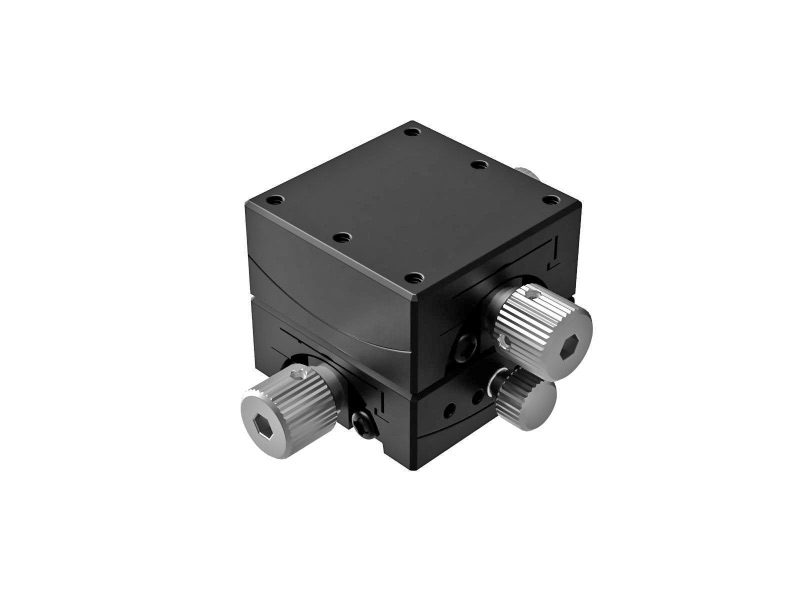

Dwa goniometry ustawione prostopadle dają regulację kątową w dwóch osiach wokół wspólnego punktu — typowe rozwiązanie przy ustawianiu próbek i detektorów.

Materiał i warunki pracy

• Aluminium — lekkie i tanie, wybór domyślny.
• Stal nierdzewna — sztywniejsza, cięższa, odporniejsza chemicznie; lepsza tam, gdzie liczy się stabilność albo występuje agresywne środowisko.
• Wykonanie próżniowe — to nie jest zwykły stolik użyty w komorze. Różni się smarem, materiałami uszczelnień i odgazowaniem; zwykły stolik zanieczyści komorę i uniemożliwi uzyskanie próżni. Jeśli stolik ma pracować w próżni, powiedz to od razu.

Kiedy stolik ręczny nie wystarczy

• Gdy ruch trzeba powtarzać automatycznie albo skanować — potrzebny jest stolik zmotoryzowany z kontrolerem.
• Gdy wymagany jest powtarzalny ruch poniżej ułamka mikrometra — wchodzą w grę precyzyjne stoliki zmotoryzowane z enkoderem liniowym (rozdzielczości 0,1 µm i poniżej), a przy wymaganiach nanometrowych i krótkim skoku — napędy piezoelektryczne i stoliki giętkie.
• Gdy pozycja musi być znana bezwzględnie — sama skala nie wystarczy. Potrzebny jest enkoder absolutny albo inkrementalny z powtarzalnym bazowaniem; sam enkoder na śrubie nie widzi luzu ani ugięcia po stronie obciążenia, więc przy wysokich wymaganiach stosuje się enkoder liniowy umieszczony możliwie blisko punktu roboczego.
• Gdy zakres przekracza kilkadziesiąt milimetrów przy zachowaniu precyzji — wtedy sensowniejsze są prowadnice liniowe z osobnym napędem.

Najczęstsze błędy

• Wybór stolika po samej rozdzielczości. To zwykle rozdzielczość ODCZYTU i nie mówi nic o najmniejszym rzeczywistym ruchu, powtarzalności ani dokładności.
• Pominięcie błędu Abbego — punkt roboczy odsunięty od osi odniesienia psuje wynik bardziej niż klasa samego stolika.
• Dojeżdżanie do punktu z obu stron — luz zwrotny sprawia, że wynik zależy od kierunku.
• Obciążalność liczona bez masy stolików leżących wyżej w układzie XYZ.
• Użycie w pionie stolika o obciążalności podanej dla poziomu.
• Zapomnienie o wysokości środka obrotu goniometru — element ustawiony na innej wysokości obraca się i przesuwa jednocześnie.
• Zwykły stolik w komorze próżniowej — smar i materiały uniemożliwią uzyskanie próżni.

Jeśli nie masz pewności, jaki stolik pasuje do Twojego układu, opisz nam zadanie: wymagany zakres i krok, masę i wymiary elementu, orientację montażu, wysokość punktu roboczego nad stolikiem oraz to, czy pozycja ma być powtarzalna czy znana bezwzględnie. Dobór komponentów jest częścią naszej pracy.
