Czy do KSPB-1206MH dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje KSPB-1206MH i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą KSPB-1206MH?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: KSPB-1206MH

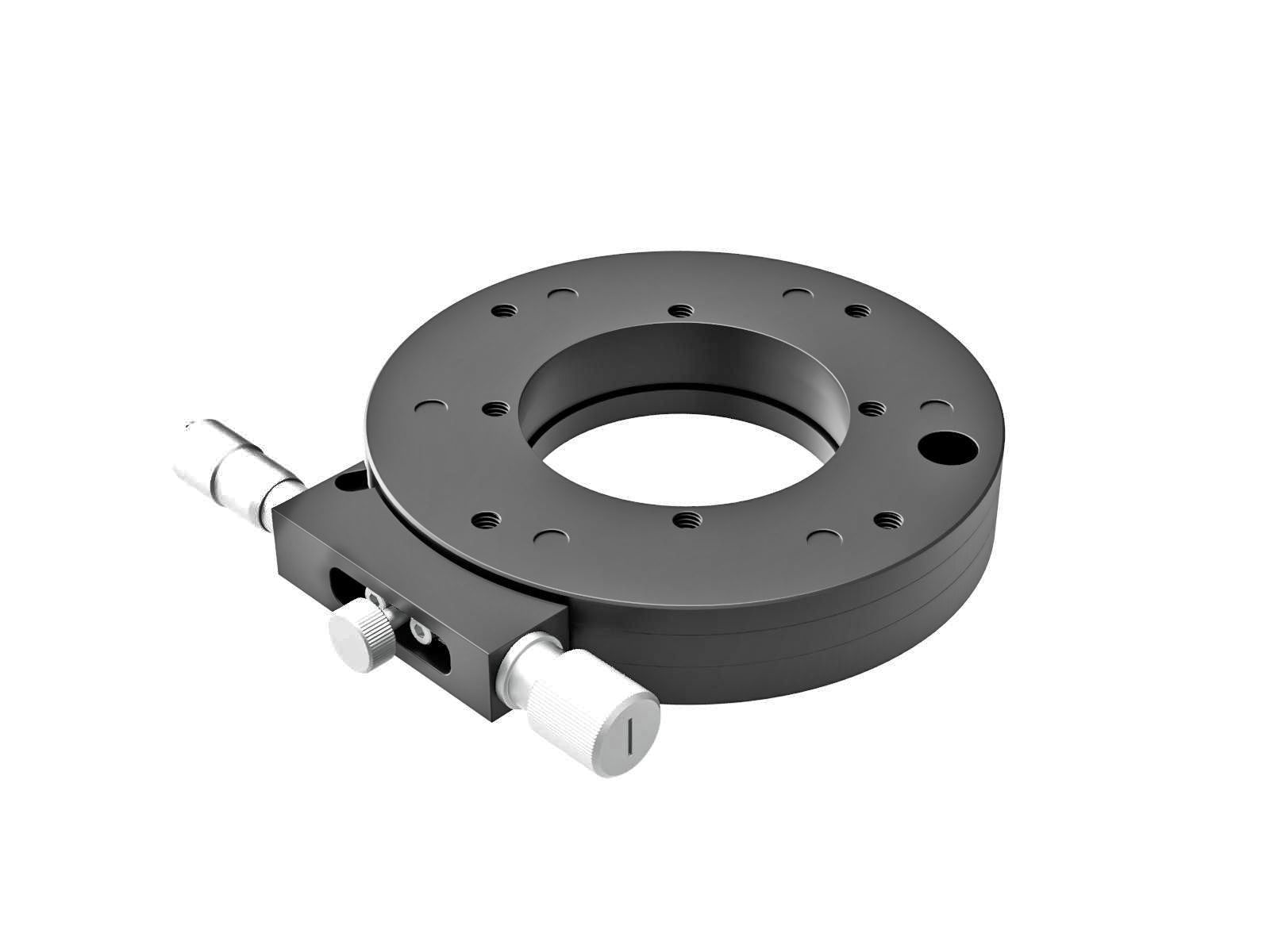

Stolik obrotowy z łożyskiem krzyżowym, średnica 120mm, mosiężny, 360° ręczny obrót, +/-4° precyzyjna regulacja, napęd mikrometryczny, gwinty M4

Name: Stolik obrotowy z łożyskiem krzyżowym, średnica 120mm, mosiężny, 360° ręczny obrót, +/-4° precyzyjna regulacja, napęd mikrometryczny, gwinty M4
Brand: OptoSigma
SKU: KSPB-1206MH

120mm Diameter, Brass, Crossed-Roller Bearing Rotation Stage, 360 Deg Manual Rotation, +/-4 Deg Fine Adjustment, Micrometer Drive, M4 Threads

Niskoprofilowe etapy obrotowe oferują szorstką regulację obrotu o 360° oraz precyzyjną regulację (za pomocą głowicy mikrometrycznej lub śruby o drobnym skoku). Bezpośrednio obracaj górną płytę etapu w celu szorstkiej regulacji, a następnie zablokuj śrubę sprzęgła i użyj głowicy mikrometrycznej lub śruby o drobnym skoku (±5°) do precyzyjnej regulacji.

Specyfikacja

Masa	1.1 kg
Informacja dodatkowa	Przyrostek F w numerze części. Większość stolików można montować bezpośrednio do stolików liniowych o odpowiednim rozmiarze w celu regulacji wielu osi. Dostępne są płytki adaptacyjne do montażu stolików i akcesoriów innych rozmiarów. Przyrostek FP oznacza produkty ze śrubami o drobnym skoku zamiast standardowych mikrometrów. Śruby o drobnym skoku mają skok gwintu 0.25 mm i wymagają do regulacji klucza imbusowego lub opcjonalnego klucza imbusowego z pokrętłem (KCL).
Rozmiar stolika	φ120mm
Zakres obrotu	zgrubny 360°, precyzyjny ±4°
Obciążalność	196N(20.0kgf)
Gwint montażowy	M4
Rozdzielczość odczytu skali	5′
Rozdzielczość odczytu mikrometru	ok. 31.8″
Rodzaj prowadnicy	Wałeczkowa krzyżowa
Materiał główny	Mosiądz
Wykończenie	Chrom super czarny
Maks. obciążenie momentem	7.8N･m
Sztywność momentowa	0.1″/N･cm
Równoległość	50µm
Bicie promieniowe	30µm
Bicie kątowe	20µm

Karta katalogowa (PDF)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Dostępne modele (1)

SKU	Opis	Średnica	Materiał	Łożysko	Gwinty	Obrót
KSPB-1206MH-M6	120mm średnicy, mosiężny, obracający się stolik z łożyskiem krzyżowym, 360 stopni ręcznego obrotu, +/-4 stopnie precyzyjnej regulacji, napęd mikrometryczny, gwinty M6	120 mm	Mosiądz	Wałeczkowe krzyżowe	M6	360°

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest apertura modelu KSPB-1206MH?: Stolik obrotowy z łożyskiem krzyżowym, średnica 120mm, mosiężny, 360° ręczny obrót, +/-4° precyzyjna regulacja, napęd mikrometryczny, gwinty M4 ma aperturę ⌀120 mm.
Czy do KSPB-1206MH dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje KSPB-1206MH i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą KSPB-1206MH?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
