SKU: KSPA-986M

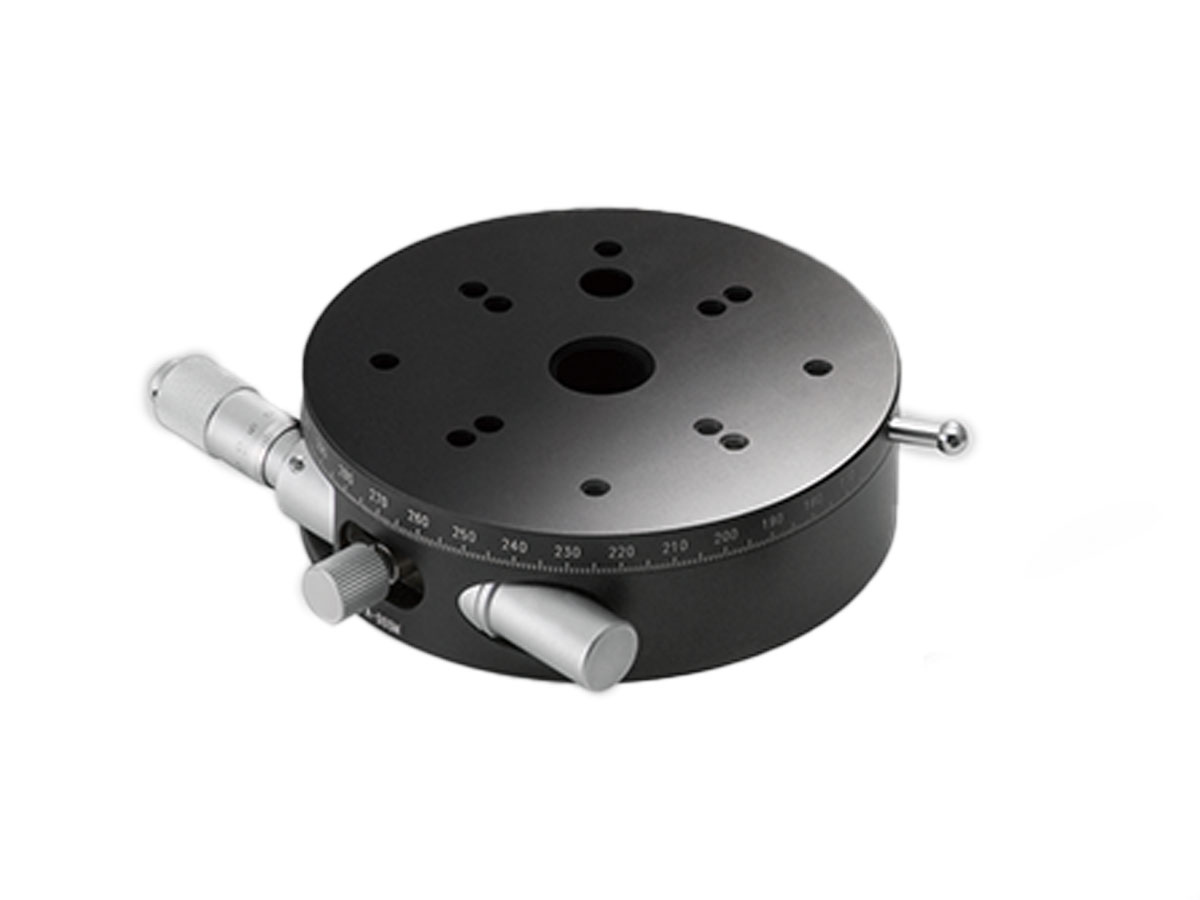

Stolik obrotowy z łożyskiem szlifowanym, średnica 98mm, aluminiowy, 360° ręczny obrót, +/-5° precyzyjna regulacja, napęd mikrometryczny, gwinty M4

Name: Stolik obrotowy z łożyskiem szlifowanym, średnica 98mm, aluminiowy, 360° ręczny obrót, +/-5° precyzyjna regulacja, napęd mikrometryczny, gwinty M4
Brand: OptoSigma
SKU: KSPA-986M

98mm Diameter, Aluminum, Lapped-Surface Bearing Rotation Stage, 360 Deg Manual Rotation, +/-5 Deg Fine Adjustment, Micrometer Drive, M4 Threads

Niskoprofilowe etapy obrotowe oferują szorstką regulację obrotu o 360° oraz precyzyjną regulację (za pomocą głowicy mikrometrycznej lub śruby o drobnym skoku). Bezpośrednio obracaj górną płytę etapu w celu szorstkiej regulacji, a następnie zablokuj śrubę sprzęgła i użyj głowicy mikrometrycznej lub śruby o drobnym skoku (±5°) do precyzyjnej regulacji.

Specyfikacja

Masa	0.7 kg
Informacja dodatkowa	Większość stolików można montować bezpośrednio do stolików liniowych o odpowiednim rozmiarze w celu regulacji wielu osi. Za pomocą górnej płytki do KSP/KSPA (SP-103), zmieniającej rozstaw otworów montażowych, można zamontować różne stoliki. Rozstaw otworów montażowych można zmienić za pomocą dolnej płytki do KSPA-806M/1006M (SP-117). Przyrostek FP w numerze części oznacza produkty ze śrubami o drobnym skoku zamiast standardowych mikrometrów. Śruby o drobnym skoku mają skok gwintu 0.25 mm i wymagają do regulacji klucza imbusowego lub opcjonalnego klucza imbusowego z pokrętłem (KCL).
Rozmiar stolika	φ98mm
Zakres obrotu	zgrubny 360°, precyzyjny ±5°
Obciążalność	68.6N(7.0kgf)
Gwint montażowy	M4
Rozdzielczość odczytu skali	5′
Rozdzielczość odczytu mikrometru	ok. 52.9″
Rodzaj prowadnicy	Lapping method
Materiał główny	Aluminium
Wykończenie	Anodowanie czarne
Maks. obciążenie momentem	1.0N･m
Sztywność momentowa	0.8″/N･cm
Równoległość	50µm
Bicie promieniowe	20µm
Bicie kątowe	20µm

Karta katalogowa (PDF)
