Czy do KSP-406M-PDM dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje KSP-406M-PDM i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą KSP-406M-PDM?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: KSP-406M-PDM

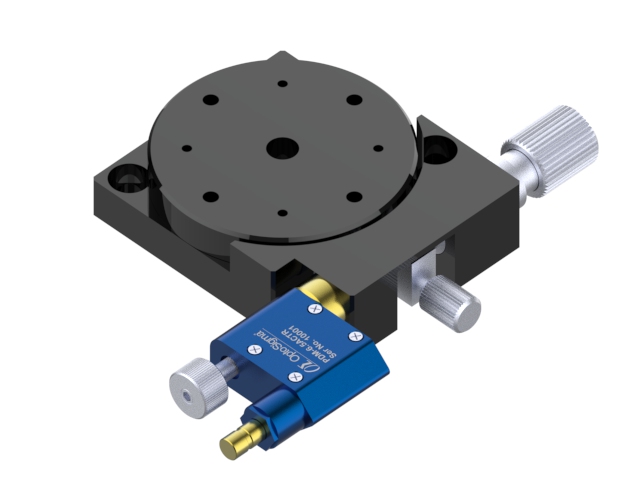

Zmotoryzowany stolik obrotowy z łożyskiem szlifowanym, mosiężny, średnica 40mm, 360° ręczny obrót, 8° precyzyjna regulacja, napęd piezomotorem, gwinty M3

Name: Zmotoryzowany stolik obrotowy z łożyskiem szlifowanym, mosiężny, średnica 40mm, 360° ręczny obrót, 8° precyzyjna regulacja, napęd piezomotorem, gwinty M3
Brand: OptoSigma
SKU: KSP-406M-PDM

Motorized 40mm Diameter, Brass, Lapped-Surface Bearing Rotation Stage, 360 Deg Manual Rotation, 8 Deg Fine Adjustment, Piezomotor Drive, M3 Threads

Jedną z kluczowych zalet działania piezomotorów jest to, że statyczne tarcie, które występuje, gdy piezomotor nie działa, działa jak mechanizm blokujący, co zapewnia doskonałą stabilność. Inną wygodną cechą tych siłowników jest to, że kabel elektryczny można odłączyć zarówno od siłownika, jak i od kontrolera. Należy zauważyć, że te siłowniki nie mają wewnętrznego sprzężenia zwrotnego i dlatego działają w trybie otwartym. Dostępne są wersje kompatybilne z próżnią. Jeśli Twoje zastosowanie wymaga innych specyfikacji, możemy dostosować nasze siłowniki piezomotorowe do Twoich unikalnych wymagań.

Specyfikacja

Masa	0.3 kg
Uwaga	Kabel łączący siłownik piezoelektryczny ze sterownikiem, taki jak PDM-ID-02 lub PAM-104, jest dołączony do stolika.
Rozmiar stolika	φ40mm
Gwint montażowy	M3
Średnica stolika	40mm
Zakres obrotu	Coarse:360 Deg. Fine:8 Deg.
Rozdzielczość odczytu skali	2 Deg
Rozdzielczość aktuatora	ok. 1 urad
Rodzaj prowadnicy	Lapping method
Materiał główny	Mosiądz
Wykończenie	Chrom super czarny
Obciążalność	49N(5.0kgf)
Maks. obciążenie momentem	0.3Nm
Sztywność momentowa	1.5arcsec/Ncm
Równoległość	20um
Bicie promieniowe	20um
Bicie kątowe	20um

Karta katalogowa (PDF)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest apertura modelu KSP-406M-PDM?: Zmotoryzowany stolik obrotowy z łożyskiem szlifowanym, mosiężny, średnica 40mm, 360° ręczny obrót, 8° precyzyjna regulacja, napęd piezomotorem, gwinty M3 ma aperturę ⌀40 mm.
Czy do KSP-406M-PDM dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje KSP-406M-PDM i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą KSP-406M-PDM?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
