SKU: TSDS-651SUU-PDM

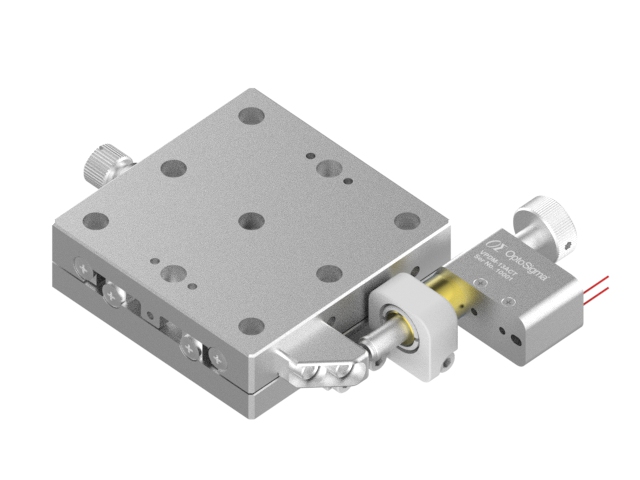

Zmotoryzowany łożysko EXC 65X65mm, kompatybilny z próżnią, stal nierdzewna, stolik w osi X, piezomotor boczny, +/-6.5mm, gwinty 1/4-20
Motorized 65X65mm EXC Bearing, Vacuum Compatible, Stainless Steel, X-Axis Stage, Side Piezomotor, +/-6.5mm, 1/4-20 Threads
Jedną z kluczowych zalet działania piezomotorów jest to, że statyczne tarcie, które występuje, gdy piezomotor nie działa, działa jak mechanizm blokujący, co zapewnia doskonałą stabilność. Inną wygodną cechą tych siłowników jest to, że kabel elektryczny można odłączyć zarówno od siłownika, jak i od kontrolera. Należy zauważyć, że te siłowniki nie mają wewnętrznego sprzężenia zwrotnego i dlatego działają w trybie otwartym. Dostępne są wersje kompatybilne z próżnią. Jeśli Twoje zastosowanie wymaga innych specyfikacji, możemy dostosować nasze siłowniki piezomotorowe do Twoich unikalnych wymagań.
Specyfikacja
| Masa | 0.55 kg |
| Uwaga | Kabel łączący siłownik piezoelektryczny ze sterownikiem, taki jak PDM-ID-02 lub PAM-104, jest dołączony do stolika. |
| Rozmiar stolika | 65×65mm |
| Gwint montażowy | 1/4-20UNC |
| Zakres przesuwu | 13mm |
| Obciążalność | 24 kg |
| Actuator Position | Side |
| Skok śruby aktuatora | 0.25mm |
| Rozdzielczość aktuatora | 20nm |
| Rodzaj prowadnicy | Extended Contact Ball Bearing Guide |
| Materiał główny | Hardened Stainless Steel |
| Wykończenie | Clean Passivated |
| Travel Accuracy / Straightness | 0.5um |
| Travel Accuracy / Pitch | 25arcsec |
| Travel Accuracy / Yaw | 15arcsec |
| Maks. obciążenie momentem — pitch | 13.0Nm |
| Maks. obciążenie momentem — roll | 14.7Nm |
| Maks. obciążenie momentem — yaw | 10 |
| Moment Stiffness / Pitch | 0.08arcsec/Ncm |
| Sztywność momentowa — roll | 0.05arcsec/Ncm |
| Sztywność momentowa — yaw | 0.08 |
| Równoległość | 15um |
| Równoległość ruchu | 7um |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Czy do TSDS-651SUU-PDM dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje TSDS-651SUU-PDM i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą TSDS-651SUU-PDM?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
