SKU: TAMM60-15C

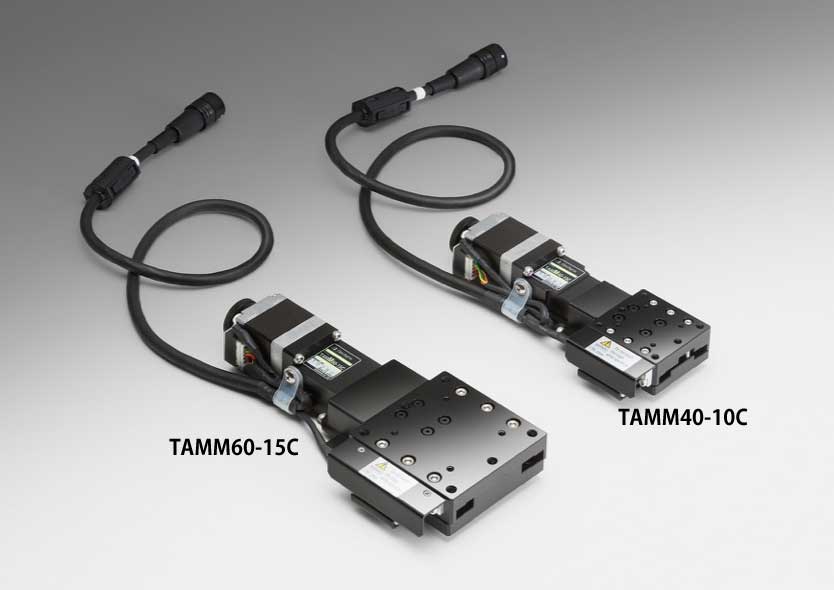

Zmotoryzowany aluminiowy stolik liniowy, skok 15mm (silnik po lewej stronie)
Motorized Aluminum Linear Stage Travel 15mm (Motor Left Side)
Zmotoryzowane etapy z krzyżowymi rolkami, które łączą kompaktowość, niski profil i wysoką trwałość.
Specyfikacja
| Masa | 0.48 kg |
| Informacja dodatkowa | Ze względu na przesunięcie silnika, przy montażu stolika na płaskiej powierzchni wymagana jest podkładka dystansowa (MSP-40, MSP-60, lub prosimy o kontakt z naszym działem handlowym w sprawie podkładek na zamówienie). Po zakupie dwóch stolików osi X, w celu złożenia ich w stolik XY, koszt regulacji montażowej i koszt kontroli parametrów będą naliczane osobno. W sprawie innych opcji wykonania na zamówienie, w tym alternatywnych silników, prosimy o kontakt z naszym działem handlowym. Można również zastosować zmotoryzowany system stolików (arkusz zapytania). |
| Zakres przesuwu | 15mm |
| Obciążalność | 49N(5.0kgf) |
| Typ | Normal |
| Rozmiar stolika | 60×60mm |
| Śruba pociągowa | Ball screw diameter φ6mm、1mm lead |
| Prowadnica pozycjonująca | Wałeczkowa krzyżowa |
| Materiał stolika | Aluminium |
| Wykończenie | Anodowanie czarne |
| Rozdzielczość (pełny krok) | 2 µm/impuls |
| Rozdzielczość (półkrok) | 1 µm/impuls |
| Minimalny krok (orientacyjnie) | 0.1µm |
| Prędkość maks. | 10mm/sec |
| Dokładność pozycjonowania | 6µm |
| Powtarzalność pozycjonowania | 1µm |
| Sztywność momentowa | 0.5"/N･cm |
| Martwy ruch | 1µm |
| Luz zwrotny | 1µm |
| Równoległość | 30µm |
| Równoległość ruchu | 10µm |
| Pochylenie (pitch) | 20″ |
| Odchylenie (yaw) | 20″ |
| Oznaczenie czujnika | Micro photo sensor : GP1S097HCZ(Sharp Corporation)、Limit sensor,origin sensor |
| Czujnik krańcowy | Equipped (NORMAL CLOSE) |
| Czujnik położenia zerowego | Equipped (NORMAL OPEN) |
| Czujnik zbliżeniowy zera | brak |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Jaka jest apertura modelu TAMM60-15C?
- Zmotoryzowany aluminiowy stolik liniowy, skok 15mm (silnik po lewej stronie) ma aperturę ⌀15 mm.
- Czy do TAMM60-15C dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje TAMM60-15C i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą TAMM60-15C?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
