SKU: CU-011

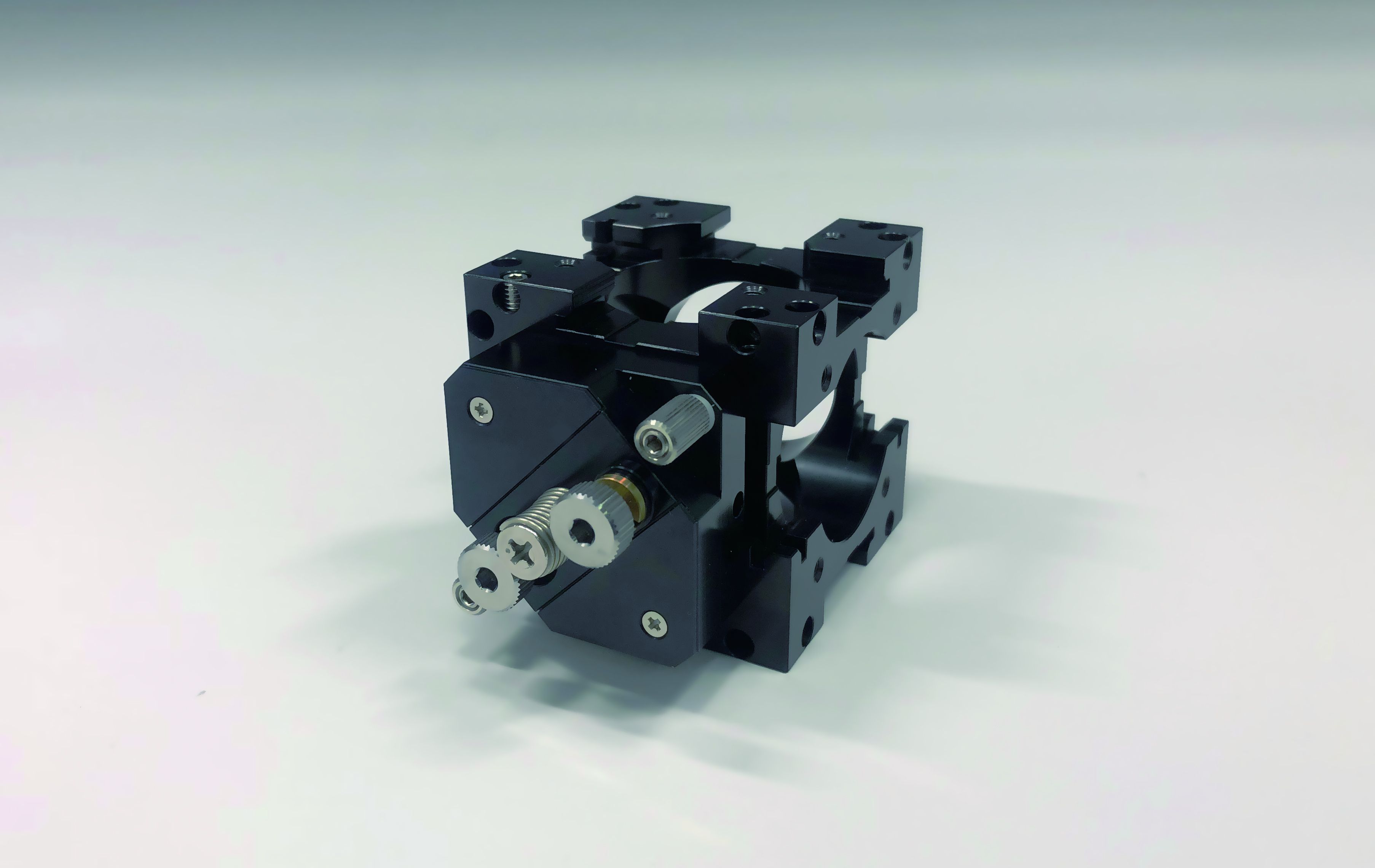

Σcube (regulowany kąt, odłączane lustro)
Σcube (Adjustable-Angle and Detachable-Mirror)
Specyfikacja
| Masa | 17.2 kg |
| Informacja dodatkowa | Σcube (z regulacją kąta i odłączanym lustrem) jest stosowany z serią małych aluminiowych prowadnic (OBS-50G, OBS-120G, OBS-200G lub OBS-300G) oraz elementami CU. Instrukcję montażu mikroskopu Core Unit można znaleźć w filmie instruktażowym Assembly 09. |
| Uwaga | Może być również stosowany jako adapter łączący do systemu klatkowego (optical cage system, typ 30mm) za pomocą otworów gwintowanych (M3*4) o rozstawie 30mm na kostce. Wymagane są śruby M3 (dołączane do prętów klatkowych OptoSigma) lub adaptery konwersji cal-M3. CU-011 to standardowa jednostka Σ cube, składająca się z ramy kostki oraz dwuosiowego uchwytu regulowanego. Odpowiedni uchwyt lustra to typ okrągły o średnicy 25mm lub 1 cala i grubości 5mm, lub typ prostokątny o maksymalnych wymiarach 26mm na 38mm i grubości 1mm. Dopuszczalny rozmiar elementu prostokątnego może być mniejszy, jeśli uchwyt jest zamocowany na określonej płaszczyźnie. W celu uzyskania szczegółów prosimy o kontakt. |
| Nazwa produktu | Σcube (regulowany kąt, wymienne lustro) |
| Liczba osi regulacji | 2 points |
| Zakres regulacji | ±3° |
| Wymiary montowanej optyki (średnica, grubość) | 36x25mm t=1mm, φ25.4mm t=5mm |
