SKU: S-SLB-20-50N

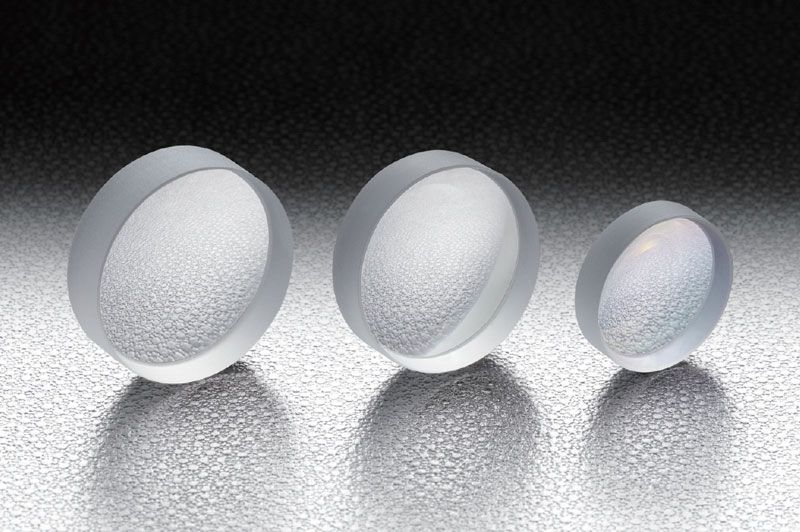

Ekonomiczna soczewka wklęsła BK7, średnica 20mm, ogniskowa -50mm, bez powłoki (seria Reasonable)
Reasonable Concave Lens BK7 20mm Diameter -50mm Focal Length Uncoated
◦Posiada te same parametry co soczewka wklęsła (SLB-N), z wyjątkiem jakości powierzchni, i jest idealna do eksperymentów oraz zastosowań niewymagających wysokiej precyzji. ◦Dostępne są dwa typy soczewek: soczewka płasko-wklęsła o niskiej aberracji sferycznej oraz soczewka dwuwklęsła stosowana do skrócenia ogniskowej. ◦Oprócz wersji bez powłoki dostępne są trzy rodzaje powłok antyrefleksyjnych: dla zakresu widzialnego, bliskiej podczerwieni i podczerwieni.
Specyfikacja
| Masa | 0.05 kg |
| Dostępne powłoki standardowe | Tak |
| Uwaga | Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji. |
| Średnica φD | φ20mm |
| Ogniskowa | 50mm |
| Materiał | BK7 |
| Długość fali projektowej | 546.1nm |
| Współczynnik załamania nₑ | 1.519 |
| Błąd centrowania | <3′ |
| Powłoka | Bez powłoki |
| Apertura użyteczna | S-SLB-N: 90% średnicy; S-SLB-B-N: 85% średnicy |
| Jakość powierzchni (rysy–wżery) | 60-40 |
| Zakres powłoki antyrefleksyjnej | Bez powłoki |
| Ogniskowa f | −50mm |
| Grubość brzegowa te | 4mm |
| Grubość środkowa tc | 2mm |
| Tylna ogniskowa fb | −51.3mm |
| Promień krzywizny r | 25.95mm |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Jaka jest apertura modelu S-SLB-20-50N?
- Ekonomiczna soczewka wklęsła BK7, średnica 20mm, ogniskowa -50mm, bez powłoki (seria Reasonable) ma aperturę ⌀20 mm.
- Z jakiego materiału wykonano S-SLB-20-50N?
- Element wykonano z materiału: BK7. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.
- Czy S-SLB-20-50N ma powłokę antyrefleksyjną?
- Nie — ten wariant jest bez powłoki. W ofercie OptoSigma zwykle dostępne są odpowiedniki tego samego elementu z powłokami na różne zakresy; chętnie wskażemy właściwy wariant.
- Czy do S-SLB-20-50N dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje S-SLB-20-50N i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą S-SLB-20-50N?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
