Jaka jest apertura modelu PDBS70-50.8C1.5?

Rozdzielacz wiązki kropkowy (polka dot), średnica 50.8mm, 70:30 ma aperturę ⌀50,8 mm.

Z jakiego materiału wykonano PDBS70-50.8C1.5?

Element wykonano z materiału: Syntetyczna krzemionka topiona. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.

Czy do PDBS70-50.8C1.5 dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje PDBS70-50.8C1.5 i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą PDBS70-50.8C1.5?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: PDBS70-50.8C1.5

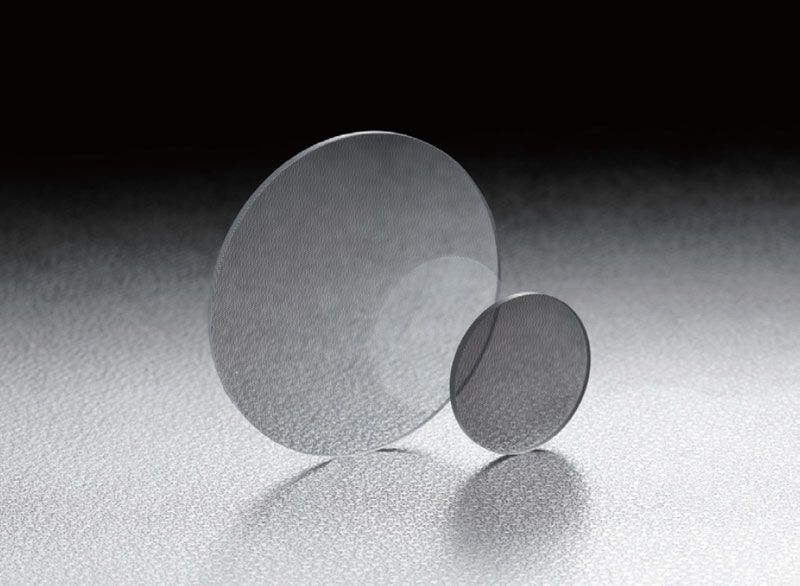

Rozdzielacz wiązki kropkowy (polka dot), średnica 50.8mm, 70:30

Name: Rozdzielacz wiązki kropkowy (polka dot), średnica 50.8mm, 70:30
Brand: OptoSigma
SKU: PDBS70-50.8C1.5

Polka dot beam spliter 50.8mm Diameter 70:30

◦Stosunek odbicia do transmisji uzyskuje się poprzez regulację stosunku powierzchni pokrytych kropkami. ◦W przeciwieństwie do rozdzielaczy dielektrycznych, stosunek odbicia do transmisji rozdzielacza kropkowego nie zmienia się wraz ze zmianą kąta padania. ◦Dostępne są dwie średnice: φ25.4mm i φ50.8mm oraz trzy stosunki odbicia do transmisji: 7:3, 5:5 i 3:7.

Specyfikacja

Masa	0.007 kg
Dostępne powłoki standardowe	Nie
Informacja dodatkowa	Oferujemy również inne rozmiary, długości fali i stosunki podziału, które nie są wymienione na naszej stronie internetowej ani w katalogu.
Uwaga	Przy zastosowaniu z wiązką laserową o wysokiej spójności występuje dyfrakcja. Przy padaniu światła występuje rozpraszanie światła na rastrze punktowym (half-tone dot). Na skutek współczynnika załamania i grubości podłoża, tor optyczny światła przechodzącego przesuwa się równolegle względem światła padającego o wartość 0.5. Gdy średnica wiązki padającej jest bardzo mała, nie jest możliwe uzyskanie podziału zgodnego z zadanym stosunkiem podziału. Nie czyścić wodą ani rozpuszczalnikami — może to spowodować pogorszenie stanu powierzchni. Należy używać w środowisku bez kondensacji i o niskim zapyleniu. W przypadku osadzenia się kurzu lub zabrudzeń, nie należy ich zdmuchiwać ustami, lecz delikatnie usunąć suchym powietrzem.
Długość fali projektowej	250 - 2200nm
Średnica φD	φ50.8mm
Odbicie : transmisja	70：30
Materiał	Syntetyczna krzemionka topiona
Równoległość	<3′
Powłoka	Powierzchnia przednia: Al+MgF2; powierzchnia tylna: bez powłoki
Zalecany kąt padania	0 − 45°
Zakres długości fali	250 − 2200nm
Jakość powierzchni (rysy–wżery)	80-50
Podziałka punktów	0.3mm
Grubość t	1.5mm
Transmisja (długość fali 555 nm, kąt padania 0°)	30%(+0/-5%)

Karta katalogowa (PDF)

Podział wiązki w tym elemencie: kostka niepolaryzująca, apertura ⌀50,8 mm. Wiązka rozdziela się na przechodzącą i odbitą pod kątem prostym. Stosunek podziału nie jest podany w danych producenta dla tej pozycji — sprawdź kartę katalogową lub zapytaj nas o konkretny wariant.
