Jaka jest ogniskowa i apertura modelu PAL-50-NIR-HR-LC00?

Obiektyw podczerwony, ogniskowa 4mm, powiększenie 50x, odległość robocza 10mm ma ogniskową 4 mm i aperturę ⌀4 mm, co odpowiada światłości f/1,0.

Czy do PAL-50-NIR-HR-LC00 dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje PAL-50-NIR-HR-LC00 i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą PAL-50-NIR-HR-LC00?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: PAL-50-NIR-HR-LC00

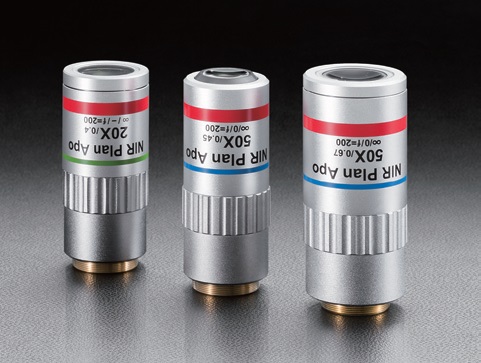

Obiektyw podczerwony, ogniskowa 4mm, powiększenie 50x, odległość robocza 10mm

Name: Obiektyw podczerwony, ogniskowa 4mm, powiększenie 50x, odległość robocza 10mm
Brand: OptoSigma
SKU: PAL-50-NIR-HR-LC00

Infrared Objective Lens 4mm Focal Length 50x Working Distance 10mm

Dzięki długiemu dystansowi roboczemu i skorygowanej krzywiźnie pola, naturalny obraz obserwacyjny uzyskuje się na obrzeżach pola widzenia. Jest to funkcja długiego dystansu roboczego z korekcją nieskończoności, która jest używana do wprowadzenia systemu laserowego i obserwacji współosiowej. Obiektywy PAL-20-NIR-LC00/PAL-20-NIR-HR-LC00/PAL-50-NIR-HR-LC00 zawierają jednostkę szkła ochronnego (t=1,8mm). Szkło ochronne pomoże chronić obiektyw przed odłamkami rozpryskującymi się i rozpraszanymi przez przetwarzanie laserowe. Jednostka szkła ochronnego może być wymieniana. Te różnorodne obiektywy mogą być używane z impulsem lasera światła widzialnego, takim jak 532nm. Próg uszkodzenia każdego obiektywu wynosi 0,1 J/cm² przy 532nm, 0,2 J/cm² przy 1064nm (referencyjny). (szerokość impulsu lasera 10nSec, częstotliwość powtarzania 20Hz)

Karta katalogowa (PDF)

Modele CAD do pobrania

DXF (2D)IGES (3D)SAT (3D)STEP (3D)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest ogniskowa i apertura modelu PAL-50-NIR-HR-LC00?: Obiektyw podczerwony, ogniskowa 4mm, powiększenie 50x, odległość robocza 10mm ma ogniskową 4 mm i aperturę ⌀4 mm, co odpowiada światłości f/1,0.
Czy do PAL-50-NIR-HR-LC00 dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje PAL-50-NIR-HR-LC00 i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą PAL-50-NIR-HR-LC00?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
