Jaka jest ogniskowa i apertura modelu PAL-5?

Obiektyw o długiej odległości roboczej, ogniskowa 40mm, powiększenie 5x, odległość robocza 41mm ma ogniskową 40 mm i aperturę ⌀40 mm, co odpowiada światłości f/1,0.

Czy do PAL-5 dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje PAL-5 i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą PAL-5?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: PAL-5

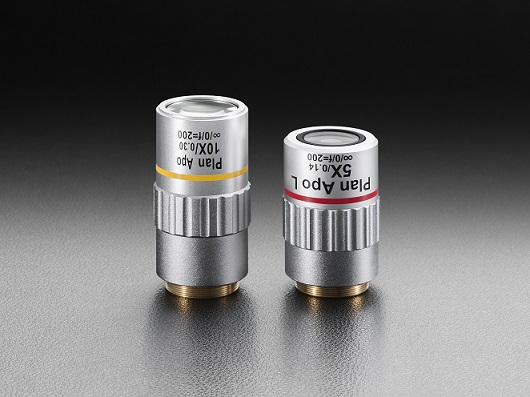

Obiektyw o długiej odległości roboczej, ogniskowa 40mm, powiększenie 5x, odległość robocza 41mm

Name: Obiektyw o długiej odległości roboczej, ogniskowa 40mm, powiększenie 5x, odległość robocza 41mm
Brand: OptoSigma
SKU: PAL-5

Long Working Distance Objective Lens 40mm Focal Length 5x Working Distance 41mm

Aberracja chromatyczna jest skorygowana w zakresie widzialnym (400 − 700nm). PAL/PAL-L ma długi dystans roboczy i skorygowaną krzywiznę pola. Naturalny obraz obserwacyjny uzyskuje się na obrzeżach pola widzenia.

Karta katalogowa (PDF)

Modele CAD do pobrania

IGES (3D)SAT (3D)STEP (3D)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Dostępne modele (3)

SKU	Opis	Masa	Dostępne powłoki standardowe	Informacja dodatkowa	Uwaga	Powiększenie
PAL-5-HR	Obiektyw o dużej odległości roboczej, ogniskowa 40mm, powiększenie 5x, odległość robocza 25.5mm	—	—	—	—	—
PAL-5-NIR	Obiektyw o dużej odległości roboczej, ogniskowa 40mm, powiększenie 5x, odległość robocza 44mm	—	—	—	—	—
PAL-5-SWIR-HRWF	Obiektywy M Plan Apo 5X, szerokie pole widzenia, wysoka NA, do SWIR (900-1700nm)	0.6 kg	Nie	Przy oświetleniu koncentrycznym może wystąpić problem odblasków (flary). Można go ograniczyć, montując na końcówce obiektywu dedykowaną płytkę falową (WP-SWIR1(2.5X), WP-SWIR2(2.5X)) oraz wstawiając filtr polaryzacyjny w tubusie obserwacyjnym (OUCI-SWIR-HRWF).	Przy zastosowaniu obiektywu do obróbki laserowej należy tak dobrać średnicę wiązki padającej, aby rozszerzała się do rozmiaru połowy średnicy źrenicy (1/e 2). Zbyt wąska wiązka padająca uniemożliwia uzyskanie małej plamki świetlnej. Należy pamiętać, że wzrost gęstości energii lasera znacząco zwiększa ryzyko uszkodzenia obiektywu. Powierzchnia obiektywu może ulec zanieczyszczeniu przez zanieczyszczenia powstające podczas obróbki. Aby tego uniknąć, należy zapewnić odpowiednią odległość roboczą (WD) i umieścić na obiektywie cienkie szkło ochronne. Jeśli czas trwania impulsu lasera femtosekundowego jest poniżej 100fs, istnieje możliwość poszerzenia szerokości impulsu. Powiększenie podane jest dla przypadku zastosowania soczewki obrazującej o ogniskowej f=200mm. Przy zastosowaniu w tubusie mikroskopu innych producentów powiększenie może być inne. Rzeczywiste powiększenie należy obliczyć na podstawie stosunku ogniskowej obiektywu do ogniskowej soczewki obrazującej, aby zweryfikować ogniskową stosowanego tubusu. Modele PAL-20-NIR-HR-LC00/PAL-50-NIR-HR-LC00 zaprojektowano z uwzględnieniem grubości elementu wraz ze szkłem ochronnym. W przypadku usunięcia szkła ochronnego przez użytkownika obiektyw nie będzie spełniał podanych parametrów.	5×

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest ogniskowa i apertura modelu PAL-5?: Obiektyw o długiej odległości roboczej, ogniskowa 40mm, powiększenie 5x, odległość robocza 41mm ma ogniskową 40 mm i aperturę ⌀40 mm, co odpowiada światłości f/1,0.
Czy do PAL-5 dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje PAL-5 i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą PAL-5?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

Podobne produkty

PAL-10-SWIR-HRWF

Obiektywy M Plan Apo 10X, szerokie pole widzenia, wysoka NA, do SWIR (900-1700nm)

Masa: 0.72 kg

Dostępne powłoki standardowe: Nie

Informacja dodatkowa: Przy oświetleniu koncentrycznym może wystąpić problem odblasków (flary). Można go ograniczyć, montując na końcówce obiektywu dedykowaną płytkę falową (WP-SWIR1(2.5X), WP-SWIR2(2.5X)) oraz wstawiając filtr polaryzacyjny w tubusie obserwacyjnym (OUCI-SWIR-HRWF).
