Jaka jest ogniskowa i apertura modelu PAL-50-NUV-B?

Obiektyw na bliski ultrafiolet (NUV), ogniskowa 4mm, powiększenie 50x ma ogniskową 4 mm i aperturę ⌀4 mm, co odpowiada światłości f/1,0.

Czy do PAL-50-NUV-B dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy modele CAD do pobrania (IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje PAL-50-NUV-B i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą PAL-50-NUV-B?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: PAL-50-NUV-B

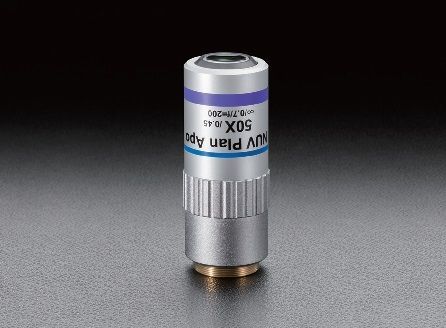

Obiektyw na bliski ultrafiolet (NUV), ogniskowa 4mm, powiększenie 50x

Name: Obiektyw na bliski ultrafiolet (NUV), ogniskowa 4mm, powiększenie 50x
Brand: OptoSigma
SKU: PAL-50-NUV-B

Near Ultra-violet (NUV) Objective Lens 4mm Focal Length 50x

Dzięki dużej odległości roboczej i korekcji krzywizny pola, naturalny obraz obserwacyjny uzyskiwany jest aż do brzegów pola widzenia. Dzięki funkcji korekcji na nieskończoność przy dużej odległości roboczej, ten obiektyw może być stosowany w układzie laserowym oraz do obserwacji współosiowej. Stosowany jest również do obserwacji w bliskim ultrafiolecie. Ten obiektyw może być używany z laserem impulsowym światła widzialnego (532nm). Próg zniszczenia laserowego (typowy): 0.05J/cm 2 (355nm), 0.1J/cm 2 (532nm) (szerokość impulsu lasera 10ns, częstotliwość powtarzania 20Hz). Dostępna jest również wersja o wysokiej rozdzielczości (NA=0.65).

Specyfikacja

Masa	0.36 kg
Dostępne powłoki standardowe	Nie
Informacja dodatkowa	Dostępny jest stały uchwyt obiektywu (LHO-26). W przypadku mocowania obiektywu w uchwycie 2-osiowym prosimy o kontakt z naszym działem handlowym. Do obróbki laserowej oferujemy moduł obserwacji ze współosiowym oświetleniem oraz obudowę dichroiczną do wprowadzania lasera.
Uwaga	Przy zastosowaniu obiektywu do obróbki laserowej należy tak dobrać średnicę wiązki padającej, aby rozszerzała się do rozmiaru połowy średnicy źrenicy (1/e 2). Zbyt wąska wiązka padająca uniemożliwia uzyskanie małej plamki świetlnej. Należy pamiętać, że wzrost gęstości energii lasera znacząco zwiększa ryzyko uszkodzenia obiektywu. Powierzchnia obiektywu może ulec zanieczyszczeniu podczas obróbki. Aby tego uniknąć, należy zapewnić odpowiednią odległość roboczą (WD) i umieścić na obiektywie cienkie szkło ochronne. Powiększenie podane jest dla przypadku zastosowania soczewki obrazującej o ogniskowej f=200mm. Przy zastosowaniu w tubusie mikroskopu innych producentów powiększenie może być inne. Rzeczywiste powiększenie należy obliczyć na podstawie stosunku ogniskowej obiektywu do ogniskowej soczewki obrazującej, aby zweryfikować ogniskową stosowanego tubusu.
Powiększenie	50×
Apertura numeryczna	0.45
Odległość robocza WD	15.1mm
Ogniskowa f	4mm
Średnica źrenicy	φ3.6mm
Rozdzielczość	0.61µm
Głębia ostrości	±1.4µm
Rzeczywiste pole widzenia (okular φ24 mm)	φ0.48mm
Rzeczywiste pole widzenia (detektor 1/2″)	0.10×0.13mm
Próg uszkodzenia laserowego	0.05J/cm² at 355nm

Modele CAD do pobrania

IGES (3D)SAT (3D)STEP (3D)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest ogniskowa i apertura modelu PAL-50-NUV-B?: Obiektyw na bliski ultrafiolet (NUV), ogniskowa 4mm, powiększenie 50x ma ogniskową 4 mm i aperturę ⌀4 mm, co odpowiada światłości f/1,0.
Czy do PAL-50-NUV-B dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy modele CAD do pobrania (IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje PAL-50-NUV-B i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą PAL-50-NUV-B?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
