Czy do ADP-22-SM1 dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje ADP-22-SM1 i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą ADP-22-SM1?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: ADP-22-SM1

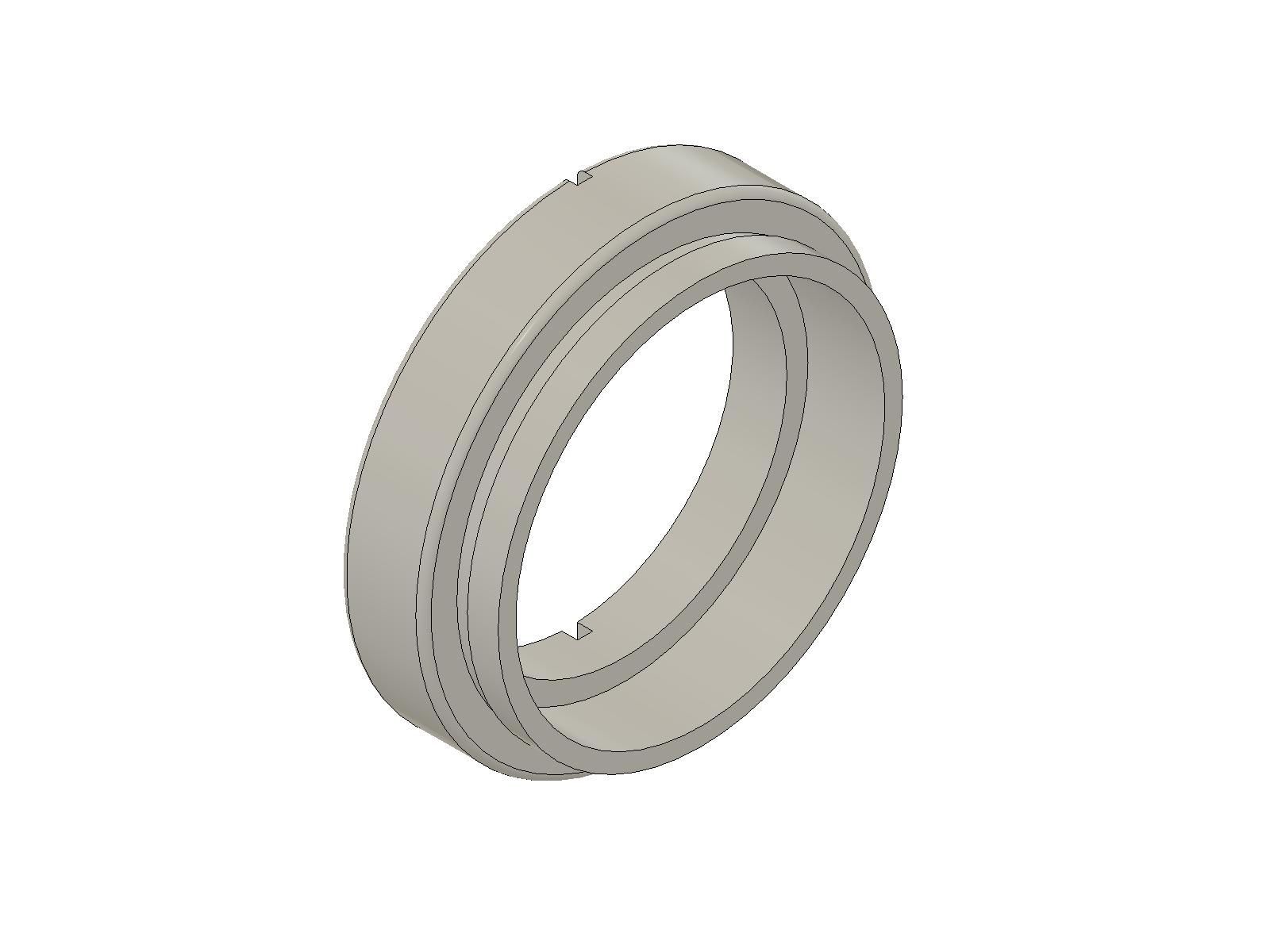

Adapter konwersyjny M22-SM1

Name: Adapter konwersyjny M22-SM1
Brand: OptoSigma
SKU: ADP-22-SM1

M22-SM1 conversion adapter

Adapter służy do konwersji śrub mocujących naszej optyki ME (typy M22, M28, M34) oraz M26.25 na gwint C-mount lub SM1 (1.035"-40.0TPI). Może być również stosowany z innymi produktami, jeśli typ gwintu jest zgodny. Dostępny jest również typ łączący z adapterem C-mount (seria CACM) oraz typ konwertujący na gwint obiektywu (φ26x0.706).

Specyfikacja

Masa	0.005 kg
Informacja dodatkowa	Możemy również wykonać średnice gwintów (M50.85 P0.75, itp.) inne niż wymienione dla M22, M28, M34 i M26.25. W sprawie zamówień specjalnych prosimy o kontakt z naszym działem handlowym.
Uwaga	Montaż tego produktu może powodować winietowanie promieni świetlnych w zależności od warunków padania.
Though hole	φ24mm
Długość L	8.5mm
Fixing thread M	M22x0.75
Gwint montażowy	1.035"-40.0TPI
Średnica zewnętrzna φA	φ30mm
Materiał główny	Aluminium
Wykończenie	Anodowanie czarne

Modele CAD do pobrania

DXF (2D)IGES (3D)SAT (3D)STEP (3D)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Czy do ADP-22-SM1 dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje ADP-22-SM1 i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą ADP-22-SM1?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
