SKU: MHA-150S

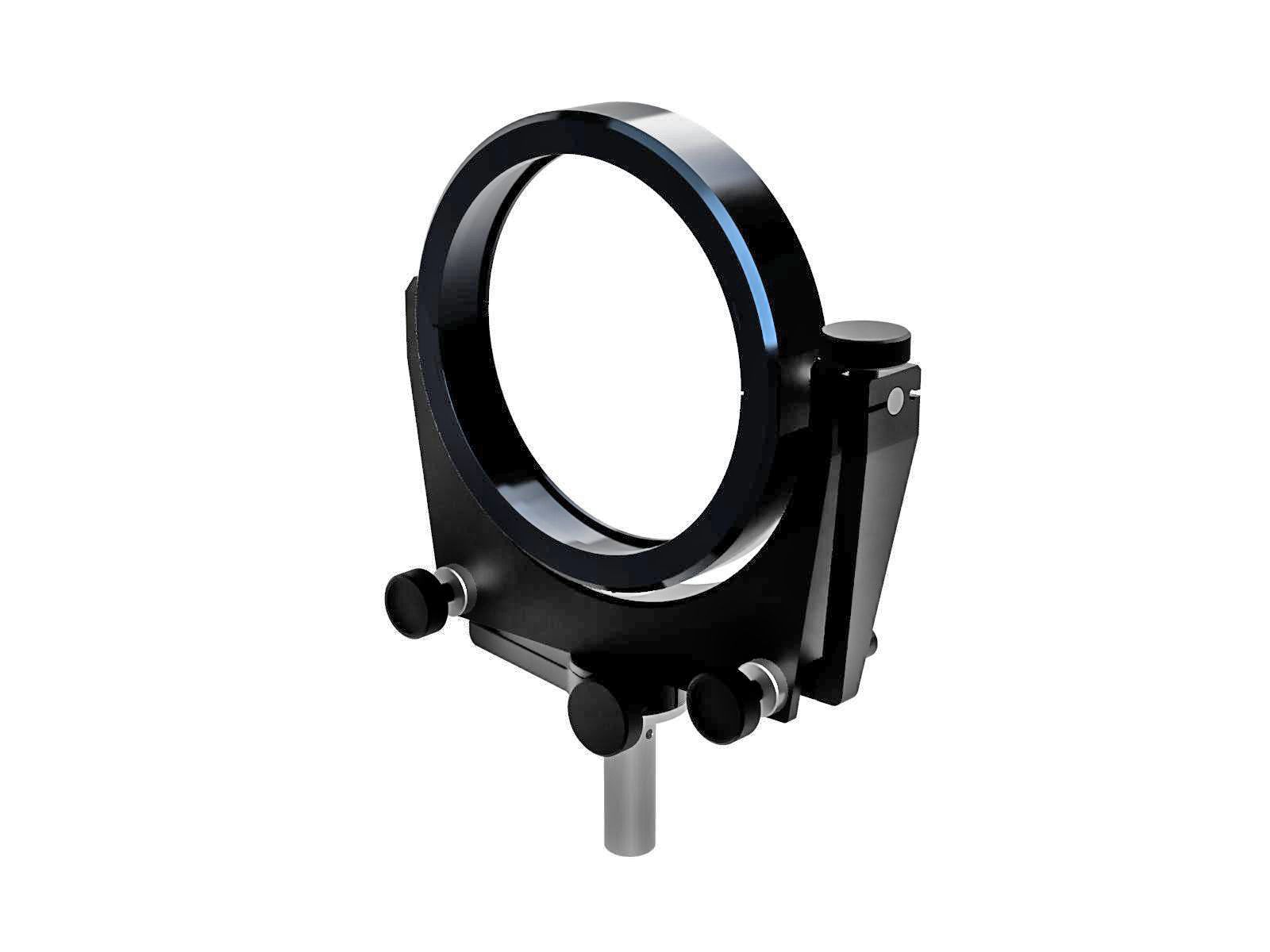

Uchwyt lustra gimbalowy do optyki 150mm, z regulacją śrubową i prętem
Gimballed Mirror Holder for 150mm Optic with Screw Adjust and Rod
Specyfikacja
| Masa | 2.5 kg |
| Informacja dodatkowa | W zestawie znajduje się słupek RO-20-60 (średnica φ20 mm, długość 60 mm), który można zastąpić słupkiem o innym rozmiarze. Do zdemontowania słupka wymagane są specjalne narzędzia. Słupek o innym rozmiarze można określić w momencie zakupu. Do zastosowań wymagających niskiej osi optycznej należy stosować kinematyczne uchwyty luster MHG-NL. |
| Uwaga | Rozdzielacze wiązki zamontowane pod kątem 45 stopni będą miały wiązkę częściowo zasłoniętą przez aluminiową oprawę. Zalecane są uchwyty rozdzielaczy wiązki typu gimbal BHAN, które mają większą użyteczną aperturę transmisji. Po dokonaniu żądanej regulacji należy zablokować mocowanie za pomocą zacisku przełączania zgrubnego/precyzyjnego. Przed regulacją mocowania słupek powinien być dobrze zabezpieczony. |
| Średnica | 150mm |
| Średnica montowanej optyki | φ150mm |
| Grubość montowanej optyki | 4 - 20mm |
| Apertura wiązki odbitej (padanie 45°) | φ100.4mm |
| Zakres regulacji precyzyjnej — pochylenie | ±2.5° |
| Zakres regulacji precyzyjnej — obrót | ±4° |
| Rozdzielczość regulacji precyzyjnej — pochylenie | ok. 0.26°/rotation |
| Rozdzielczość regulacji precyzyjnej — obrót | ok. 0.38°/rotation |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Jaka jest apertura modelu MHA-150S?
- Uchwyt lustra gimbalowy do optyki 150mm, z regulacją śrubową i prętem ma aperturę ⌀150 mm.
- Czy do MHA-150S dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje MHA-150S i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą MHA-150S?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
