Z jakiego materiału wykonano PSM25-30C05-10W-550?

Element wykonano z materiału: BK7. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.

Czy do PSM25-30C05-10W-550 dostępna jest dokumentacja techniczna?

Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.

Ile kosztuje PSM25-30C05-10W-550 i jak zamówić?

Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.

Kto jest producentem, a kto dostawcą PSM25-30C05-10W-550?

Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

SKU: PSM25-30C05-10W-550

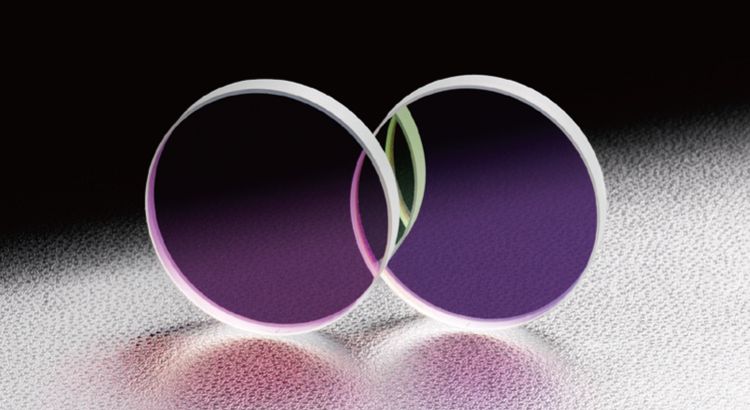

Płytkowy rozdzielacz wiązki dielektryczny, klinowy, średnica 30mm, 1:3

Name: Płytkowy rozdzielacz wiązki dielektryczny, klinowy, średnica 30mm, 1:3
Brand: OptoSigma
SKU: PSM25-30C05-10W-550

Dielectric Plate Beamsplitter Wedged 30mm Diameter 1:3

◦Wielowarstwowe powłoki dielektryczne mają praktycznie zerową absorpcję światła i bardzo niskie straty natężenia światła. Transmitancja i refleksyjność mogą się jednak zmieniać w zależności od długości fali, polaryzacji i kąta padania. Może wystąpić pewne odchylenie toru optycznego transmisji lub efekt duchów. Aby zapobiec efektowi duchów, należy stosować klinowe rozdzielacze wiązki.

Specyfikacja

Masa	0.009 kg
Dostępne powłoki standardowe	Nie
Informacja dodatkowa	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.
Uwaga	Krzywa transmisji na wykresie opracowana jest na podstawie rzeczywistych pomiarów i może się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. W porównaniu z precyzyjnymi rozdzielaczami typu płytki płasko-równoległej, rozdzielacze wiązki na podłożu klinowym zapobiegają powstawaniu duchów obrazu spowodowanych odbiciem od powierzchni tylnej i znacząco zwiększają przesunięcie toru optycznego. Rozdzielacze wiązki z powłoką dielektryczną wielowarstwową czasami nie działają skutecznie przy zadanym stosunku R:T. Jeśli tak się zdarzy, należy najpierw sprawdzić charakterystykę polaryzacji źródła światła (lasera). Należy pamiętać, że lasery stosowane w branży półprzewodnikowej emitują światło o polaryzacji liniowej. Jako światło padające na rozdzielacze wiązki z powłoką dielektryczną wielowarstwową należy stosować wyłącznie światło niespolaryzowane lub o polaryzacji kołowej. Zastosowanie światła spolaryzowanego może spowodować, że stosunek R:T będzie się zmieniał w zależności od składowych polaryzacji.
Długość fali projektowej	400 - 700nm
Średnica φD	φ30mm
Materiał	BK7
Płaskość powierzchni	λ/10
Powłoka	Powierzchnia przednia: wielowarstwowa powłoka dielektryczna; powierzchnie tylne: wielowarstwowa powłoka antyrefleksyjna
Zakres długości fali	400 - 700nm
Kąt padania	45°
Próg uszkodzenia laserowego	2.1 J/cm² (czas impulsu 10 ns, częstotliwość powtarzania 20 Hz)
Jakość powierzchni (rysy–wżery)	10−5
Odbicie : transmisja	1：3
Grubość t	5mm
Kąt klina W	1°±5′
Transmisja przy 550 nm	75±3%
Transmittance at 400・700nm	<90%

Karta katalogowa (PDF)

Podział wiązki w tym elemencie: płytka niepolaryzująca, apertura ⌀30 mm. Wiązka rozdziela się na przechodzącą i odbitą pod kątem prostym. Stosunek podziału nie jest podany w danych producenta dla tej pozycji — sprawdź kartę katalogową lub zapytaj nas o konkretny wariant.

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest apertura modelu PSM25-30C05-10W-550?: Płytkowy rozdzielacz wiązki dielektryczny, klinowy, średnica 30mm, 1:3 ma aperturę ⌀30 mm.
Z jakiego materiału wykonano PSM25-30C05-10W-550?: Element wykonano z materiału: BK7. Dobór materiału decyduje o zakresie długości fal, w którym element pracuje bez istotnych strat.
Czy do PSM25-30C05-10W-550 dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje PSM25-30C05-10W-550 i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą PSM25-30C05-10W-550?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
