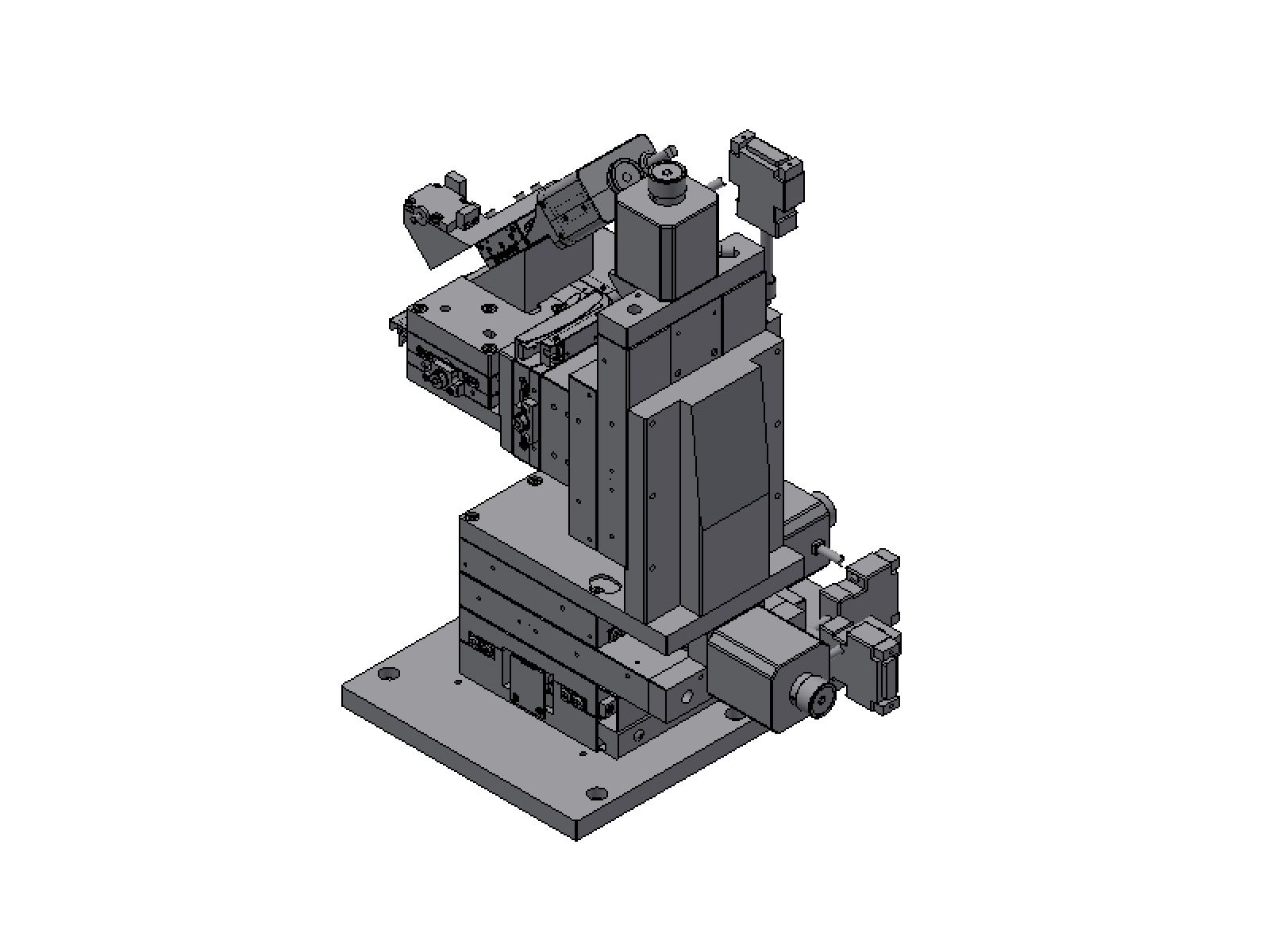

Zmotoryzowana jednostka do wyrównywania włókien optycznych 6-osiowa – Prawa

Użycie wysokorozdzielczych etapów umożliwia wyrównanie z wysoką sztywnością i wysoką wydajnością. W porównaniu z konwencjonalną jednostką automatycznego wyrównania (typ DAU-080A) jest bardziej sztywna i pozwala na dłuższy ruch. Metoda montażu magnetycznego i mechanizm pozycjonowania używane w uchwytach zapewniają powtarzalność pozycji. Różnorodność kompatybilnych uchwytów umożliwia rozszerzenie zastosowania związane ze zmianą urządzenia. (Uchwyty włókien, uchwyty do obrotu włókien, uchwyty do zestawów włókien itp.) Oś X Y Z θx θy θz Numer komponentu/ części TAMM100-50CR TAMM100-50C TAMM100-50C OSMS-40A60 OSMS-60A105R OSMS-60A85 Ruch 50 mm 50 mm 50 mm ±5° ±7° ±9° Rozdzielczość (pełna) 2 µm 2 µm 2 µm ≒0.00217° ≒0.00189° ≒0.00229° Rozdzielczość (połowiczna) 1 µm 1 µm 1 µm ≒0.00108° ≒0.00095° ≒0.00115 Dokładność pozycjonowania <6 µm <6 µm <6 µm - - - Powtarzalność pozycji <1 µm <1 µm <1 µm <±0.004° <±0.004° <±0.004°
