SKU: VMHV-25.4L-F

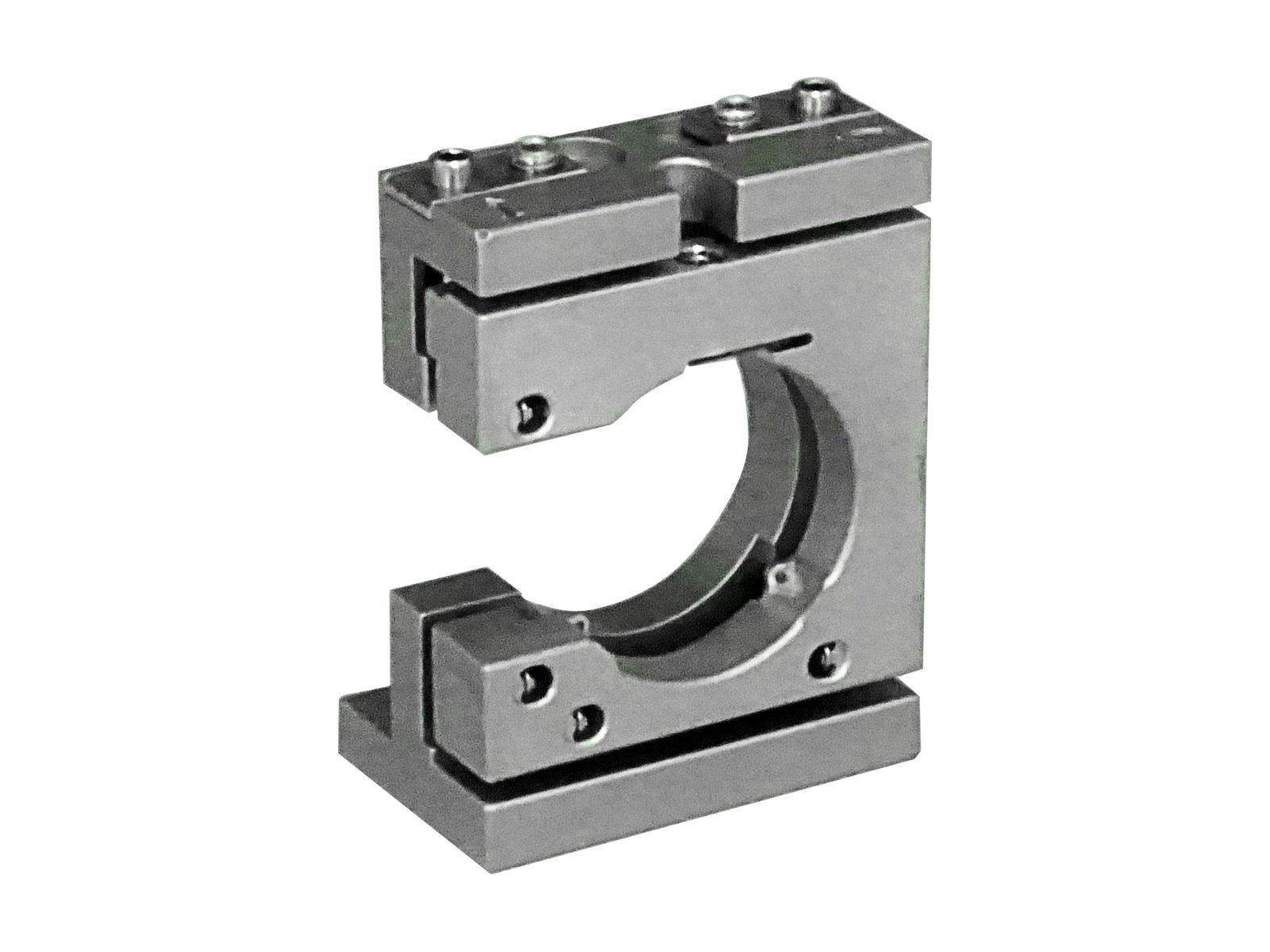

25.4-mm, próżniowy uchwyt lustra z regulacją pionową, ładowany od przodu
25.4-mm, Vacuum Vertical Control Mirror Mount, front-loading
Produkty te zaprojektowano z myślą o zastosowaniach próżniowych — od doboru materiałów, przez czyszczenie, po pakowanie. Ruchome elementy smarowane są smarem BARRIERTA SUPER IS/V, znanym z niskiego odgazowania. W tym produkcie nie stosuje się klejów. VMHV-L-F umożliwia montaż lustra od przodu, a VMHV-L-R od tyłu. Oba typy posiadają zagłębienia do klejenia lustra, strukturę zabezpieczającą przed obrotem podczas montażu oraz otwory pod kołki pozycjonujące. Uchwyt można mocować od góry za pomocą śrub do płyty lub od dołu poprzez podstawę cokołową bądź słupek.
Specyfikacja
| Masa | 0.16 kg |
| Informacja dodatkowa | Produkt oraz dołączone śruby są dostarczane w opakowaniu próżniowym zapewniającym wysoką czystość. Do regulacji przechyłu i obrotu należy używać klucza imbusowego 1.5 mm. Śruby przechyłu/obrotu nie mogą być obracane gołymi rękami. Dostępne są również przeznaczone do pracy w próżni podstawy (VPST) i słupki (VRO), które można montować za pomocą dołączonych śrub. Dostępna jest również niemagnetyczna wersja kompatybilna z próżnią (seria VMHV-NM). |
| Uwaga | Opakowanie próżniowe należy otwierać w pomieszczeniu czystym, unikając bezpośredniego dotykania produktu gołymi rękami. Klucz sześciokątny nie jest dołączony. |
| Strona montażu optyki | Montaż od przodu |
| Zakres kątowy | ±1.5° |
| Liczba osi sterowanych | 2 osie |
| Średnica optyki | φ25.4mm |
| Materiał główny | Stainless |
| Wykończenie | brak |
| Średnica montowanej optyki | φ25 mm, φ25.4 mm |
| Grubość montowanej optyki | 3 - 7 mm |
| Apertura użyteczna | φ23 mm |
| Kierunek montażu | Front |
| Zakres regulacji (pochylenie) | ±1.5 ° |
| Zakres regulacji (obrót) | ±1.5 ° |
| Rozdzielczość (pochylenie) | ok. 0.37 °/rotation |
| Rozdzielczość (obrót) | ok. 0.38 °/rotation |
Dostępne modele (1)
| SKU | Opis | Masa | Informacja dodatkowa | Uwaga | Strona montażu optyki | Liczba osi sterowanych | |
|---|---|---|---|---|---|---|---|
| VMHV-25.4L-F-NM | 25.4-mm, niemagnetyczny, próżniowo-kompatybilny uchwyt lustra z regulacją pionową, ładowany od przodu | 0.16 kg | Każdy produkt jest testowany pod kątem właściwości magnetycznych i dostarczany w opakowaniu próżniowym zapewniającym wysoką czystość. Do montażu lub precyzyjnej regulacji należy używać dołączonego tytanowego klucza imbusowego. Dostępne są niemagnetyczne, kompatybilne z próżnią podstawy (VPST-NM) i słupki (VRO-NM). Można je montować za pomocą dołączonych śrub tytanowych. Przyjmujemy również zamówienia niestandardowe na wykonania niemagnetyczne i kompatybilne z próżnią. | Należy unikać przechowywania i użytkowania produktu w pobliżu silnych pól magnetycznych. Aby zapobiec przywieraniu cząstek magnetycznych lub pyłów metalicznych, produkt należy obsługiwać w czystym środowisku. Opakowanie próżniowe należy otwierać w pomieszczeniu czystym, unikając bezpośredniego dotykania produktu gołymi rękami. | Montaż od przodu | 2 osie |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Czy do VMHV-25.4L-F dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje VMHV-25.4L-F i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą VMHV-25.4L-F?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
