SKU: VMHV-25.4L-R-NM

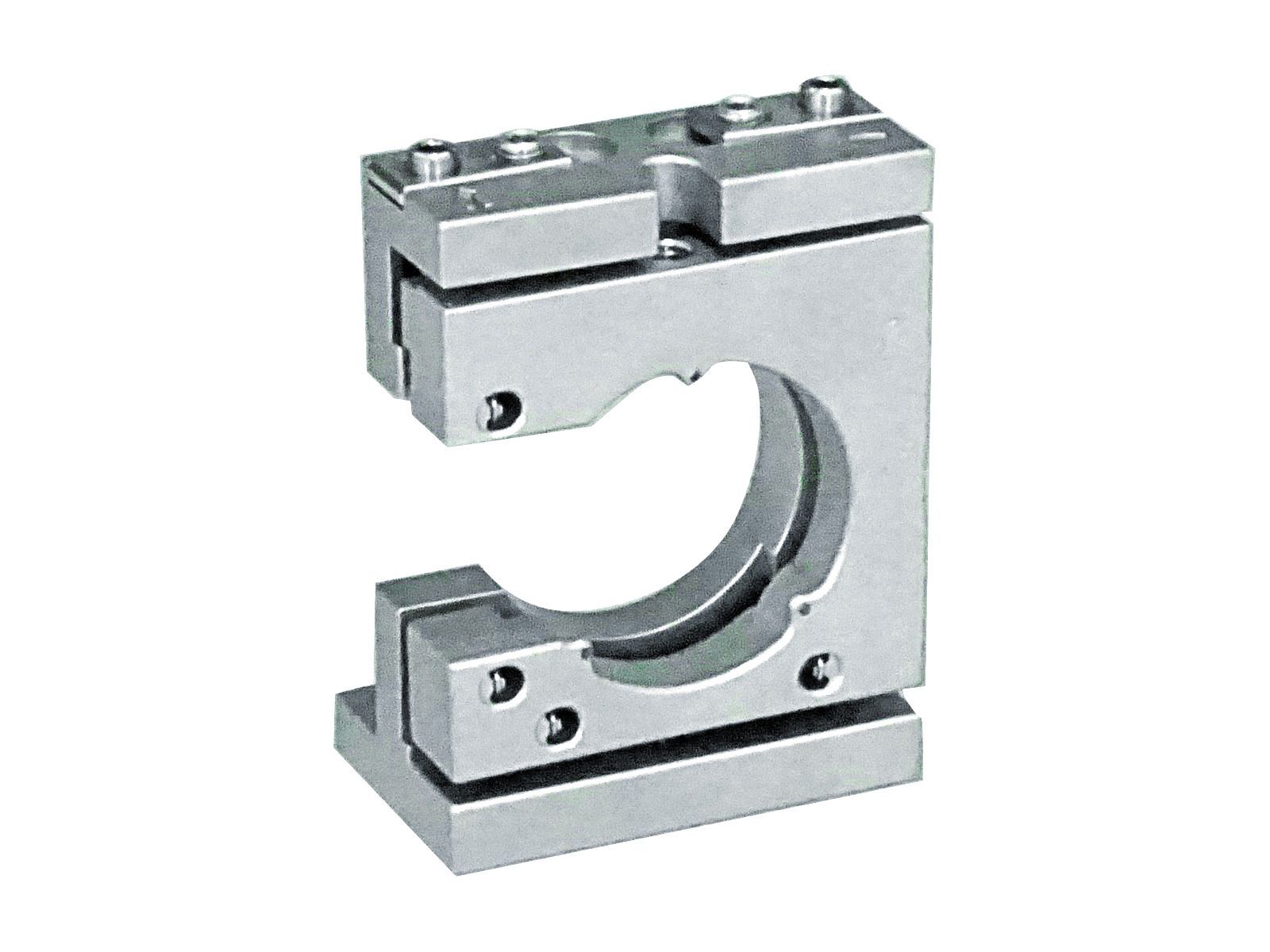

25.4-mm, niemagnetyczny, próżniowo-kompatybilny uchwyt lustra z regulacją pionową, ładowany od tyłu
25.4-mm, Non-Magnetic Vacuum-Compatible Vertical Control Mirror Mount, rear-loading
Seria NM: produkty wykonane ze stali nierdzewnej o bardzo niskiej podatności magnetycznej (SUS316L), kulek ceramicznych oraz elementów tytanowych. Materiały te zostały poddane naszemu autorskiemu procesowi demagnetyzacji. Zaprojektowane z myślą o kompatybilności próżniowej — od doboru materiałów, przez czyszczenie, po pakowanie — tak aby zapewnić przydatność do pracy w warunkach próżni. Elementy ślizgowe smarowane są smarem BARRIERA SUPER IS/V, który zapewnia niskie odgazowanie i doskonałą kompatybilność próżniową. W produktach tych nie stosuje się klejów. MHV-L-F umożliwia montaż lustra od przodu oprawy, natomiast MHV-L-R umożliwia montaż od tyłu uchwytu lustra. Oba typy wyposażone są w otwór do klejenia lustra, strukturę zabezpieczającą przed obrotem podczas montażu oraz otwory pod kołki pozycjonujące.
Specyfikacja
| Masa | 0.16 kg |
| Informacja dodatkowa | Każdy produkt jest testowany pod kątem właściwości magnetycznych i dostarczany w opakowaniu próżniowym zapewniającym wysoką czystość. Do montażu lub precyzyjnej regulacji należy używać dołączonego tytanowego klucza imbusowego. Dostępne są niemagnetyczne, kompatybilne z próżnią podstawy (VPST-NM) i słupki (VRO-NM). Można je montować za pomocą dołączonych śrub tytanowych. Przyjmujemy również zamówienia niestandardowe na wykonania niemagnetyczne i kompatybilne z próżnią. |
| Uwaga | Należy unikać przechowywania i użytkowania produktu w pobliżu silnych pól magnetycznych. Aby zapobiec przywieraniu cząstek magnetycznych lub pyłów metalicznych, produkt należy obsługiwać w czystym środowisku. Opakowanie próżniowe należy otwierać w pomieszczeniu czystym, unikając bezpośredniego dotykania produktu gołymi rękami. |
| Strona montażu optyki | Montaż od tyłu |
| Liczba osi sterowanych | 2 osie |
| Średnica optyki | φ25.4mm |
| Materiał główny | stainless ( SUS316L ) |
| Wykończenie | brak |
| Wysokość osi optycznej | 25.4 mm |
| Średnica montowanej optyki | φ25.4 mm, φ25 mm |
| Grubość montowanej optyki | 3–7 mm |
| Apertura użyteczna | φ23 mm |
| Liczba osi regulacji | 2 |
| Śruba regulacyjna | M4×0.25 mm |
| Zakres regulacji (pochylenie) | ±1.5° |
| Zakres regulacji (obrót) | ±1.5° |
| Rozdzielczość (pochylenie) | ok. 0.37°/rotation |
| Rozdzielczość (obrót) | ok. 0.38°/rotation |
| Pole magnetyczne (orientacyjnie) | 0.1 mG |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Czy do VMHV-25.4L-R-NM dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje VMHV-25.4L-R-NM i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą VMHV-25.4L-R-NM?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
