Soczewki asferyczne
Soczewki asferyczne mają powierzchnię o zmiennej krzywiźnie, zaprojektowaną tak, by pojedynczy element korygował aberrację sferyczną, którą przy soczewkach sferycznych trzeba by kompensować układem kilku elementów. Kategoria obejmuje soczewki kondensorowe, wysokiej precyzji oraz kolimacyjno-ogniskujące do zastosowań laserowych, pozwalając zmniejszyć liczbę elementów w torze optycznym przy zachowaniu jakości obrazu.
Podkategorie
Asferyczne soczewki kondensorowe
Asferyczne soczewki kondensorowe skupiają rozbieżną wiązkę światła, np. z diody LED lub lasera, z dużą efektywnością zbierania dzięki dużej aperturze numerycznej i skorygowanej aberracji sferycznej. Dostępne w serii AGL w wielu kombinacjach średnicy i ogniskowej. Standardowy wybór do kondensorów oświetleniowych i sprzęgania światła w systemach światłowodowych.
Asfery wysokiej precyzji
Asfery wysokiej precyzji to soczewki asferyczne szlifowane z zaostrzoną tolerancją kształtu powierzchni, zapewniającą minimalne odchylenia od projektowanego profilu i wyższą jakość czoła fali niż standardowe elementy formowane. Dostępne w serii AGL w różnych średnicach. Stosowane w układach wymagających precyzyjnego ogniskowania, np. w metrologii i optyce laserowej wysokiej klasy.
Asferyczne soczewki kolimacyjne/ogniskujące laserowe
Asferyczne soczewki kolimacyjno-ogniskujące dedykowane pracy z wiązką laserową, np. ze światłowodów lub diod, dostępne w wersjach dobranych pod konkretny zakres spektralny (350-700nm, 600-1050nm, 1050-1700nm). Kompaktowa konstrukcja i skorygowana aberracja sferyczna ułatwiają precyzyjne sprzęganie wiązki. Typowe zastosowanie to kolimacja wyjścia światłowodowego i moduły laserowe.
AGL-15-AGL-20
Soczewki asferyczne płasko-wypukłe
A355TA
Soczewka asferyczna ogniskująca - kolimacyjna A355TA (350-700nm)
Ogniskowa: 4.51mm
Średnica apertury: 5.07mm
Apertura numeryczna NA: 0.55
A355TB
Soczewka asferyczna ogniskująca - kolimacyjna A355TB (600-1050nm)
Ogniskowa: 4.51mm
Średnica apertury: 5.07mm
Apertura numeryczna NA: 0.55
A355TC
Soczewka asferyczna ogniskująca - kolimacyjna A355TC (1050-1700nm)
Ogniskowa: 4.51mm
Średnica apertury: 5.07mm
Apertura numeryczna NA: 0.55
A375TB
Soczewka asferyczna ogniskująca - kolimacyjna A375TB (600-1050nm)
Ogniskowa: 7.5mm
Średnica apertury: 4.5mm
Apertura numeryczna NA: 0.3
A375TC
Soczewka asferyczna ogniskująca - kolimacyjna A375TC (1050-1700nm)
Ogniskowa: 7.5mm
Średnica apertury: 4.5mm
Apertura numeryczna NA: 0.3
AGL-12-10.5P
Soczewka asferyczna kondensora AGL-12-10.5P
Średnica: 12mm
Ogniskowa: 10.5mm
Apertura numeryczna NA: 0.46
AGL-12-8.5P
Soczewka asferyczna kondensora AGL-12-8.5P
Średnica: 12mm
Ogniskowa: 8.5mm
Apertura numeryczna NA: 0.56
AGL-18-12P
Soczewka asferyczna kondensora AGL-18-12P
Średnica: 18mm
Ogniskowa: 12mm
Apertura numeryczna NA: 0.6
AGL-18-15.5P
Soczewka asferyczna kondensora AGL-18-15.5P
Średnica: 18mm
Ogniskowa: 15.5mm
Apertura numeryczna NA: 0.46
AGL-19-17P
Soczewka asferyczna kondensora AGL-19-17P
Średnica: 19mm
Ogniskowa: 17mm
Apertura numeryczna NA: 0.45
AGL-24-18P
Soczewka asferyczna kondensora AGL-24-18P
Średnica: 24mm
Ogniskowa: 18mm
Apertura numeryczna NA: 0.53
AGL-25-20P
Soczewka asferyczna kondensora AGL-25-20P
Średnica: 25mm
Ogniskowa: 20mm
Apertura numeryczna NA: 0.5
AGL-30-23.5P
Soczewka asferyczna kondensora AGL-30-23.5P
Średnica: 30mm
Ogniskowa: 23.5mm
Apertura numeryczna NA: 0.51
AGL-30-26.5P
Soczewka asferyczna kondensora AGL-30-26.5P
Średnica: 30mm
Ogniskowa: 26.5mm
Apertura numeryczna NA: 0.45

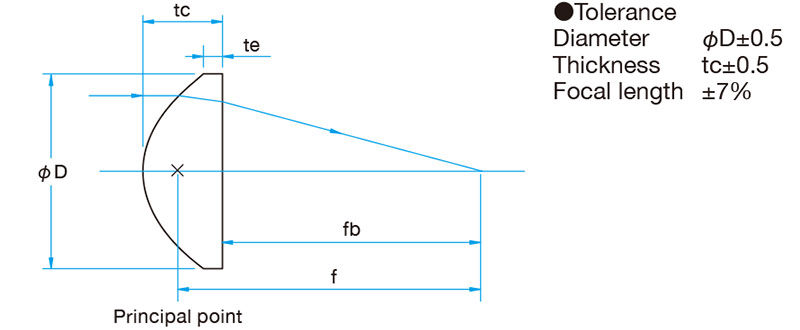

AGL-32.5-23.5P
Soczewka asferyczna kondensora AGL-32.5-23.5P
Średnica: 32.5mm
Ogniskowa: 23.5mm
Apertura numeryczna NA: 0.55
AGL-38-34.5P
Soczewka asferyczna kondensora AGL-38-34.5P
Średnica: 38mm
Ogniskowa: 34.5mm
Apertura numeryczna NA: 0.44
AGL-50-39P
Soczewka asferyczna kondensora AGL-50-39P
Średnica: 50mm
Ogniskowa: 39mm
Apertura numeryczna NA: 0.51
