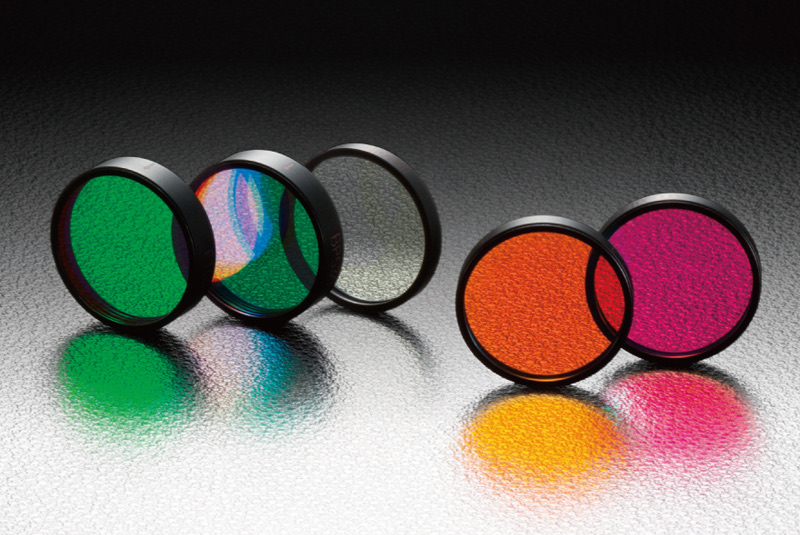

Filtry dielektryczne spektralne

Filtr dielektryczny odcina światło głównie przez odbicie, a nie pochłanianie. Jego selektywność bierze się z interferencji w stosie warstw — od kilkudziesięciu w prostych konstrukcjach do kilkuset w filtrach ramanowskich i o wysokim blokowaniu — o naprzemiennie wysokim i niskim współczynniku załamania. Stąd świetna stromość zboczy i wysoka transmisja w paśmie — a także dwie pułapki, o których karta katalogowa milczy.

Warto od razu zaznaczyć, że „odbija zamiast pochłaniać" to uproszczenie. Pełny bilans obejmuje transmisję, odbicie, absorpcję i rozpraszanie, a wiele filtrów handlowych łączy stos interferencyjny z podłożem barwionym, warstwą metaliczną albo dodatkowym blokerem absorpcyjnym. Przy dużych mocach ta różnica przestaje być akademicka — patrz sekcja o bezpieczeństwie.

Pułapka pierwsza: kąt padania przesuwa pasmo

To jest najczęstsza przyczyna tego, że „filtr nie działa". Pasmo przepuszczania przesuwa się ku krótszym falom, gdy filtr odchylimy od prostopadłości:

λ(θ) ≈ λ₀ · √(1 − sin²θ / n²_eff)

gdzie λ₀ to długość fali odniesienia, θ — kąt padania w powietrzu, a n_eff — efektywny współczynnik załamania stosu warstw. n_eff nie jest współczynnikiem podłoża — to parametr konstrukcyjny powłoki, typowo w zakresie około 1,45–2,2. Weź go z karty; jeśli go nie ma, poniższe liczby traktuj jako oszacowanie.

Wzór opisuje położenie cechy widmowej i tylko w przybliżeniu. Nie mówi nic o kształcie pasma ani o transmisji szczytowej. Milczy też o polaryzacji: już przy umiarkowanych kątach składowe s i p mają różne n_eff, więc jedna liczba jest albo przybliżeniem dla jednej polaryzacji, albo uśrednieniem. Przy dużych kątach — a 45° do takich należy — nie nadaje się do przewidywania charakterystyki dichroika; tam trzeba danych producenta dla właściwego kąta.

Dla filtra o λ₀ = 550 nm:

Przy filtrze o szerokości połówkowej 10 nm — a takie mamy w ofercie — dziesięć stopni odchylenia przesuwa pasmo o 20% jego szerokości przy n_eff = 2,0 i o 40% przy n_eff = 1,45. Im mniejsze n_eff, tym silniejszy efekt.

Trzy wnioski praktyczne:

• Filtr wąskopasmowy montuj pod kątem zgodnym ze specyfikacją — zwykle prostopadle — i sprawdź to, zamiast zakładać.
• Ten sam mechanizm bywa użyteczny: niewielkim, kontrolowanym pochyleniem można dostroić filtr o kilka nanometrów ku krótszym falom. Nie jest to jednak darmowe: przy filtrach wąskich rośnie wtedy rozszczepienie polaryzacyjne, spada transmisja szczytowa i psuje się kształt pasma — strojenie kątem kupuje położenie kosztem jakości. Kątem nie da się też przesunąć pasma powyżej wartości dla padania prostopadłego; można jedynie zmniejszyć wcześniej zadane odchylenie. Zmiana temperatury przesuwa pasmo w drugą stronę, ale kierunek i wielkość zależą od konstrukcji powłoki — bywają filtry celowo skompensowane termicznie.
• Przy większych kątach dochodzi rozszczepienie polaryzacyjne. Mechanizm jest taki: składowe s i p widzą różne n_eff, więc przesuwają się o różną wartość. W świetle niespolaryzowanym obie nakładają się na siebie i wypadkowe pasmo wygląda na szersze oraz niższe, mimo że żadna ze składowych z osobna aż tak się nie zmieniła. Na zboczu filtra krawędziowego potrafi się z tego zrobić „półka". Przy 45° to już nie korekta, lecz inna charakterystyka, którą trzeba wziąć z karty.

Pułapka druga: filtr nie lubi wiązki zbieżnej

Wiązka zbieżna albo rozbieżna to nie jeden kąt padania, lecz cały ich stożek. Każdy kąt widzi trochę inne pasmo, więc charakterystyka wypadkowa jest uśredniona po stożku: zwykle przesunięta ku krótszym falom, z zaokrąglonymi zboczami i niższą transmisją szczytową. Skala i kształt tego efektu zależą od f/#, kąta promienia głównego, rozkładu energii w źrenicy, polaryzacji i samej konstrukcji filtra — nie da się go sprowadzić do jednej reguły.

Dlatego filtry interferencyjne najchętniej umieszcza się w przestrzeni skolimowanej. Nie jest to jednak zakaz: filtry bywają projektowane i dobierane pod zadany kąt padania oraz zadaną rozpiętość stożka. To dwa osobne parametry — kąt promienia głównego mówi, gdzie leży środek stożka, a połówkowy kąt stożka, jak jest szeroki. Jeśli w Twoim układzie nie ma miejsca skolimowanego, podaj nam oba, zamiast dobierać filtr według wartości dla padania prostopadłego.

Co naprawdę znaczą parametry

CWL (środkowa długość fali) i FWHM (szerokość połówkowa) — środek pasma i jego szerokość w połowie wysokości. Zawsze obowiązują w warunkach podanych w specyfikacji: przy określonym kącie padania, rozpiętości stożka, polaryzacji i temperaturze. Filtry pasmowe specyfikuje się zwykle przy padaniu prostopadłym, ale dichroiki — przy 45°. Porównywanie tych liczb bez sprawdzenia warunków nie ma sensu.

Transmisja szczytowa — w naszej ofercie typowo ≥90%, spotyka się też ≥85% i ≥80%. Nie mylić z transmisją uśrednioną po paśmie.

Blokowanie (OD) — i tu jest rzecz, którą najłatwiej przeoczyć. Gęstość optyczna OD 6 oznacza tłumienie 10⁶, ale zawsze w podanym zakresie. Filtr blokujący OD 6 w zakresie 400–700 nm poza nim może mieć znacznie słabsze tłumienie, przecieki albo wręcz dodatkowe okna transmisji — a krzem w Twoim detektorze widzi przy 900 nm doskonale.

Bierze się to stąd, że stos interferencyjny ma skończone pasmo dobrego blokowania. Poza nim pojawiają się kolejne rzędy i pasma przepuszczania, których konstrukcja nie tłumi, o ile nie dołożono osobnego blokera. Dlatego „poza deklarowanym zakresem" nie znaczy „trochę gorzej", tylko „nieokreślone".

Drugie pytanie do karty: czy podane OD to minimum w całym zakresie, czy wartość uśredniona? Różnica bywa rzędu wielkości akurat w tych wąskich „dziurach", które najbardziej szkodzą.

Właściwe kryterium nie brzmi „blokować wszędzie", tylko: czy tam, gdzie źródło i tło coś emitują, a detektor to widzi, tłumienie wystarcza. Liczy się iloczyn widma padającego, transmisji filtra i czułości detektora, odniesiony do dopuszczalnego poziomu tła. Zakresu, w którym do detektora i tak nie docierają fotony, nie trzeba blokować — ale trzeba to sprawdzić, a nie założyć. Przeoczenie akurat tego iloczynu bywa przyczyną tła, którego nie da się wytłumaczyć niczym w samym preparacie.

Stromość zbocza — dla filtrów krawędziowych i notch istotniejsza niż sama długość fali przejścia. Podaje się ją jako odległość między dwoma wyraźnie określonymi poziomami, na przykład od OD 6 do 50% transmisji albo od 10% do 90%. Bez podania tych poziomów liczba jest nieporównywalna między producentami.

W spektroskopii Ramana używa się zwykle innej miary: odległości od linii wzbudzenia wyrażonej w cm⁻¹ wraz z gwarantowaną gęstością optyczną na samej linii lasera. To ona decyduje, jak blisko wzbudzenia da się jeszcze mierzyć.

Współczynnik temperaturowy — pasmo dryfuje z temperaturą, zwykle ku dłuższym falom. Rozrzut jest duży i zależy od technologii powłoki: nowoczesne filtry z twardymi powłokami napylanymi mieszczą się zwykle w zakresie od pojedynczych do kilkunastu pikometrów na stopień — pojedyncze pikometry to raczej najlepszy przypadek niż norma — a starsze konstrukcje z warstwami miękkimi bywają o rząd wielkości gorsze. Spotyka się też powłoki celowo kompensowane, o dryfie bliskim zeru. Przy filtrach ultrawąskich albo przy lokalnym nagrzewaniu wiązką sama klimatyzacja w pomieszczeniu niczego nie gwarantuje — liczy się temperatura filtra, nie powietrza w sali.

Rodzaje i do czego służą

Najpierw rozróżnienie, które porządkuje resztę: charakterystyka widmowa to co innego niż rola w układzie. Poniższa tabela opisuje charakterystyki:

Dichroik nie jest osobnym punktem tej listy. To określenie roli: filtra pracującego pod kątem i celowo rozdzielającego światło między tor przechodzący i odbity. Widmowo dichroik bywa długoprzepustowy, krótkoprzepustowy albo wielopasmowy. Dlatego przy zamawianiu nie wystarczy powiedzieć „potrzebuję dichroika" — trzeba podać długości fal i kąt pracy.

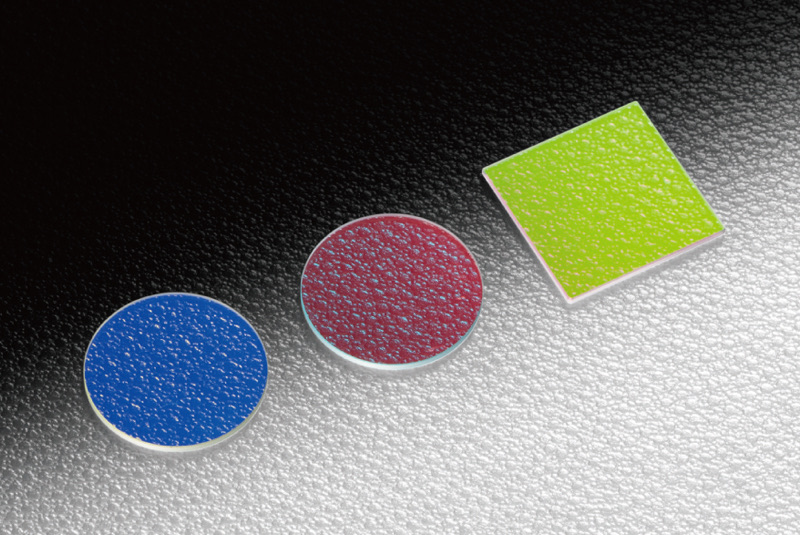

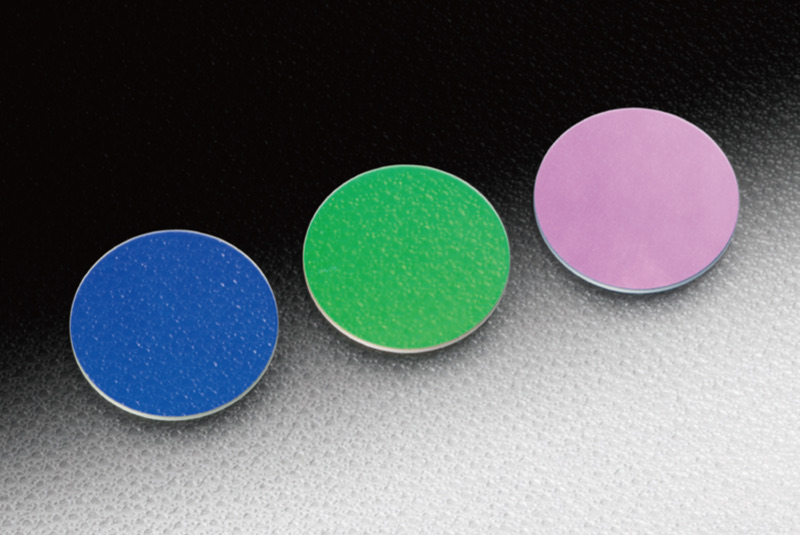

Filtry dichroiczne: praca pod kątem ma swoje skutki

Filtr używany jako dichroik pracuje zwykle przy 45° i to nie jest wybór estetyczny — pod tym kątem odbite pasmo odchodzi prostopadle do padającego. Trzeba jednak pamiętać o trzech rzeczach:

• Wiązka przechodząca zostaje przesunięta równolegle o wartość zależną od grubości i współczynnika załamania płytki. W torze obrazowym to przesunięcie trzeba uwzględnić.
• W wiązce niekolimowanej płytka pod kątem psuje obraz. Wprowadza astygmatyzm, ale nie tylko: także przesunięcie ogniska, aberrację sferyczną i komę. Dlatego w mikroskopie dichroik siedzi w przestrzeni nieskończonej, a nie w zbieżnym stożku za obiektywem.
• Kąt 45° jest częścią specyfikacji. Ten sam element ustawiony pod 30° ma inne pasmo — patrz wzór wyżej, przy tak dużych kątach przesunięcie liczy się w dziesiątkach nanometrów.

W zestawach fluorescencyjnych filtr wzbudzenia, dichroik i filtr emisyjny są dobierane jako komplet. Wymiana jednego elementu na „podobny" zwykle psuje stosunek sygnału do tła, nawet jeśli każdy z osobna ma dobre parametry.

Orientacja i strzałka

Wiele filtrów interferencyjnych jest kierunkowych — mają oznaczoną stronę albo strzałkę wskazującą kierunek propagacji. Powód jest praktyczny: stos blokujący i stos przepuszczający leżą w określonej kolejności względem podłoża. Odwrócenie filtra potrafi zwiększyć tło (światło niepożądane trafia najpierw w podłoże, które samo fluoryzuje) i obniżyć odporność na uszkodzenie w układach laserowych.

Oznaczenia nie są jednak znormalizowane: strzałka, kropka, kreska, logo czy znak „^" u różnych producentów znaczą różne rzeczy — u jednego strzałka wskazuje kierunek propagacji, u innego stronę wejściową. Ustal właściwą stronę według instrukcji konkretnego producenta, a nie według analogii z innym filtrem. Zanotowanie orientacji z pierwszego montażu utrwala ją tylko wtedy, gdy była poprawna — samo w sobie niczego nie rozstrzyga. Jeśli nie masz pewności, zapytaj nas; sprawdzimy w dokumentacji.

Bezpieczeństwo: odcięta moc gdzieś trafia

Skoro filtr dielektryczny odbija to, czego nie przepuszcza, odcięta moc nie znika — odchodzi w postaci wiązki odbitej. Ile jej będzie, zależy od tego, jaka część widma źródła leży w paśmie odbiciowym: przy filtrze odcinającym silną linię lasera będzie to prawie cała moc wejściowa, przy filtrze przepuszczającym większość energii źródła — niewiele. Policz to dla swojego przypadku, zamiast zakładać którąkolwiek skrajność.

Przy filtrze ustawionym prostopadle wiązka odbita wraca wprost do źródła; przy dichroiku pod 45° odchodzi w bok, często w nieoczekiwanym kierunku.

• Zaplanuj, gdzie trafi wiązka odbita, i postaw tam pułapkę optyczną.
• Odbicie wracające do lasera potrafi zdestabilizować jego pracę — przy diodach i laserach światłowodowych rozważ izolator optyczny albo niewielkie odchylenie filtra od prostopadłości.
• Sprawdź próg uszkodzenia (LIDT) względem warunków w miejscu montażu, a nie względem mocy samej wiązki. Dla pracy ciągłej porównuje się natężenie (W/cm²), dla impulsowej — przede wszystkim gęstość energii (J/cm²), przy zadanej długości impulsu i długości fali. Przy dużej częstotliwości powtarzania reżim potrafi się jednak zmienić: o uszkodzeniu decyduje wtedy nagrzewanie średnią mocą, a nie energia pojedynczego impulsu — i trzeba sprawdzić oba kryteria. LIDT jest przy tym wielkością statystyczną, podawaną dla konkretnych warunków testu, więc traktuj ją jako wartość porównawczą z zapasem, a nie granicę gwarantowaną. Pamiętaj też o niejednorodnościach wiązki — lokalny „hot spot" decyduje wcześniej niż średnia.

Czyszczenie i przechowywanie

Współczesne filtry z twardymi powłokami napylanymi są znacznie odporniejsze od dawnych i zwykle czyści się je jak pozostałą optykę. „Zwykle" nie znaczy „zawsze": dopuszczalny rozpuszczalnik i nacisk zależą również od oprawy, użytych klejów, uszczelnienia krawędzi i tego, czy powłoka jest odsłonięta. Trzymaj się procedury producenta danego filtra.

Starsze konstrukcje — zwłaszcza wąskopasmowe z warstwami miękkimi — bywają wrażliwe na wilgoć i uszczelnione na krawędzi. Takiego filtra nie wolno docinać ani wyjmować z pierścienia, bo uszkodzenie uszczelnienia oznacza powolną degradację pasma.

Trzymaj filtry w oryginalnych opakowaniach, z zachowaniem oznaczeń — pasmo nieopisanego filtra da się odzyskać tylko pomiarem.

Najczęstsze błędy

• Montaż filtra pod innym kątem niż w specyfikacji — pasmo ucieka ku krótszym falom.
• Filtr dobrany według wartości dla padania prostopadłego, a użyty w wiązce zbieżnej — pasmo się rozmywa, transmisja spada.
• Patrzenie tylko na wartość OD, bez zakresu blokowania — filtr może nie blokować tam, gdzie detektor widzi najlepiej.
• Wymiana jednego elementu z zestawu fluorescencyjnego na podobny.
• Odwrócony filtr kierunkowy — wyższe tło, niższa odporność na uszkodzenie.
• Brak pułapki na wiązkę odbitą — odcięta moc wraca do układu.
• Dobór po samej środkowej długości fali, bez sprawdzenia szerokości pasma i stromości zboczy.
• Porównywanie stromości zboczy między producentami bez sprawdzenia, między jakimi poziomami jest mierzona.

Jeśli dobierasz filtr, podaj nam: długość fali, którą chcesz przepuścić, i tę, którą trzeba odciąć, wymagane tłumienie wraz z zakresem, widmo źródła i czułość detektora, kąt padania oraz rozpiętość stożka wiązki. Przy zastosowaniach wymagających przydadzą się też: polaryzacja i jej orientacja względem płaszczyzny padania, tolerancje CWL i FWHM, apertura czynna, płaskość i dopuszczalne zniekształcenie czoła fali w transmisji, równoległość powierzchni oraz wymagania co do odbić wtórnych. Na tej podstawie sprawdzimy, czy wystarczy filtr katalogowy, czy potrzebna jest konstrukcja na zamówienie.
