Uchwyty soczewek

Uchwyt soczewki wygląda na element, przy którym nie da się nic zepsuć. Tymczasem to właśnie on decyduje o dwóch rzeczach, których nie poprawi żadna optyka: czy soczewka stoi tam, gdzie ma stać, i czy nie została zdeformowana przy montażu.

Poniżej rzeczy, które warto rozstrzygnąć przed zamówieniem — a nie przy montażu.

Pierścień mocujący: najczęstszy sposób zepsucia dobrej soczewki

Standardowy uchwyt trzyma soczewkę pierścieniem gwintowanym dokręconym od czoła. Rozwiązanie proste, tanie i skuteczne — pod jednym warunkiem: pierścień ma soczewkę unieruchomić, a nie ścisnąć.

Za mocno dokręcony pierścień odkształca szkło. Skutki są dwa i oba niewidoczne gołym okiem:

• Zniekształcenie czoła fali. Cała starannie dobrana jakość powierzchni przestaje mieć znaczenie, bo soczewka pracuje wygięta.
• Dwójłomność naprężeniowa. Napięte szkło zmienia stan polaryzacji przechodzącego światła. W układach polaryzacyjnych i interferometrycznych to bywa gorsze niż samo zniekształcenie.

Praktycznie:

• Docisk ma być najmniejszy z wystarczających, a nie największy możliwy. Niedokręcenie jest bowiem błędem równie realnym: soczewka luzuje się przy drganiach i transporcie, zaczyna się decentrować, a w oprawie ustawionej pionowo potrafi po prostu wypaść. Właściwy docisk musi utrzymać element przy spodziewanym przyspieszeniu i w docelowej orientacji.
• Dokręcanie „do oporu wyczuwalnego palcami" to wskazówka orientacyjna, nie specyfikacja. Jeśli producent podaje moment dokręcania, trzymaj się jego wartości; przy większej i cięższej optyce warto o nią zapytać, zamiast polegać na wyczuciu.
• Przy optyce wymagającej sprawdź czoło fali po zamontowaniu — karta katalogowa opisuje element luzem.
• Tam, gdzie liczy się polaryzacja albo jakość czoła fali, sięgnij po uchwyty z dociskiem sprężystym zamiast sztywnego pierścienia.

Luz w oprawie: konflikt, którego nie da się uniknąć

Soczewka musi wejść do oprawy, więc otwór jest zawsze nieco większy od szkła. Ten luz ma dwa przeciwstawne skutki i trzeba świadomie wybrać, który jest gorszy w Twoim układzie.

Za mały luz grozi ściśnięciem przy spadku temperatury. Aluminium rozszerza się znacznie bardziej niż typowa optyka — ale o ile bardziej, zależy od materiału soczewki, i różnice są tu duże. Przy oprawie aluminiowej i soczewce Ø25,4 mm zmiana luzu przy zmianie temperatury o 20 K wynosi:

Popularne „aluminium rozszerza się trzykrotnie bardziej niż szkło" dotyczy więc szkieł typu N-BK7. Dla krzemionki topionej stosunek wynosi około czterdziestu, a dla fluorku wapnia — niewiele ponad jeden. Policz to dla swojego materiału.

Powyższe liczby są nominalne: nie obejmują tolerancji wykonania soczewki i otworu, temperatury montażu, grubości powłoki anodowej ani gradientów temperatury w oprawie. Traktuj je jako rząd wielkości przy decyzji, a nie jako podstawę doboru pasowania.

Przy wzroście temperatury oprawa rośnie szybciej i soczewka się poluzowuje. Przy spadku oprawa kurczy się na szkle. Jeśli luz był mniejszy niż ta różnica, soczewka zostaje ściśnięta — i wracamy do naprężeń z poprzedniej sekcji, tyle że bez udziału montującego.

Za duży luz kosztuje centrowanie. Soczewka może się przemieścić o połowę luzu średnicowego, a przy wiązce skolimowanej padającej na pojedynczą soczewkę skupiającą ognisko przesuwa się w przybliżeniu o tyle, o ile przesunęła się soczewka:

Pięćdziesiąt mikrometrów to przy sprzęganiu do światłowodu jednomodowego różnica między działaniem a niedziałaniem.

W układzie wieloelementowym zależność nie jest już tak prosta — skutek decentracji zależy od mocy optycznej i położenia przesuniętego elementu, a poza samym przesunięciem ogniska pojawiają się też koma i astygmatyzm. Rachunek wyżej traktuj jako oszacowanie skali problemu.

Wniosek dla zwykłej, sztywnej oprawy: w stabilnej temperaturze wybieraj ciaśniejsze pasowanie i lepszą centrację; przy dużych wahaniach zostaw luz i pogódź się z decentracją.

Nie jest to jednak wybór bez wyjścia — sztywna oprawa to tylko jedno z rozwiązań:

• Dobór materiału oprawy. Ta sama soczewka z N-BK7 w oprawie ze stali nierdzewnej zmienia luz o 4,5 µm zamiast 8,1 µm na 20 K, bo stal jest bliższa szkłu rozszerzalnością. W układach precyzyjnych stosuje się stopy o niskiej rozszerzalności, dobrane pod konkretny materiał optyczny.
• Podparcie podatne — wkładki sprężyste, elementy giętkie, docisk sprężynowy. Utrzymują element wycentrowany, a jednocześnie przyjmują na siebie zmianę wymiarów.
• Uchwyty samocentrujące dociskają soczewkę symetrycznie kilkoma punktami i zmniejszają decentrację. Uwaga: samo centrowanie nie oznacza jeszcze odporności na skurcz cieplny — tę daje dopiero podatny docisk. Sprawdź, którą z tych cech ma konkretny uchwyt.

Osobno warto pamiętać, że temperatura zmienia nie tylko luz promieniowy, ale i docisk osiowy pierścienia: korpus, pierścień i sama soczewka zmieniają grubość w różnym tempie, więc element bezpiecznie dokręcony w temperaturze pokojowej może zostać ściśnięty po schłodzeniu układu.

Na czym soczewka się opiera

Rzecz pomijana, a istotna zwłaszcza przy soczewkach o silnej krzywiźnie. Powierzchnia oporowa w oprawie jest płaska i pierścieniowa. Soczewka płasko-wypukła oparta stroną płaską przylega do niej całą powierzchnią pierścienia. Ta sama soczewka oparta stroną wypukłą styka się z krawędzią oporu wąskim okręgiem — nacisk skupia się na małej powierzchni i naprężenia rosną.

Kłopot w tym, że o orientacji soczewki decyduje optyka, a nie wygoda montażu: strona wypukła ma patrzeć w stronę dłuższego sprzężenia. Jeśli wychodzi z tego oparcie na krzywiźnie, potrzebna jest oprawa z odpowiednio ukształtowanym gniazdem albo z podkładką rozkładającą nacisk. Przy zwykłych zastosowaniach nie ma to znaczenia; przy dużych soczewkach, wysokich mocach i wymaganiach interferometrycznych — ma.

System tubusowy: uchwyt to zwykle nie pojedynczy element

Znaczna część naszej oferty w tej kategorii to elementy systemu tubusowego: tubusy, pierścienie mocujące, pierścienie dystansowe, adaptery i redukcje. Buduje się z nich zamknięty tor optyczny, w którym odległości między elementami wynikają z długości tubusów i pierścieni, a nie z ustawiania każdego elementu osobno.

Trzy rzeczy warte przemyślenia przed zamówieniem:

• Gwint musi się zgadzać co do pełnego oznaczenia, nie tylko średnicy. Podobna średnica przy innym skoku oznacza zniszczony gwint. Podaj nam pełne oznaczenie tego, co już masz.
• Odległości planuj z zapasem regulacji. Zestaw pierścieni dystansowych o różnych grubościach jest znacznie wygodniejszy niż dokładne wyliczenie jednej długości, bo rzeczywiste położenia głównych płaszczyzn soczewek rzadko zgadzają się z rachunkiem na papierze.
• Wnętrze tubusu odbija. Gładka, jasna ścianka wewnętrzna to źródło światła rozproszonego trafiającego wprost na detektor. Tubusy z gwintem wewnętrznym na całej długości i czarnym wykończeniem tłumią to znacznie lepiej; przy pomiarach o wysokim kontraście warto dołożyć przesłony.

Uchwyty z regulacją

Zwykły uchwyt trzyma soczewkę tam, gdzie wypada z geometrii. Gdy to nie wystarcza, są wersje z regulacją:

• Regulacja XY — przesuwa soczewkę w płaszczyźnie prostopadłej do osi. Służy do centrowania, a nie do ogniskowania: przy korekcji decentracji układu i przy poprzecznym trafianiu w rdzeń światłowodu. Do samego sprzęgania jednomodowego potrzebne są zwykle obie regulacje naraz, XY i Z.
• Regulacja wzdłuż osi (Z) — dostrojenie ogniskowania. Bywa realizowana gwintem, co jest tanie i skuteczne.

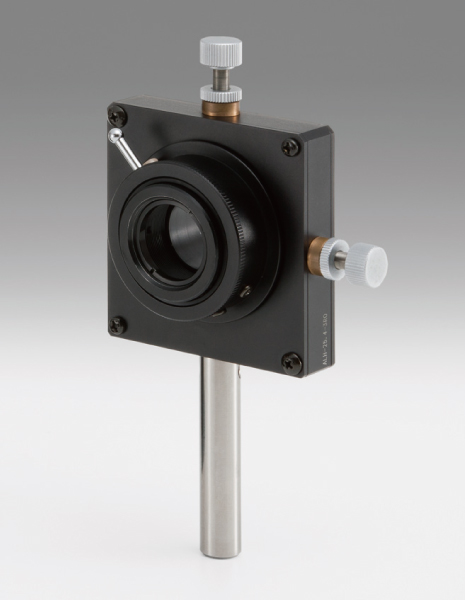

• Uchwyty trójosiowe — łączą jedno z drugim w jednym elemencie, zwykle kosztem miejsca i sztywności.
• Uchwyty obrotowe — potrzebne, gdy element ma zdefiniowaną oś: przy płytkach falowych, polaryzatorach, soczewkach cylindrycznych.

Zasada jak przy klatkach: regulację zaplanuj zawczasu. Wymiana zwykłego uchwytu na regulowany w gotowym, ciasno zabudowanym torze oznacza rozebranie wszystkiego, co jest za nim.

Apertura czynna, czyli ile soczewki naprawdę zostaje

Uchwyt zawsze zasłania brzeg soczewki — pierścień musi się o coś opierać. Apertura czynna jest więc mniejsza niż średnica szkła, typowo o kilka procent średnicy z każdej strony.

Ma to znaczenie w dwóch przypadkach: gdy wiązka wypełnia soczewkę blisko brzegu (obcięcie zmienia rozkład natężenia i wprowadza dyfrakcję na krawędzi) oraz gdy liczysz efektywną liczbę przysłonową — jest ona wyznaczona przez aperturę czynną oprawy, a nie przez katalogową średnicę soczewki. Przy szybkich układach ta różnica potrafi zmienić wynik rachunku.

Najczęstsze błędy

• Zbyt mocno dokręcony pierścień — zniekształcenie czoła fali i dwójłomność naprężeniowa.
• Ciasne pasowanie w układzie o zmiennej temperaturze — oprawa kurczy się na szkle.
• Duży luz tam, gdzie liczy się centrowanie — ognisko wędruje o połowę luzu.
• Oparcie soczewki o silnej krzywiźnie na krawędzi gniazda bez podkładki.
• Dobór tubusa po samej średnicy gwintu, bez sprawdzenia skoku.
• Jasne, gładkie wnętrze tubusu — światło rozproszone na detektorze.
• Liczenie apertury z katalogowej średnicy soczewki, nie z apertury czynnej oprawy.
• Zwykły uchwyt tam, gdzie potrzebna będzie regulacja — wymiana w gotowym torze jest kosztowna.
• Sprawdzanie jakości czoła fali tylko przed montażem.

Jeśli kompletujesz oprawy, podaj nam: średnice i grubości soczewek, wymaganą regulację, zakres temperatur pracy oraz to, czy w torze liczy się polaryzacja albo jakość czoła fali. Przy budowie toru tubusowego przydatny będzie też szkic odległości — dobierzemy tubusy i pierścienie dystansowe tak, żeby został zapas na dostrojenie.
