Klatki optyczne (Cage Systems)
System klatkowy (cage system) to zestaw prętów prowadzących i płyt montażowych, na których osadza się soczewki, lustra, filtry i inne elementy w powtarzalnych odległościach wzdłuż osi optycznej. W ofercie płyty blankowe do wiercenia otworów pod własne wymiary, uchwyty do wyrównywania klatki, mocowania luster pod kątem 45° i uchwyty filtrów. Rozwiązanie ułatwia szybki montaż i modyfikację złożonych torów optycznych.
Podkategorie
Komponenty klatek 16mm
Komponenty systemu klatkowego o rozstawie prętów 16 mm, przeznaczone do kompaktowych torów optycznych z optyką o małej średnicy. Kategoria obejmuje płyty z otworem przelotowym, uchwyty do wyrównywania klatki, mocowania luster pod kątem normalnym, uchwyty filtrów oraz mocowania stałej optyki. Format popularny w miniaturowych układach laserowych i pomiarowych.
Komponenty klatek 30mm
Komponenty systemu klatkowego o rozstawie prętów 30 mm — najpopularniejszym formacie klatek optycznych — obejmujące rury osłonowe rdzenia, płyty adapterowe pod stoliki obrotowe, zatrzaski pryzmatów, stoliki ogniskowe oraz płyty montażowe łączące klatkę z blatem stołu optycznego. Uniwersalny zestaw do budowy modułowych torów laserowych i pomiarowych.
Komponenty klatek 60mm
Komponenty systemu klatkowego o rozstawie prętów 60 mm, przeznaczone do większych elementów optycznych i wiązek o szerszej aperturze. W ofercie płyty o wysokiej stabilności, cele wyrównawcze, stałe mocowania optyczne (z otworem przelotowym lub bez) oraz uchwyty i adaptery soczewek do ogniskowania z boku klatki. Format stosowany w rozbudowanych, wysokomocowych układach laserowych.

C-BP-M - SLHO-30
Uchwyt obiektywu stałego klatki (w slot)

C-CB-30
Sześcian montażowy do klatki

C-CGBH-30
Uchwyt lustra gimbala do klatki

C-CMA-30
Adaptery C-mount klatki

C-GBH-30
Uchwyt gimbala do klatki

C-LHC - TAT-16
Uchwyty optyczne dwuosiowe do klatki

C-LHC - TAT-30
Uchwyty optyczne dwuosiowe do klatki

C-MAD-30
Adapter optyczny klatki

C-MPH-30
Uchwyty polaryzatorów klatki

C-PLH - PAD-16
Uchwyty pryzmatów klatki

C-PLH - PAD-30
Uchwyty pryzmatów klatki

C-RO-30
Pręty prowadzące klatki

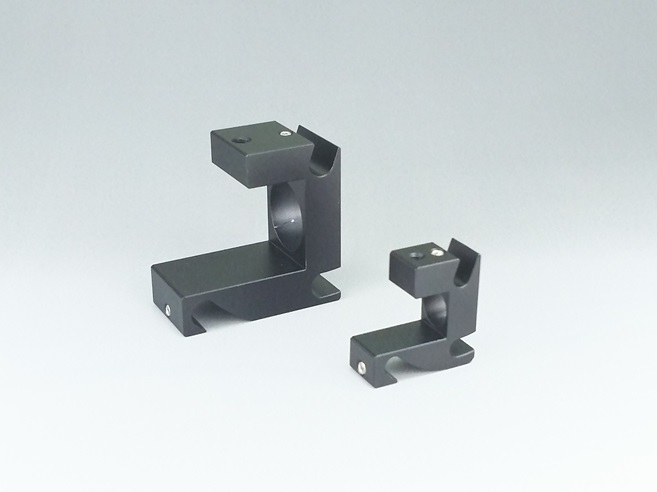

C-RPCP-30
Płyta konwersji skoku pręta klatki

C-SCMP-30
Mocowanie adaptera C-mount klatki

C-SMH - BP - SLFH-16
Uchwyt na optykę z rowkiem w stałych mocowaniach do klatki (standard)

C-SMH - BP - SLFH-30
Uchwyt na optykę z rowkiem w stałych mocowaniach do klatki (standard)

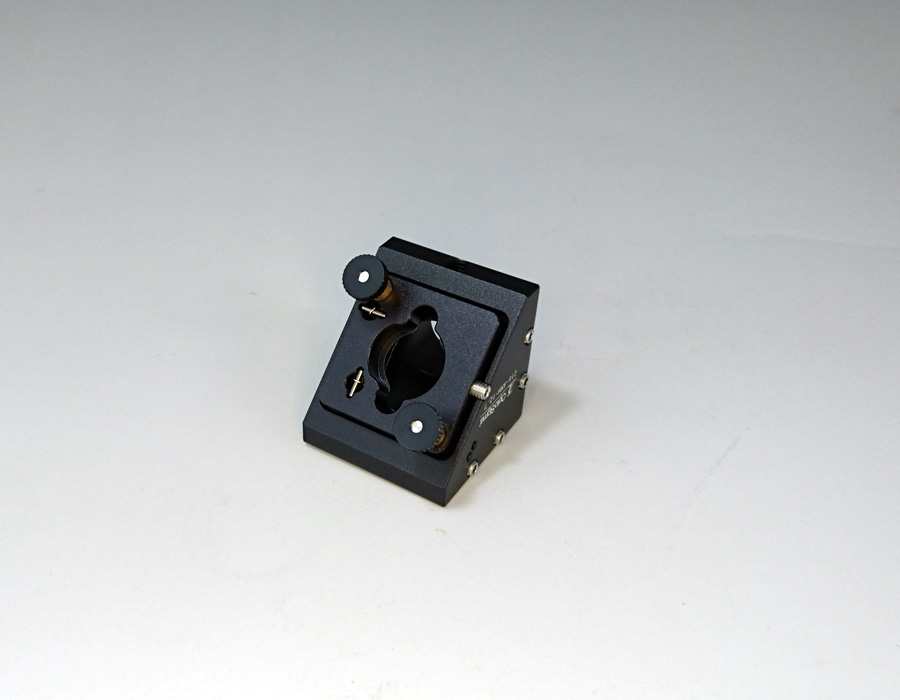

C16-AMH-12.7
Mocowanie lustra pod kątem 45 stopni do klatki

C16-AMH-12.7UU
Mocowanie lustra pod kątem 45 stopni do klatki
Jak zbudować układ w systemie klatkowym
Opracowanie zespołu technicznego INTERLAB. Wszystkie wzory podajemy wraz z założeniami, przy których obowiązują.
System klatkowy to zwykle cztery równoległe pręty rozstawione w kwadracie, na które nanizuje się płyty z elementami optycznymi. Zamiast ustawiać każdy element osobno na własnym słupku, dostajesz oś optyczną zdefiniowaną mechanicznie — wszystko, co wejdzie na pręty, jest już w przybliżeniu współosiowe.
To ogromne ułatwienie i jednocześnie źródło ograniczeń, o których warto wiedzieć przed zakupem pierwszego zestawu.
Co dostajesz, a co tracisz
Za:
- Oś optyczna jest zadana konstrukcją. Nie ustawiasz wysokości i poprzecznego położenia każdego elementu z osobna — wynikają z geometrii płyt.
- Zwarta zabudowa. Cały tor zajmuje mniej miejsca niż ten sam układ na słupkach, a odległości między elementami zmienia się przesuwaniem po prętach.
- Powtarzalność. Rozebrany i złożony ponownie układ wraca do zbliżonego stanu.
- Łatwe osłonięcie. Na pręty można nałożyć tuleje światłoszczelne i odciąć światło rozproszone.
Przeciw:
- Kolejność montażu bywa wymuszona. Oprawa nawlekana na pręty wymaga dostępu od końca, więc dołożenie jej w środku gotowego toru oznacza rozebranie części układu. Da się tego uniknąć — patrz osobna sekcja niżej — ale trzeba to zaplanować przy zakupie, a nie przy montażu.
- Regulacja kątowa nie jest oczywista. Klatka trzyma elementy prostopadle do osi — jeśli któryś ma być pochylony, potrzebna jest osobna płyta kinematyczna.
- Sztywność ma granice. Cztery pręty na długim odcinku uginają się pod ciężarem, zwłaszcza przy cięższych elementach w środku. Pojedynczy element na krótkim, grubym słupku bywa stabilniejszy.
Trzy rozmiary i ich wzajemna zgodność
W ofercie są trzy standardy, oznaczane w numerach katalogowych przedrostkiem:
| standard | oznaczenie | typowe zastosowanie |
|---|---|---|
| 16 mm | C16- | małe elementy, zwarte układy, optyka Ø12,7 mm |
| 30 mm | C30- | standard ogólnego przeznaczenia, optyka Ø25,4 mm |
| 60 mm | C60- | większa optyka, większa apertura, cięższe elementy |
Płyt z różnych standardów nie da się nałożyć na tę samą czteroprętową geometrię — rozstaw otworów jest inny. Przejście między systemami wymaga płyty przejściowej (w katalogu są takie dla par 16/30 i 30/60), którą trzeba zaplanować, a nie dokupić w ostatniej chwili.
Nie znaczy to jednak, że nic nie jest wspólne: część elementów mocowanych do pojedynczego pręta może pasować do więcej niż jednej serii, bo o tym decyduje średnica pręta, a nie rozstaw. Przy kompletowaniu sprawdzaj konkretny numer katalogowy, zamiast zakładać zgodność albo jej brak na podstawie samej serii.
Wybierając standard, patrz nie tylko na dzisiejszą średnicę optyki, ale też na to, czy układ ma się rozrastać. Przejście z 16 mm na 30 mm w połowie projektu oznacza wymianę większości płyt.
Gwinty: druga rzecz, która musi się zgadzać
W systemie klatkowym występuje kilka niezależnych interfejsów i łatwo je pomylić: sposób mocowania samej optyki w oprawie (pierścień, docisk trójpunktowy, zacisk), interfejs oprawy z prętami, gwint tubusowy oraz gwint obiektywu. To nie jest jedno i to samo.
Samych gwintów tubusowych i obiektywowych jest w katalogu kilka — o różnych średnicach i skokach, calowych i metrycznych. Podobna średnica nie oznacza zgodności: różnić się może skok, zarys, płeć gwintu albo położenie powierzchni oporowej. Wkręcenie na siłę uszkadza oba elementy.
Praktyczna zasada: jeśli wchodzi opornie od pierwszego zwoju, to nie jest ten gwint. Prawidłowy wkręca się palcami, bez narzędzia, przez większość długości.
Przy zamawianiu podaj pełne oznaczenie gwintu, którego używasz: średnicę nominalną, skok albo liczbę zwojów na cal oraz to, czy potrzebujesz gwintu wewnętrznego czy zewnętrznego. Samo „metryczny" albo „calowy" nie wystarcza do dobrania adaptera.
Ustawianie osi i jej ograniczenia
Klatka zadaje oś, ale nie gwarantuje, że wiązka w niej biegnie. Na wejściu i tak trzeba wprowadzić wiązkę współosiowo — służą do tego płyty z celownikiem albo z otworem centrującym, których używa się parami: jedną na początku, drugą na końcu odcinka.
Sama klatka też ma tolerancje: prostoliniowość prętów, luz w otworach płyt, prostopadłość płyt do prętów. Sumują się one na długości układu. Przy wymagających torach warto:
- używać krótszych prętów i dzielić układ na sekcje,
- nie zostawiać płyt luźnych — dokręcić śruby zaciskowe po ustawieniu,
- sprawdzić bieg wiązki przez cały tor, a nie ufać samej geometrii.
Dostęp: oprawy nawlekane i wsuwane z boku
To rozróżnienie decyduje o tym, jak bardzo klatka będzie Cię ograniczać przy zmianach konfiguracji.
- Oprawy nawlekane wchodzą na pręty od końca. Tanie i sztywne, ale ich dołożenie w środku toru wymaga zdjęcia wszystkiego, co jest dalej.
- Oprawy wsuwane z boku (side-in) i szczelinowe wkłada się bez rozbierania toru. Kosztują więcej, ale w stanowisku, które często się przebudowuje, zwracają to natychmiast. W katalogu rozpoznasz je po opisie „side-in", „wsuwany" albo „z rowkiem".
- Bywa też, że wystarczy czasowo wyjąć jeden pręt i włożyć element z boku — część konstrukcji na to pozwala.
Zanim zamówisz komplet, przejrzyj tor pod kątem tego, co będziesz zmieniać najczęściej, i tam zaplanuj oprawy wsuwane.
Regulacja kątowa i poprzeczna
To jest najczęstsze pytanie po pierwszym złożeniu układu: „jak teraz to poprawić?".
- Pochylenie elementu — potrzebna jest płyta z regulacją dwuosiową (kinematyczna). Zwykła płyta trzyma element sztywno prostopadle.
- Przesunięcie poprzeczne — potrzebna płyta z regulacją XY. Bez niej element siedzi tam, gdzie wypada z geometrii.
- Obrót wokół osi optycznej — dla płytek falowych i polaryzatorów potrzebna jest oprawa obrotowa z podziałką.
Warto rozplanować to zawczasu: w gotowym, ciasno złożonym torze wymiana zwykłej płyty na kinematyczną oznacza rozebranie wszystkiego, co jest za nią.
Cięższe elementy i długie odcinki
Cztery pręty to konstrukcja sprężysta. Przy dłuższych odcinkach i cięższych elementach ugięcie przestaje być pomijalne, a układ zaczyna reagować na drgania.
Co pomaga:
- Podparcie pośrednie — płyty mocowane do stołu w kilku miejscach wzdłuż toru, nie tylko na końcach.
Warto przy tym rozróżnić dwa niezależne sposoby uginania się klatki, bo pomaga na nie co innego.
- Ugięcie globalne — całe przęsło między podporami wygina się jak jedna belka. Decyduje o nim rozstaw prętów, i to bardzo mocno: cztery pręty odsunięte od osi obojętnej działają jak pasy dźwigara, a ich wkład rośnie z kwadratem rozstawu. Przy tej samej średnicy prętów przejście z 30 mm na 60 mm daje z grubsza czterokrotnie mniejsze ugięcie globalne. To jeden z realnych powodów, dla których do cięższej optyki bierze się większy standard. Zastrzeżenie: pełny efekt wymaga, by płyty faktycznie usztywniały ramę, a płyta dokręcona kilkoma wkrętami dociskowymi nie jest połączeniem idealnym — traktuj czterokrotność jako wartość graniczną, nie gwarantowaną.
- Ugięcie lokalne — pojedynczy pręt zwisa między sąsiednimi płytami. Tu rozstaw nie ma znaczenia; liczy się średnica pręta (sztywność rośnie z czwartą potęgą) oraz niepodparta długość, która wchodzi w trzeciej potędze. Dlatego dołożenie płyty pośrodku długiego odcinka bywa skuteczniejsze niż grubsze pręty.
Praktycznie: przy długim przęśle i ciężkiej optyce szukaj większego rozstawu, przy długich odstępach między płytami — grubszych prętów albo dodatkowego podparcia.
- Krótsze sekcje łączone płytami mocowanymi do stołu.
Jeśli w torze jest jeden ciężki element — na przykład duży obiektyw albo kamera — rozważ podparcie go osobno, zamiast wieszać na prętach.
Kiedy system klatkowy nie jest właściwym wyborem
- Gdy układ trzeba często przebudowywać, a nie zaplanowano opraw wsuwanych — wtedy drobna zmiana zamienia się w rozbieranie toru i słupki bywają wygodniejsze.
- Gdy elementy są ciężkie albo tor długi — sztywność prętów staje się ograniczeniem.
- Gdy potrzebna jest niezależna regulacja kątowa wielu elementów — każda płyta kinematyczna to koszt i miejsce; przy kilku takich elementach klasyczne uchwyty na słupkach bywają tańsze i wygodniejsze.
- Gdy tor nie jest prosty — klatka lubi linię prostą; przy zagięciach potrzebne są elementy narożne, a przewaga zwartej zabudowy topnieje.
Najczęstsze błędy
- Zaplanowanie układu bez uwzględnienia dostępu — oprawa nawlekana dołożona w środku toru wymaga rozebrania wszystkiego, co jest dalej. W miejscach, które będziesz zmieniać, zaplanuj oprawy wsuwane z boku.
- Mieszanie standardów 16/30/60 mm bez płyty przejściowej.
- Wkręcanie na siłę gwintu o podobnej średnicy, ale innym skoku — niszczy oba elementy.
- Założenie, że klatka sama ustawi wiązkę — zadaje oś mechaniczną, ale wiązkę trzeba w nią wprowadzić i sprawdzić.
- Zwykła płyta tam, gdzie potrzebna będzie regulacja kąta — wymiana w gotowym układzie jest kosztowna.
- Długi odcinek z ciężkim elementem pośrodku bez podparcia.
- Pozostawienie płyt niezaciśniętych po ustawieniu — przesuwają się przy każdym dotknięciu.
Jeśli planujesz układ w systemie klatkowym, opisz nam tor: jakie elementy, w jakiej kolejności, jaka średnica optyki, jaka długość i czy któryś element wymaga regulacji kąta lub położenia. Skompletujemy zestaw tak, żeby nie zabrakło płyty przejściowej ani tubusa o właściwym gwincie.
Nie masz pewności, który wariant pasuje do Twojego układu? Opisz nam zastosowanie — dobór komponentów jest częścią naszej pracy.
