Technologia AEM Certi-Lite

1. Wprowadzenie: Definicja Technologii Certi-Lite i Kategorii Qualification+

W dynamicznie rozwijającym się środowisku technologii sieciowych, działy IT oraz integratorzy systemów stają przed wyzwaniem zapewnienia niezawodności i wydajności infrastruktury kablowej, często w ramach ograniczonych budżetów. Tradycyjnie, rynek oferował narzędzia testowe podzielone na kategorie weryfikacji, kwalifikacji oraz certyfikacji, z których każda odpowiadała na inne potrzeby i wiązała się z różnym poziomem kosztów. Firma AEM, wykorzystując swoje doświadczenie inżynieryjne, wprowadziła innowacyjne rozwiązanie mające na celu wypełnienie luki pomiędzy tymi kategoriami.
Centralnym elementem tej innowacji jest technologia Certi-Lite, zintegrowana z wielofunkcyjnym testerem Network Service Assistant (NSA). Certi-Lite definiuje nową kategorię testowania określaną jako Qualification+.⁵ Jest to hybrydowe podejście, które łączy w sobie możliwości tradycyjnej kwalifikacji sieciowej z elementami zaawansowanego testowania parametrów RF (częstotliwości radiowych), charakterystycznymi dla certyfikacji okablowania. Głównym celem Certi-Lite jest dostarczenie użytkownikom – takim jak właściciele sieci, działy IT czy wykonawcy instalacji (w przypadku prac nieobjętych gwarancją producenta) – narzędzia do dogłębnej oceny istniejącej infrastruktury kablowej pod kątem zgodności ze standardami branżowymi, bez konieczności ponoszenia wysokich kosztów związanych z zakupem pełnoprawnych certyfikatorów. Technologia ta umożliwia testowanie kanałów kablowych od CAT3 do CAT6A zgodnie ze standardem ANSI/TIA-1152-A, wykorzystując metodę testowania jednostronnego.
Pojawienie się kategorii Qualification+ i technologii Certi-Lite jest odpowiedzią na rosnące zapotrzebowanie na bardziej zaawansowane testy niż oferowane przez standardowe kwalifikatory, zwłaszcza w kontekście wdrażania technologii Multi-Gigabit Ethernet oraz Power over Ethernet (PoE) o wysokiej mocy, szczególnie w inteligentnych budynkach. Rozwiązanie to ma na celu zapewnienie wiarygodnej oceny wydajności kabli miedzianych w sposób bardziej przystępny cenowo niż pełna certyfikacja dwustronna.

2. Pozycja Certi-Lite: Porównanie z Weryfikacją, Kwalifikacją i Certyfikacją

Aby w pełni zrozumieć wartość i zastosowanie technologii Certi-Lite, kluczowe jest umiejscowienie jej w kontekście istniejących metod testowania okablowania: weryfikacji, kwalifikacji i certyfikacji. Każda z tych kategorii oferuje inny poziom szczegółowości testów i odpowiada na inne potrzeby użytkowników.

Weryfikacja: Jest to najbardziej podstawowy poziom testowania. Testery weryfikacyjne sprawdzają ciągłość przewodów (mapę połączeń), poprawność parowania żył oraz podstawowe błędy, takie jak przerwy, zwarcia czy skrzyżowania par. Często oferują również pomiar długości kabla i odległości do uszkodzenia za pomocą prostego reflektometru TDR. Narzędzia te są przydatne do podstawowej diagnostyki i dokumentacji istniejących instalacji, ale nie dostarczają informacji o wydajności transmisyjnej kabla w kontekście obsługi konkretnych aplikacji sieciowych czy zgodności ze standardami RF.
Kwalifikacja (Walidacja): Testery kwalifikacyjne idą o krok dalej, oceniając zdolność okablowania do obsługi określonych technologii sieciowych (np. 100BASE-T, 1000BASE-T, 10GBASE-T). Zazwyczaj wykonują testy transmisyjne, symulując ruch sieciowy i mierząc parametry takie jak stosunek sygnału do szumu (SNR), aby określić, czy łącze może niezawodnie działać z daną prędkością. Choć są bardziej zaawansowane niż weryfikatory, wiele tradycyjnych kwalifikatorów ma ograniczenia – mogą nie mierzyć rezystancji pętli DC (istotnej dla PoE) lub nieprawidłowo obsługiwać okablowanie ekranowane. Nie dostarczają one również pełnego zestawu pomiarów parametrów RF zdefiniowanych w standardach certyfikacyjnych.
Certyfikacja: Jest to najbardziej rygorystyczna forma testowania, polegająca na dwustronnym pomiarze szerokiego zakresu parametrów transmisyjnych (RF) zgodnie ze standardami takimi jak ANSI/TIA-568 czy ISO/IEC 11801. Certyfikacja potwierdza zgodność okablowania z określoną kategorią (np. CAT6, CAT6A) i gwarantuje, że będzie ono obsługiwać wszystkie aplikacje sieciowe zaprojektowane dla tej kategorii. Testy certyfikacyjne są zazwyczaj wymagane przez producentów okablowania do udzielenia gwarancji systemowej na nowe instalacje. Wadą jest wysoki koszt certyfikatorów, składających się z dwóch zaawansowanych jednostek pomiarowych (lokalnej i zdalnej).

Qualification+ (Certi-Lite): Technologia Certi-Lite, implementowana w testerze NSA, plasuje się pomiędzy kwalifikacją a certyfikacją, tworząc nową kategorię Qualification+. Podobnie jak certyfikacja, Certi-Lite wykonuje pomiary złożonych parametrów RF (np. Return Loss, NEXT, Insertion Loss, ACRF) zgodnie ze standardem (ANSI/TIA-1152-A). Jednak w przeciwieństwie do certyfikacji, testy te są wykonywane jednostronnie, przy użyciu małego, pasywnego terminatora na końcu zdalnym. To właśnie zastosowanie pasywnego elementu zdalnego jest kluczowym czynnikiem umożliwiającym znaczące obniżenie kosztu urządzenia w porównaniu do dwustronnych certyfikatorów. Certi-Lite dostarcza znacznie głębszej diagnostyki niż standardowa kwalifikacja, oferując wgląd w charakterystykę RF kabla, co jest kluczowe dla oceny jego rzeczywistej wydajności, zwłaszcza w kontekście wyższych prędkości i PoE. Jednocześnie, ze względu na jednostronny charakter testu, nie kwalifikuje się on do uzyskania gwarancji producenta okablowania. Stanowi zatem idealne rozwiązanie dla organizacji, które potrzebują zaawansowanej diagnostyki istniejącej infrastruktury lub weryfikacji instalacji niewymagających gwarancji, bez konieczności inwestowania w najdroższe certyfikatory.

3. Szczegółowa Analiza Techniczna Certi-Lite

Technologia Certi-Lite wyróżnia się specyficznym podejściem do testowania okablowania miedzianego, opartym na standardach branżowych, ale realizowanym w sposób optymalizujący koszty i przepływ pracy w określonych scenariuszach.

3.1 Metodologia Testowania Jednostronnego

Podstawą działania Certi-Lite jest testowanie jednostronne (single-ended). W przeciwieństwie do tradycyjnej certyfikacji, która wymaga użycia dwóch aktywnych, zsynchronizowanych jednostek pomiarowych na obu końcach testowanego łącza , Certi-Lite wykorzystuje główną jednostkę testera NSA na jednym końcu oraz mały, pasywny terminator, zwany NSA Remote, na drugim końcu. Główna jednostka NSA wykonuje wszystkie pomiary RF, analizując sygnały wysyłane w kierunku terminatora i odbite od niego oraz przesłuchy generowane w kablu.
Zastosowanie pasywnego terminatora zamiast drugiej aktywnej jednostki pomiarowej jest kluczowym elementem redukującym złożoność sprzętową i, co za tym idzie, koszt całego systemu testowego. Umożliwia to zaoferowanie zaawansowanych pomiarów RF w ramach bardziej przystępnej cenowo platformy Qualification+.

3.2 Zgodność ze Standardami i Identyfikacja Łączy

Pomimo jednostronnego charakteru, testy Certi-Lite są zgodne ze standardem ANSI/TIA-1152-A dla testowania kanałów kablowych kategorii od CAT3 do CAT6A. Standard ten definiuje wymagania i metody testowania dla jednostronnych pomiarów parametrów RF, zapewniając, że uzyskane wyniki są wiarygodne i porównywalne w kontekście wymagań wydajnościowych dla danej kategorii okablowania. Zgodność ta odróżnia Certi-Lite od wielu kwalifikatorów, które mogą nie opierać się na formalnych standardach pomiarowych TIA.
Dodatkowo, AEM rozwinęło koncepcję identyfikacji łączy poprzez zaawansowane zdalne identyfikatory (Advanced Link Identification - ALI). W przeciwieństwie do typowych "niemych" terminatorów numerowanych, które jedynie sygnalizują numer podłączonego portu, zdalne jednostki NSA Remote (dostępne jako pojedyncze lub w zestawach np. #1-#8) są "inteligentne" i aktywnie wspierają proces testowania Certi-Lite. Sugeruje to, że zawierają one specyficzne obwody pasywne, niezbędne do prawidłowego zakończenia testowanego łącza dla różnych par i parametrów, zgodnie z wymaganiami standardu TIA-1152-A, a nie są jedynie prostymi pętlami zwrotnymi. Ta integracja identyfikacji z procesem testowym usprawnia pracę, szczególnie przy testowaniu wielu łączy w panelu krosowym. Zestawy często zawierają również sondę tonalną z filtrowaniem szumów (50Hz lub 60Hz), współpracującą z generatorem tonowym w NSA, co dodatkowo ułatwia lokalizację kabli.

3.3 Możliwości Pomiarowe

Certi-Lite wykonuje kompleksowe testy RF, mierząc szereg parametrów kluczowych dla oceny wydajności transmisyjnej okablowania miedzianego. Pomiary te są analogiczne do tych wykonywanych podczas certyfikacji dwustronnej, ale interpretowane z perspektywy jednostronnej zgodnie z TIA-1152-A.
Parametry mierzone dla oceny Pass/Fail (zgodnie z TIA-1152-A):

Długość (Length): Mierzona za pomocą TDR.
Opóźnienie propagacji (Delay): Czas potrzebny na przejście sygnału przez kabel.
Różnica opóźnień (Delay Skew): Różnica w opóźnieniu propagacji między najszybszą a najwolniejszą parą. Krytyczna dla Gigabit Ethernet i szybszych technologii.
Rezystancja pętli DC (Loop Resistance): Rezystancja pary przewodów, ważna dla zasilania PoE.
Tłumienność wtrąceniowa (Insertion Loss - IL): Utrata mocy sygnału wzdłuż kabla.
Tłumienność odbiciowa (Return Loss - RL): Miara niedopasowania impedancyjnego, powodującego odbicia sygnału.
Przesłuch zbliżny (Near-End Crosstalk - NEXT): Zakłócenia między parami mierzone na tym samym końcu kabla, z którego nadawany jest sygnał.
Suma mocy przesłuchu zbliżnego (Power Sum NEXT - PSNEXT): Całkowity przesłuch zbliżny na jednej parze od wszystkich pozostałych par.
Stosunek tłumienności do przesłuchu zdalnego (Attenuation to Crosstalk Ratio, Far-End - ACRF): Miara przesłuchu zdalnego w stosunku do tłumienności sygnału.
Suma mocy stosunku tłumienności do przesłuchu zdalnego (Power Sum ACRF - PSACRF): Całkowity ACRF na jednej parze od wszystkich pozostałych par.

Parametry informacyjne (diagnostyczne):

Zgodność sieciowa (Network Compliance): Ocena potencjalnej zdolności do obsługi określonych standardów sieciowych.
Niezrównoważenie rezystancji DC para-do-pary (Resistance Unbalance P2P): Różnica w rezystancji DC między parami.
Niezrównoważenie rezystancji DC w parze (Resistance Unbalance within a pair): Różnica w rezystancji DC między dwoma przewodami tej samej pary. Ten parametr, wraz z rezystancją pętli DC, jest szczególnie istotny dla niezawodnego działania systemów PoE, zwłaszcza przy wyższych mocach, gdzie niezrównoważenie może prowadzić do problemów z zasilaniem urządzeń końcowych.
Stosunek tłumienności do przesłuchu zbliżnego (Attenuation to Crosstalk Ratio, Near-End - ACRN): Miara przesłuchu zbliżnego w stosunku do tłumienności.
Suma mocy stosunku tłumienności do przesłuchu zbliżnego (Power Sum ACRN - PSACRN): Całkowity ACRN na jednej parze od wszystkich pozostałych par.
Impedancja (Impedance): Charakterystyka elektryczna kabla.
Lokalizator TDR dla RL (RL Locator TDR): Graficzna lokalizacja miejsc niedopasowania impedancyjnego wzdłuż kabla.
Lokalizator TDR dla NEXT (NEXT Locator TDR): Graficzna lokalizacja źródeł przesłuchu zbliżnego wzdłuż kabla.
Lokalizator TDR dla ekranu (Shield Locator TDR): Graficzna lokalizacja uszkodzeń lub nieciągłości ekranu.

Włączenie graficznej analizy TDR (Time Domain Reflectometry) do lokalizacji uszkodzeń (przerw, zwarć, problemów z impedancją czy ekranem) stanowi znaczące wzbogacenie możliwości diagnostycznych w porównaniu do standardowych kwalifikatorów. Pozwala technikowi "zajrzeć" w głąb kabla i precyzyjnie zlokalizować fizyczne problemy, co znacznie przyspiesza proces usuwania awarii. Ta zdolność do wskazywania usterek jest jednym z kluczowych elementów uzasadniających określenie "Qualification+".

3.4 Wskazanie Wyniku i Raportowanie

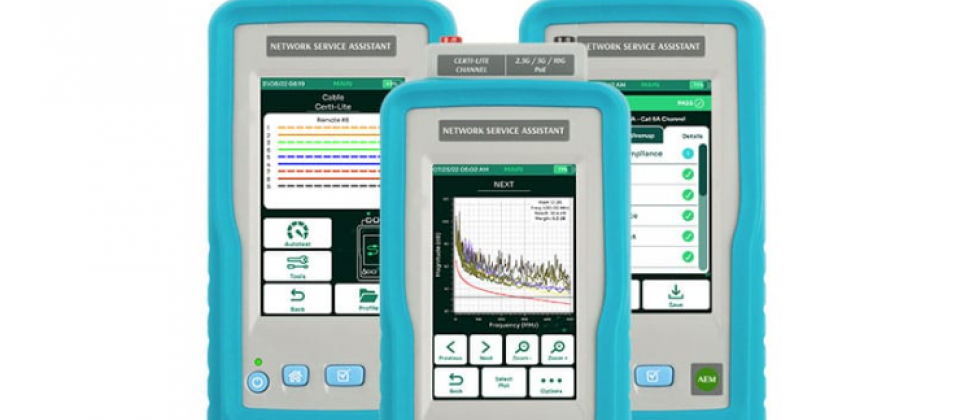

Wynik testu Certi-Lite jest prezentowany jako jednoznaczne wskazanie Pass (Dobrze) / Fail (Źle), oparte na porównaniu zmierzonych parametrów RF z limitami określonymi w standardzie ANSI/TIA-1152-A dla wybranej kategorii okablowania.
Oprócz prostego wyniku Pass/Fail, tester NSA umożliwia generowanie szczegółowych raportów z testów. Raporty te zawierają wyniki pomiarów wszystkich kluczowych parametrów, często wraz z wykresami (np. dla NEXT, RL). Wizualnie mogą przypominać raporty z certyfikacji, jednak należy pamiętać, że odzwierciedlają one wyniki pomiarów jednostronnych. Wyniki testów można zapisać w pamięci wewnętrznej testera, a następnie przesłać do oprogramowania zarządzającego TestDataPro lub do chmury TestDataPro Cloud w celu archiwizacji, analizy i tworzenia profesjonalnej dokumentacji.

Tabela: Mierzone Parametry przez Certi-Lite (ANSI/TIA-1152-A, Jednostronnie)

Poniższa tabela podsumowuje parametry mierzone przez technologię Certi-Lite w ramach testera NSA.

Parametr	Kategoria	Opis / Znaczenie
Długość (Length)	Pass/Fail	Fizyczna długość kabla.
Opóźnienie propagacji (Delay)	Pass/Fail	Czas propagacji sygnału; ważny dla synchronizacji.
Różnica opóźnień (Delay Skew)	Pass/Fail	Różnica opóźnień między parami; krytyczna dla transmisji >1 Gbps.
Rezystancja pętli DC (Loop Resistance)	Pass/Fail	Rezystancja pary przewodów; istotna dla PoE.
Tłumienność wtrąceniowa (Insertion Loss - IL)	Pass/Fail	Strata mocy sygnału; ogranicza długość kanału.
Tłumienność odbiciowa (Return Loss - RL)	Pass/Fail	Miara odbić sygnału spowodowanych niedopasowaniem impedancji.
Przesłuch zbliżny (Near-End Crosstalk - NEXT)	Pass/Fail	Zakłócenia między parami na końcu nadawczym.
Suma mocy przesłuchu zbliżnego (Power Sum NEXT - PSNEXT)	Pass/Fail	Całkowity NEXT na jednej parze od pozostałych.
Stosunek tłumienności do przesłuchu zdalnego (ACRF)	Pass/Fail	Miara przesłuchu zdalnego (FEXT) w stosunku do tłumienności.
Suma mocy stosunku tłumienności do przesłuchu zdalnego (PSACRF)	Pass/Fail	Całkowity ACRF na jednej parze od pozostałych.
Zgodność sieciowa (Network Compliance)	Informacyjny	Potencjalna zdolność obsługi standardów sieciowych.
Niezrównoważenie rezystancji DC (Resistance Unbalance P2P & within pair)	Informacyjny	Różnice rezystancji między parami i wewnątrz pary; kluczowe dla stabilności PoE.¹¹
Stosunek tłumienności do przesłuchu zbliżnego (ACRN)	Informacyjny	Miara NEXT w stosunku do tłumienności.
Suma mocy stosunku tłumienności do przesłuchu zbliżnego (PSACRN)	Informacyjny	Całkowity ACRN na jednej parze od pozostałych.
Impedancja (Impedance)	Informacyjny	Charakterystyka elektryczna kabla.
Lokalizatory TDR (RL, NEXT, Shield)	Informacyjny	Graficzna lokalizacja uszkodzeń (niedopasowania, przesłuchy, problemy z ekranem) wzdłuż kabla.

Tabela ta dostarcza skonsolidowanego przeglądu możliwości pomiarowych Certi-Lite, podkreślając zarówno parametry wykorzystywane do oceny zgodności (Pass/Fail), jak i te dostarczające cennych informacji diagnostycznych.

4. Certi-Lite w Ekosystemie Network Service Assistant (NSA)

Technologia Certi-Lite jest kluczowym, ale nie jedynym elementem testera Network Service Assistant (NSA). NSA został zaprojektowany jako wszechstronna, wielofunkcyjna platforma Qualification+, integrująca testowanie okablowania miedzianego z szerokim zakresem funkcji diagnostyki sieciowej i PoE. Ta integracja stanowi istotną wartość dodaną, pozwalając technikom na kompleksową analizę problemów sieciowych za pomocą jednego urządzenia.

4.1 NSA jako Tester Hybrydowy

NSA jest pozycjonowany jako hybrydowe rozwiązanie testowe, wypełniające lukę między kwalifikatorami a certyfikatorami. Urządzenie wyposażone jest w pojemnościowy ekran dotykowy ułatwiający obsługę. Jego podstawowa funkcjonalność obejmuje Certi-Lite do zaawansowanego testowania kabli miedzianych, ale platforma oferuje znacznie więcej.

4.2 Synergiczne Możliwości Platformy NSA

Oprócz Certi-Lite, NSA oferuje szereg komplementarnych funkcji testowych:

Testowanie Prędkości Łącza Multi-Gigabit: NSA potrafi weryfikować zdolność łącza do obsługi prędkości 1/2.5/5/10GBASE-T. Test ten opiera się na pomiarze stosunku sygnału do szumu (SNR) na obu końcach łącza (wymaga drugiego urządzenia NSA lub specjalnego terminatora), co pozwala na obiektywną ocenę wydajności nawet przy jednoczesnym obciążeniu ruchem sieciowym i zasilaniem PoE.
Testowanie Power Over Ethernet (PoE): Platforma oferuje kompleksowe możliwości testowania PoE, w tym weryfikację konfiguracji źródła zasilania (PSE), pomiar napięcia, prądu i mocy dostarczanej do urządzenia zasilanego (PD). Obsługuje standardy 802.3af/at/bt (do 90W) oraz UPoE. Umożliwia również testowanie obciążeniowe za pomocą zewnętrznego modułu obciążeniowego. Pomiar niezrównoważenia rezystancji DC przez Certi-Lite dostarcza dodatkowych danych kluczowych dla diagnozowania problemów z PoE.
Diagnostyka Sieci Przewodowej: NSA potrafi skanować sieć i odkrywać podłączone urządzenia, dostarczając szczegółowych informacji o przełącznikach, takich jak nazwa, model, adresy IP/MAC, a także informacje o porcie (numer slotu/portu, VLAN, możliwości portu).
Diagnostyka Sieci Bezprzewodowej: Po podłączeniu opcjonalnego adaptera USB Wi-Fi (np. Edimax EW-7822ULC), NSA może skanować sieci Wi-Fi, identyfikując punkty dostępowe (AP), ich SSID, siłę sygnału (RSSI) i kanał. Umożliwia testowanie logowania do AP oraz monitorowanie siły sygnału podczas roamingu.
Narzędzia Diagnostyki Sieciowej: Platforma zawiera podstawowe narzędzia do rozwiązywania problemów, takie jak Ping i Traceroute.
Zaawansowana Identyfikacja Łączy (ALI): Wykorzystuje wspomniane wcześniej "inteligentne" zdalne identyfikatory Certi-Lite (np. #1-#8) do szybkiej identyfikacji i testowania wielu portów. Zestawy często zawierają sondę tonalną z filtrem szumów.

Połączenie tych wszystkich funkcji w jednym urządzeniu sprawia, że NSA może pełnić rolę wszechstronnego narzędzia diagnostycznego dla techników sieciowych. Zamiast nosić ze sobą kilka oddzielnych testerów (do kabli, PoE, sieci LAN/Wi-Fi), technik może użyć jednego NSA do zdiagnozowania szerokiego spektrum problemów – od fizycznych uszkodzeń kabla (Certi-Lite, TDR), przez problemy z zasilaniem PoE, po kwestie konfiguracji sieciowej czy wydajności łącza. Taka integracja przekłada się na oszczędność czasu i kosztów.

4.3 Modułowość i Możliwości Rozbudowy

Platforma NSA została zaprojektowana z myślą o modułowości. Wykorzystuje wymienne na gorąco (hot-swappable) adaptery testowe podłączane do 60-pinowego złącza o wysokiej częstotliwości, przystosowanego do 5000 cykli podłączeń. Taka konstrukcja oferuje elastyczność i możliwość rozbudowy funkcjonalności testera w przyszłości, w miarę pojawiania się nowych potrzeb lub technologii.
Dostępne są opcjonalne adaptery rozszerzające możliwości NSA, w tym:

Adaptery do Testowania Światłowodów: Umożliwiają pomiar tłumienności optycznej w trybie pętli zwrotnej (loopback) dla włókien jedno- i wielomodowych. Zestawy mogą zawierać adaptery i kable referencyjne dla złącz SC i LC.
Adaptery OTDR (Optical Time Domain Reflectometer): Dodają funkcjonalność reflektometru optycznego, co jest niezwykle przydatne do lokalizowania uszkodzeń w kablach światłowodowych, takich jak złamania włókien czy problemy ze złączami/spawami. Co istotne, adaptery OTDR są kompatybilne zarówno z platformą NSA, jak i z certyfikatorem AEM TestPro.
Sonda do Inspekcji Złącz Światłowodowych: Dostępna jako opcja, pozwala na wizualną ocenę czystości i jakości czoła ferruli złącza światłowodowego.

Modułowa architektura sugeruje długoterminową strategię rozwoju platformy przez AEM. Użytkownicy mogą zakupić NSA w konfiguracji odpowiadającej ich bieżącym potrzebom, a następnie rozbudowywać jego możliwości w przyszłości poprzez dodanie kolejnych adapterów, chroniąc w ten sposób swoją początkową inwestycję.

4.4 Warianty Zestawów

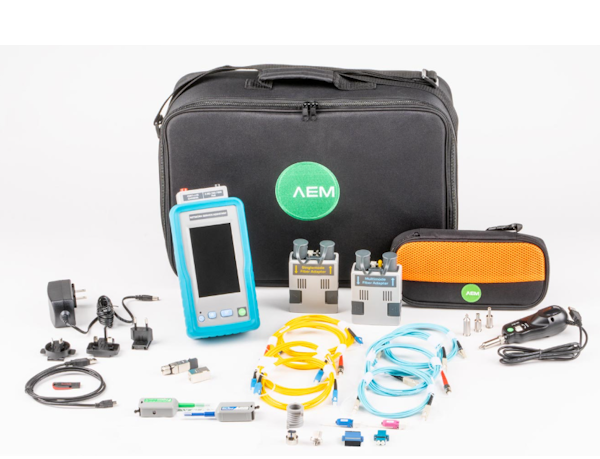

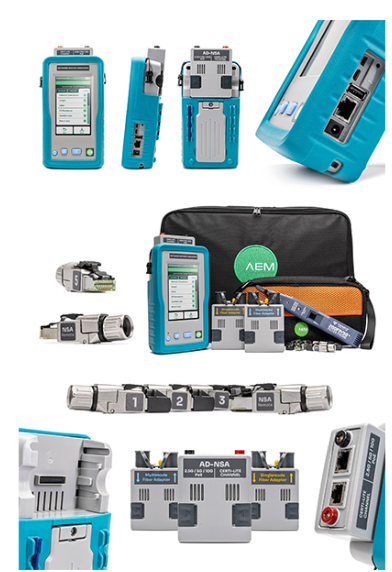

Tester NSA jest dostępny w różnych konfiguracjach (zestawach), które grupują platformę główną z różnymi adapterami i akcesoriami, aby sprostać specyficznym potrzebom użytkowników. Przykładowe zestawy mogą obejmować:

Podstawowy zestaw Certi-Lite (np. NSA-K30E).
Zestaw Certi-Lite z adapterami do testowania światłowodów (np. NSA-K31E).
Zestaw Certi-Lite z rozszerzonym kompletem zdalnych identyfikatorów i sondą tonalną (np. NSA-K60E).
Kompleksowy zestaw "Smart Building" łączący Certi-Lite, testowanie światłowodów, identyfikatory i sondę (np. NSA-K61E).

Zestawy zazwyczaj zawierają jednostkę główną NSA, odpowiednie adaptery testowe, zdalny terminator NSA Remote #1 (lub więcej), zasilacz, pasek na ramię, walizkę transportową, złączkę RJ45, kabel USB oraz pamięć USB z oprogramowaniem TestDataPro i dokumentacją. Urządzenie zasilane jest z akumulatora litowo-jonowego o pojemności 13,200 mAh, co pozwala na około 8 godzin pracy (przy założeniu ok. 200 testów dziennie), a czas ładowania wynosi około 7 godzin.

5. Praktyczne Zastosowania i Scenariusze Docelowe

Technologia Certi-Lite, w ramach platformy NSA, znajduje zastosowanie w szeregu praktycznych scenariuszy, szczególnie tam, gdzie kluczowa jest dogłębna ocena istniejącej infrastruktury kablowej lub weryfikacja nowych połączeń bez wymogu formalnej gwarancji producenta.

Kwalifikacja Istniejącego Okablowania do Nowych Zastosowań: Jest to jedno z głównych zastosowań Certi-Lite. Wiele budynków posiada zainstalowane okablowanie kategorii 5e lub 6, które pierwotnie było przeznaczone dla Fast Ethernet lub Gigabit Ethernet. Wraz z rosnącym zapotrzebowaniem na wyższe przepustowości (Multi-Gigabit Ethernet: 2.5GBASE-T, 5GBASE-T) oraz zasilanie PoE o większej mocy (np. 802.3bt dla kamer PTZ, punktów dostępowych Wi-Fi 6/7, oświetlenia LED), pojawia się potrzeba oceny, czy istniejąca infrastruktura sprosta nowym wymaganiom. Certi-Lite dostarcza niezbędnych danych o wydajności RF (NEXT, RL, IL, etc.) oraz parametrach istotnych dla PoE (rezystancja, niezrównoważenie rezystancji), pozwalając podjąć świadomą decyzję o możliwości wykorzystania istniejących kabli, zamiast kosztownej wymiany. Jest to szczególnie istotne w kontekście modernizacji sieci w istniejących budynkach oraz wdrażania technologii inteligentnych budynków (Smart Buildings), które intensywnie wykorzystują PoE.
Rozwiązywanie Problemów z Łącznością Sieciową i Prędkością: Gdy użytkownicy zgłaszają problemy z niestabilnym połączeniem, niską prędkością transferu danych lub brakiem możliwości negocjacji wyższych prędkości (np. link działa tylko na 100 Mbps zamiast 1 Gbps), często przyczyną są problemy w warstwie fizycznej. Certi-Lite, dzięki pomiarom parametrów RF oraz funkcji lokalizacji uszkodzeń TDR, pozwala zidentyfikować i zlokalizować problemy takie jak nadmierny przesłuch, słaba tłumienność odbiciowa (spowodowana np. słabym zarobieniem złączy), uszkodzenia kabla czy problemy z ekranowaniem. Połączenie wyników Certi-Lite z testem SNR prędkości łącza dostępnym w NSA daje kompleksowy obraz stanu łącza i ułatwia diagnozę.
Prace Instalacyjne typu MAC (Moves, Adds, Changes): Podczas modyfikacji sieci – przenoszenia punktów końcowych, dodawania nowych gniazd czy rekonfiguracji paneli krosowych – kluczowe jest szybkie sprawdzenie poprawności nowo wykonanych połączeń. Certi-Lite pozwala zweryfikować integralność i wydajność zmodyfikowanych łączy zgodnie ze standardami, zanim zostaną one oddane do użytku. Jednostronny charakter testu może w tych scenariuszach przyspieszyć pracę, zwłaszcza gdy dostęp do obu końców łącza jest utrudniony.
Dokumentowanie Wydajności Infrastruktury Kablowej: Utrzymywanie aktualnej dokumentacji stanu technicznego sieci kablowej jest ważnym elementem zarządzania infrastrukturą IT. Certi-Lite umożliwia tworzenie raportów dokumentujących charakterystykę wydajnościową poszczególnych segmentów sieci, co może służyć jako punkt odniesienia przy przyszłych modyfikacjach, diagnostyce lub planowaniu rozbudowy. Wykorzystanie oprogramowania TestDataPro ułatwia gromadzenie i zarządzanie tymi danymi.
Wstępne Sprawdzenia / Audyty Po Certyfikacji: Chociaż Certi-Lite nie zastępuje formalnej certyfikacji, może być użyteczne dla właścicieli sieci do przeprowadzania szybkich kontroli jakości prac instalacyjnych przed zleceniem pełnej certyfikacji, lub do wyrywkowego audytu wyników dostarczonych przez zewnętrznego wykonawcę. Należy jednak podkreślić, że ostatecznym standardem dla celów gwarancyjnych pozostaje certyfikacja dwustronna.

Użytkownicy Docelowi: Technologia Certi-Lite i platforma NSA są skierowane przede wszystkim do:

Działów IT przedsiębiorstw: Odpowiedzialnych za zarządzanie, utrzymanie i modernizację istniejącej infrastruktury sieciowej.
Integratorów systemów: Realizujących projekty wdrożeniowe, modernizacyjne oraz świadczących usługi utrzymania sieci, zwłaszcza w obszarze inteligentnych budynków.
Wykonawców instalacji kablowych: W przypadkach, gdy realizowane są prace niewymagające formalnej gwarancji producenta okablowania (np. rozbudowy, modyfikacje, instalacje na własne potrzeby klienta).
Właścicieli sieci: Potrzebujących wiarygodnego narzędzia do oceny stanu swojej infrastruktury bez konieczności ponoszenia kosztów pełnej certyfikacji.

Szczególne znaczenie ma dla podmiotów zarządzających starszą infrastrukturą, która nie podlega już gwarancji producenta, a wymaga oceny pod kątem nowych, bardziej wymagających aplikacji sieciowych. Rosnące wymagania związane z inteligentnymi budynkami i PoE o wysokiej mocy stanowią silny czynnik napędzający zapotrzebowanie na narzędzia klasy Qualification+, które oferują głębszą analizę niż tradycyjne kwalifikatory.³

6. Ocena Certi-Lite: Zalety i Ograniczenia

Technologia Certi-Lite stanowi interesującą propozycję na rynku testerów okablowania, oferując unikalny zestaw korzyści, ale także posiadając pewne istotne ograniczenia, które należy wziąć pod uwagę przy podejmowaniu decyzji o jej wdrożeniu.

6.1 Kluczowe Zalety

Efektywność Kosztowa: Najbardziej znaczącą zaletą Certi-Lite jest znacznie niższy koszt w porównaniu do tradycyjnych, dwustronnych certyfikatorów okablowania. Osiągnięto to głównie dzięki zastosowaniu jednostronnej metody testowania z pasywnym terminatorem zdalnym.⁵ Czyni to zaawansowaną diagnostykę parametrów RF dostępną dla szerszego grona użytkowników, w tym dla organizacji o ograniczonych budżetach.
Głębia Diagnostyczna: Pomimo niższej ceny, Certi-Lite oferuje kompleksowe, oparte na standardzie ANSI/TIA-1152-A, testowanie parametrów RF (takich jak NEXT, RL, IL, ACRF, niezrównoważenie rezystancji) oraz lokalizację uszkodzeń TDR.³ Zapewnia to znacznie bardziej szczegółowy wgląd w stan okablowania niż podstawowa weryfikacja czy standardowa kwalifikacja, umożliwiając precyzyjniejszą diagnozę problemów i ocenę rzeczywistej wydajności łącza.
Wydajność Pracy: W niektórych scenariuszach, zwłaszcza podczas testowania istniejących instalacji lub wykonywania prac typu MAC, jednostronne testowanie może być szybsze i wygodniejsze, eliminując potrzebę koordynacji działań na obu końcach łącza lub przenoszenia dwóch jednostek pomiarowych.
Zintegrowana Platforma (NSA): Umieszczenie Certi-Lite w ramach wielofunkcyjnego testera NSA, który oferuje również testowanie PoE, prędkości Multi-Gigabit, diagnostykę sieci LAN/WLAN oraz opcjonalne testowanie światłowodów, zwiększa efektywność pracy techników i redukuje liczbę potrzebnych narzędzi. Ta synergia funkcji jest istotną wartością dodaną platformy.

6.2 Ograniczenia i Rozważania

Brak Kwalifikacji do Gwarancji Producenta: Jest to fundamentalne ograniczenie technologii Certi-Lite. Wyniki testów Certi-Lite, ze względu na ich jednostronny charakter, nie mogą być podstawą do uzyskania gwarancji systemowej od producentów okablowania. Producenci wymagają pełnej, dwustronnej certyfikacji zgodnie ze standardami takimi jak TIA-568 czy ISO/IEC 11801. Do tego celu AEM oferuje swój certyfikator TestPro. Użytkownicy planujący nowe instalacje, które mają być objęte gwarancją, muszą wybrać certyfikator dwustronny.
Perspektywa Jednostronna: Testowanie jednostronne, z definicji, dostarcza mniej kompletnych informacji niż testowanie dwustronne. Parametry mierzone na końcu zdalnym (np. FEXT - Far-End Crosstalk) są w Certi-Lite określane pośrednio lub mierzone inaczej niż w metodzie dwustronnej. Chociaż test jest zgodny ze standardem TIA-1152-A dla testów jednostronnych, nie jest on bezpośrednim odpowiednikiem pełnego testu certyfikacyjnego według serii TIA-568.

Podsumowując, Certi-Lite reprezentuje świadomy kompromis technologiczny. Oferuje znaczną część możliwości diagnostycznych certyfikatora (pomiary RF, TDR) przy znacznie niższych kosztach, w zamian za rezygnację z możliwości uzyskania gwarancji i akceptację ograniczeń wynikających z jednostronnej metody pomiarowej. Jest to celowa propozycja wartości skierowana do specyficznej grupy użytkowników i konkretnych zastosowań, głównie związanych z zarządzaniem istniejącą infrastrukturą. AEM strategicznie pozycjonuje swój certyfikator okablowania TestPro jako rozwiązanie dla tych, którzy potrzebują pełnej certyfikacji gwarancyjnej, tworząc w ten sposób zróżnicowane portfolio produktów odpowiadające na różne potrzeby rynku.

7. Zarządzanie Danymi Testowymi za pomocą TestDataPro

Efektywne zarządzanie wynikami testów jest kluczowe dla dokumentacji, analizy trendów i zapewnienia jakości infrastruktury sieciowej. AEM dostarcza ekosystem oprogramowania TestDataPro, który wspiera zarządzanie danymi generowanymi przez tester NSA, w tym wyniki testów Certi-Lite.

Zapis Wyników w Testerze: Wyniki przeprowadzonych testów Certi-Lite (oraz innych testów wykonywanych przez NSA) mogą być zapisywane bezpośrednio w pamięci wewnętrznej urządzenia. Pozwala to na gromadzenie danych w terenie bez konieczności natychmiastowego ich transferu.
Oprogramowanie TestDataPro (PC): Zapisane wyniki można następnie przesłać (np. przez USB lub sieć) do dołączonego oprogramowania TestDataPro, przeznaczonego do instalacji na komputerze PC. Aplikacja ta umożliwia archiwizację, przeglądanie szczegółowych wyników, filtrowanie i sortowanie danych oraz, co najważniejsze, generowanie profesjonalnych raportów w formacie PDF. Raporty te mogą być wykorzystywane do dokumentacji powykonawczej, raportowania dla klientów lub wewnętrznej archiwizacji stanu sieci.
Platforma Chmurowa TestDataPro Cloud: AEM oferuje również bezpłatną usługę chmurową TestDataPro Cloud. Tester NSA może przesyłać wyniki testów bezpośrednio do chmury za pośrednictwem połączenia sieciowego (przewodowego lub bezprzewodowego, jeśli NSA jest wyposażony w adapter Wi-Fi). Stanowi to znaczące udogodnienie, zwłaszcza dla zespołów pracujących w terenie. Menedżerowie projektów lub administratorzy sieci mogą uzyskać dostęp do wyników niemal w czasie rzeczywistym, śledzić postępy prac, zarządzać projektami i generować raporty z dowolnego miejsca z dostępem do Internetu.³
Raportowanie: Jak wspomniano wcześniej, generowane raporty (zarówno z oprogramowania PC, jak i potencjalnie z chmury) dostarczają szczegółowych informacji o przeprowadzonych testach, w tym wyników liczbowych i wykresów dla kluczowych parametrów RF. Choć ich format może przypominać raporty certyfikacyjne, należy pamiętać, że bazują one na jednostronnych pomiarach Certi-Lite zgodnych z TIA-1152-A.

Dostarczenie zarówno lokalnego oprogramowania, jak i bezpłatnej platformy chmurowej wychodzi naprzeciw współczesnych potrzeb w zakresie przepływu pracy. Odpowiada to zarówno na wymagania indywidualnych techników preferujących lokalne zarządzanie danymi, jak i na potrzeby większych zespołów oraz organizacji zarządzających projektami, gdzie zdalny dostęp, współpraca i nadzór w czasie rzeczywistym są kluczowe. Darmowy dostęp do usługi chmurowej obniża barierę wejścia i stanowi istotną wartość dodaną platformy NSA.

8. Podsumowanie

Technologia AEM Certi-Lite, zintegrowana z wielofunkcyjną platformą Network Service Assistant (NSA), stanowi innowacyjne rozwiązanie w dziedzinie testowania okablowania miedzianego. Wprowadza ona kategorię Qualification+, oferując zaawansowane, oparte na standardzie ANSI/TIA-1152-A, pomiary parametrów RF metodą jednostronną. Jest to propozycja wartości skierowana do użytkowników potrzebujących dogłębnej diagnostyki infrastruktury kablowej, przekraczającej możliwości tradycyjnych kwalifikatorów, ale bez konieczności ponoszenia wysokich kosztów związanych z zakupem dwustronnych certyfikatorów.
Podsumowanie Kluczowych Aspektów:

Certi-Lite wypełnia lukę rynkową, dostarczając zaawansowaną diagnostykę RF w przystępnej cenie.
Wykorzystuje jednostronną metodę testowania z pasywnym terminatorem, co jest kluczem do redukcji kosztów.
Jest zgodna ze standardem ANSI/TIA-1152-A, zapewniając wiarygodność pomiarów dla kabli CAT3-CAT6A.
Oferuje szczegółowe pomiary parametrów (w tym NEXT, RL, IL, ACRF, TDR, niezrównoważenie rezystancji), kluczowe dla oceny wydajności i diagnostyki problemów, zwłaszcza w kontekście Multi-Gigabit Ethernet i PoE.
Jest częścią wszechstronnej platformy NSA, która integruje testowanie kabli z diagnostyką sieci LAN/WLAN i PoE.
Nie kwalifikuje się do uzyskania gwarancji producenta okablowania, co jest jej głównym ograniczeniem.

Platforma NSA z technologią Certi-Lite jest szczególnie rekomendowana dla organizacji i scenariuszy, gdzie priorytetem jest:

Zarządzanie, diagnostyka i modernizacja istniejącej infrastruktury kablowej: Ocena zdolności starszych kabli do obsługi nowych technologii, szybkie rozwiązywanie problemów z wydajnością i łącznością, weryfikacja prac typu MAC.
Wdrażanie i wsparcie zaawansowanych technologii PoE i Inteligentnych Budynków: Gdzie wymagana jest szczegółowa ocena parametrów kabla pod kątem niezawodnego zasilania i transmisji danych.
Potrzeba szczegółowej diagnostyki RF bez wymogu gwarancji producenta: Dla działów IT i właścicieli sieci, którzy potrzebują głębszego wglądu w stan okablowania niż oferują kwalifikatory, ale nie muszą spełniać formalnych wymogów gwarancyjnych dla nowych instalacji.
Konsolidacja narzędzi i poprawa efektywności techników: Wykorzystanie jednego, wielofunkcyjnego urządzenia do różnych zadań diagnostycznych w warstwie fizycznej i sieciowej.

Należy jednocześnie podkreślić, że w przypadku nowych instalacji kablowych, które mają być objęte gwarancją systemową producenta, lub gdy wymagana jest formalna certyfikacja dwustronna zgodnie ze standardami TIA-568 lub ISO/IEC 11801, konieczne jest użycie dedykowanego certyfikatora dwustronnego, takiego jak AEM TestPro.
Technologia AEM Certi-Lite z powodzeniem tworzy wartościową niszę na rynku sprzętu testowego. Demokratyzuje dostęp do zaawansowanej diagnostyki kabli miedzianych, oferując przekonujący balans między możliwościami a kosztem dla znaczącej grupy użytkowników. Umożliwia zespołom IT i integratorom systemów lepsze zarządzanie coraz bardziej złożonymi infrastrukturami sieciowymi w ramach dostępnych budżetów, pod warunkiem pełnej świadomości jej specyficznych zastosowań i ograniczeń.
