Oznaczenia światłowodu — jak poprawnie je odczytywać?
Oznaczenia światłowodów pełnią kluczową rolę w zarządzaniu i utrzymaniu nowoczesnych sieci telekomunikacyjnych. Dzięki nim możliwa jest łatwa identyfikacja i śledzenie kabli, efektywne zarządzanie siecią, szybka lokalizacja problemów, bezpieczna konserwacja oraz zgodność z normami i standardami branżowymi. Jak zatem odczytywać oznaczenia kabli światłowodowych?
Jak odczytywać oznaczenia kabli światłowodowych?
Umiejętność odczytywania oznaczeń kabli światłowodowych jest kluczowa podczas instalacji, konserwacji i zarządzania sieciami światłowodowymi. Jeśli chodzi o światłowód oznaczenie dostarcza istotnych informacji na temat typu kabla, jego konstrukcji, liczby włókien, rodzaju włókien oraz innych specyfikacji technicznych. Przykładowo, do oznaczania rodzaju włókna stosuje się symbole:
- OM1, OM2, OM3, OM4, OM5: Włókna wielomodowe o różnych parametrach (OM - Optical Multimode).
- OS1, OS2: Włókna jednomodowe (OS - Optical Singlemode).
Z kolei liczba włókien w kablu jest zazwyczaj podawana jako liczba, np. 12F oznacza kabel z 12 włóknami. Natomiast do określenia typu kabla służą oznaczenia:
- ITU-T G.652, G.653, G.655, G.657: Normy specyfikujące różne typy włókien jednomodowych, z różnymi charakterystykami dyspersji i zaginania.
- OFNR, OFNP, LSZH: Oznaczenia dotyczące płaszcza kabla:
- OFNR (Optical Fiber Nonconductive Riser): Kabel nieprzewodzący, stosowany w pionowych kanałach (riser).
- OFNP (Optical Fiber Nonconductive Plenum): Kabel nieprzewodzący, przeznaczony do instalacji w przestrzeniach nad sufitami podwieszanymi (plenum).
- LSZH (Low Smoke Zero Halogen): Kabel z powłoką niskoemisyjną, bezhalogenową, używany w miejscach o wysokich wymaganiach bezpieczeństwa pożarowego.
Natomiast symbole konstrukcji kabla to:
- Loose Tube: Włókna umieszczone w luźnych tubach, zapewniające ochronę przed wilgocią i mechaniczne oddzielenie.
- Tight Buffer: Włókna są ściśle powleczone, stosowane w kablach wewnętrznych.
- Armored: Kabel z dodatkową warstwą zbrojenia dla ochrony mechanicznej.
Dodatkowo na kablach może znaleźć się nazwa producenta kabla lub właściciela sieci, oznaczenie bieżącego metrażu, data produkcji czy numer serii produkcyjnej.
Światłowód symbol — przykłady oznaczeń i ich interpretacja
Do sprawdzania rodzajów kabli służą różne narzędzia do światłowodów wielodomowych, ale można również posłużyć się oznaczeniami na kablu. Oto przykłady:
- Kabel wielomodowy OM3 12F OFNR
- OM3: Włókno wielomodowe, przystosowane do transmisji na dużą odległość przy wysokich prędkościach.
- 12F: 12 włókien w kablu.
- OFNR: Kabel z powłoką nieprzewodzącą, przeznaczony do instalacji pionowej.
- Kabel jednomodowy OS2 24F LSZH
- 24F: 24 włókna w kablu. LSZH: Powłoka niskoemisyjna, bezhalogenowa, zapewniająca bezpieczeństwo w przypadku pożaru.
- Kabel zbrojony G.657.A2 48F Armored Loose Tube
- 48F: 48 włókien w kablu.
- Armored: Zbrojony kabel dla dodatkowej ochrony mechanicznej.
- Loose Tube: Konstrukcja luźnotubowa dla lepszej ochrony włókien.
Po co stosuje się oznaczenia światłowodów?
Jeśli chodzi o kable światłowodowe oznaczenia są ważnym elementem zarówno podczas instalacji, jak i przy późniejszej eksploatacji sieci światłowodowych. Stosowanie odpowiednich oznaczeń pozwala na efektywne zarządzanie infrastrukturą światłowodową, minimalizuje ryzyko błędów, ułatwia konserwację i naprawy oraz zapewnia zgodność z normami i standardami branżowymi.

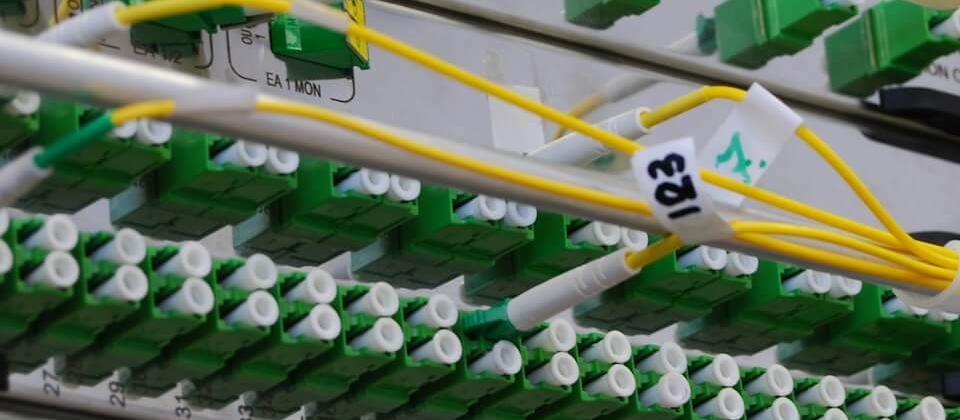

Oznaczenie kabli światłowodowych pozwala na łatwą identyfikację poszczególnych kabli światłowodowych w sieci, co jest kluczowe zwłaszcza w skomplikowanych instalacjach z wieloma przewodami. Redukuje też ryzyko przypadkowego przecięcia lub uszkodzenia niewłaściwego kabla podczas prac serwisowych. Znormalizowane oznaczenia kabli światłowodowych pozwalają na śledzenie trasy przebiegu kabla od punktu początkowego do końcowego. Ułatwiają diagnostykę problemów i lokalizację potencjalnych uszkodzeń lub punktów awarii. Dzięki oznaczeniom możliwe jest skuteczne zarządzanie całą siecią światłowodową, w tym identyfikacja typu kabla, długości, liczby włókien oraz ich przeznaczenia. Ponadto oznaczenia są integralną częścią dokumentacji technicznej sieci, która zawiera szczegółowe informacje o instalacji i konfiguracji światłowodów.
Jakie znaczenie mają kolory włókien światłowodowych?
Kolory włókien światłowodowych mają kluczowe znaczenie w identyfikacji poszczególnych włókien w kablu światłowodowym, co ułatwia instalację, konserwację i zarządzanie siecią. Standardy kolorów włókien mają zapewnić spójność i jednoznaczność w identyfikacji włókien w różnych kablach i systemach, czego przykładem są oznaczenia kabli światłowodowych różnych producentów. Niestety standardów jest wiele a spójność możliwa jest tylko w obrębie danej normy.
Co do zasady kolory włókien mają ułatwiać identyfikację poszczególnych włókien w kablu. Każde włókno w kablu ma przypisany jeden z dwunastu kolorów, co ogranicza możliwość pomyłki podczas instalacji i konserwacji. Kolory ułatwiają pracę technikom, którzy mogą szybko i jednoznacznie identyfikować włókna bez konieczności dodatkowych testów czy użycia specjalistycznych narzędzi, takich jak reflektometr optyczny lub źródło światła widzialnego.
Standardowe kolory włókien światłowodowych według TIA/EIA-598 to:
- Niebieski
- Pomarańczowy
- Zielony
- Brązowy
- Szary
- Biały
- Czerwony
- Czarny
- Żółty
- Fioletowy
- Różowy
- Morski
Te kolory są używane do identyfikacji pierwszych 12 włókien w kablu. W przypadku większej liczby włókien kolory mogą być uzupełnione powtarzanymi w określonym wzorze paskami.

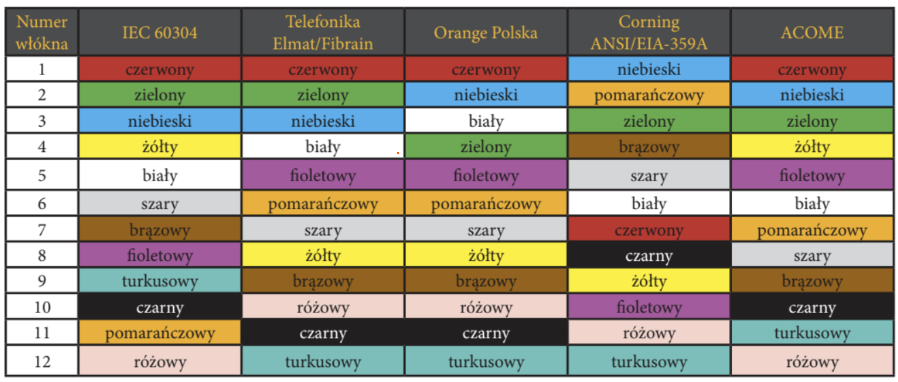

Deklarowana kolejność włókien w różnych standardach i u różnych producentów:
Podsumowując, odczytywanie oznaczeń kabli światłowodowych wymaga znajomości standardów branżowych i oznaczeń technicznych. Dzięki tym informacjom technicy mogą dokładnie identyfikować i zarządzać różnymi typami kabli światłowodowych, co jest kluczowe dla skutecznej instalacji, konserwacji i zarządzania siecią.
